Datos del producto:
Pago y Envío Términos:
|
Condiciones especiales: | Depende del cliente | Cambiador de golpecito: | Regule el voltaje de salida |
---|---|---|---|
Ambiente: | Al aire libre | transformador: | transformador de aceite |
Frecuencia clasificada: | 50 | Altitud: | <1> |
Alta luz: | Subestación de la distribución de poder,subestación embalada del transformador |

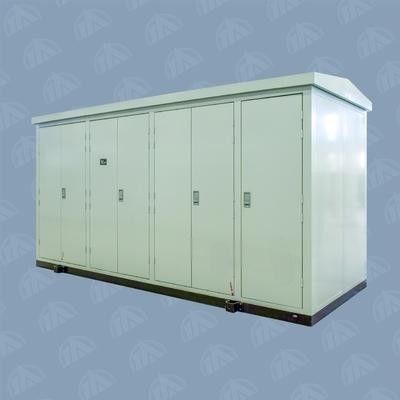

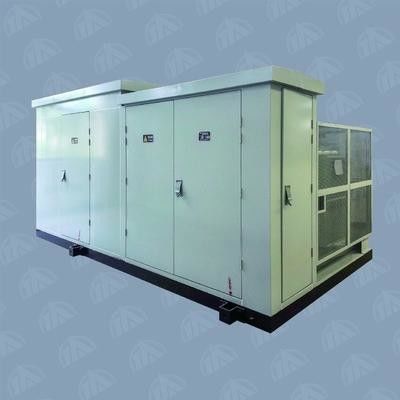

La energía eólica/picovoltio empaquetó subestación de la distribución de la subestación/de poder del transformador
Descripción:
YBT13 la serie subestación especial del picovoltio y de la energía eólica es investigada por nuestra compañía para cubrir la demanda de la energía eólica y la generación fotovoltaica, el producto tiene aspecto nuevo, la estructura compacta, el funcionamiento confiable, el mantenimiento fácil, etc.
Características:
1. Estructura del recinto
a. El marco de la subestación: acero del canal y acero del ángulo.
b. materiales del recinto: placa de acero en frío, placa de acero inoxidable, placa compuesta del color o placa de la aleación de aluminio.
c. Las placas de acero se utilizan para aislar cada bahía, y se equipan del dispositivo de iluminación.
d. El tejado: estructura doble-cubierta para prevenir la radiación térmica con eficacia.
e. El sitio del transformador se divide en tipo abierto y tipo cerrado. El radiador es al aire libre localizado para la estructura abierta mientras que el tipo cerrado estructura tiene un cuarto separado en donde un dispositivo de agotamiento del aire automático se proporciona para controlar la temperatura en sitio del transformador.
f. Puertas de la vivienda: tipo tira de la baja temperatura del lacre que puede alcanzar bueno sellando efecto bajo ambiente de la baja temperatura.
g. La pintura en la superficie de la subestación se trata del barniz de la hornada en temperatura alta de modo que pueda retrasar la degradación que se presenta del rayo ultravioleta con eficacia.
2. Unidad del alto voltaje
1. Haga las diversas combinaciones en las peticiones de los consumidores, que son los dispositivos de distribución HXGT16-40.5, XGT5-40.5 y HXGT10-40.5.
2. El dispositivo de distribución HXGT16-40.5 equipado del tipo interruptor-fusible de FT16-40.5R de la carga combinó el interruptor para la producción de la energía eólica y de energía fotovoltaica.
c. Dispositivo de distribución XGT5-40.5 equipado del disyuntor VT16-40.5.
d. El dispositivo de distribución tiene la función completa para la prevención del misoperation para asegurar la seguridad de la operación y del mantenimiento.
3. Unidad del transformador
a. El transformador utiliza S11 el tipo transformador inmerso en aceite o SCB11 el tipo seco transformador.
b. La ventilación natural es buena en sitio del transformador o la temperatura en sitio del transformador se puede bajar con el agotamiento del viento con la fan del control automático.
c. La conexión suave se utiliza entre los terminales en lado del LV y la barra de distribución, que pueden proteger eficazmente el buje del LV del transformador contra agolpamiento y salida del aceite.
4. Unidad del LV
a. Los CB elegantes de la serie de las aplicaciones TANW1 del dispositivo de distribución del LV y TANM1 la serie MCCB, o los CB produjeron por el fabricante señalado en la petición de los clientes.
b. El esquema de Curtained se puede diseñar según las exigencias del consumidor.
5. Unidad de la automatización de la red de distribución
a. El equipo de terminal automático es el tipo TA-D20 del grupo de Tianan, su diseño se ha optimizado después de tomar el ambiente severo para la operación de la subestación de energía eólica en la consideración.
b. El producto tiene capacidad fuerte de adaptar la temperatura ambiente, función de la comunicación de la red de anillo dual de la fibra óptica, la capacidad fuerte de antiinterferente, de a prueba de choques, de a prueba de humedad y anti-trueno, así como pérdida de la energía baja.
c. El producto tiene las funciones del control de la medida, protección de la no-batería, y la informática, supervisando alarmas y detección y comunicación de la anomalía.
6. Special del sistema de alimentación ininterrumpida para el poder
a. La subestación es special instalado del sistema de alimentación ininterrumpida TA-UP01/TA-UP02 para la energía eólica producida por el grupo de Tianan.
b. El producto tiene capacidad fuerte de adaptar el ambiente, resiste choque e interferencia, y la amplia gama del stabilivolt.
Parametres:
Artículo |
Unidad |
Parámetros |
|
|
||
---|---|---|---|---|---|---|
Unidad del alto voltaje | Cambie el tipo | Aparato eléctrico combinado | Disyuntor | |||
Voltaje clasificado | kilovoltio | 40,5 | 40,5 | |||
Frecuencia clasificada | Herzios | 50 | 50 | |||
Corriente principal clasificada de la barra de distribución | A | 630 | 1250 | |||
el voltaje de Withstand de frecuencia de poder clasificado 1min a la tierra, entre Phases/to abre hueco | kilovoltio | 95/118 | 95/118 | |||
El voltaje de Withstand de impulso de relámpago a la tierra, entre Phases/to abre hueco | kilovoltio | 185/215 | 185/215 | |||
Corriente a corto plazo clasificada del Withstand | kA/s | 20/2 | 25/4 | |||
Corriente máxima clasificada del Withstand | ka | 50 | 63 | |||
Cortocircuito clasificado que hace la corriente | ka | 31,5 | 63 | |||
Cortocircuito clasificado que rompe la corriente | ka | 31,5 | 25 | |||
Unidad del LV | Voltaje clasificado | V | 690 | |||
Corriente de circuito principal clasificada | A | 1600~3300 | ||||
Cortocircuito clasificado del límite que rompe capacidad | ka | 50 | ||||
Cortocircuito clasificado del funcionamiento que rompe capacidad | ka | 40 | ||||
Corriente a corto plazo clasificada del Withstand | kA/1s | 40 | ||||
Unidad del transformador | Capacidad clasificada | KVA | 1600~5500 | |||
Voltaje de la resistencia | % | 4; 4,5 | ||||
Gama que golpea ligeramente | % | ±2X2.5; ±5 | ||||
Grupo conectado | Y, yn0; D, yn11 | |||||
Recinto | Grado de protección | Sitio del alto voltaje | IP33 | |||
Sitio del LV | IP33 | |||||
Sitio del transformador | IP23 | |||||
Nivel de sonido | DB | ≤55 |
