Datos del producto:
Pago y Envío Términos:
|
Dimensión ((Ancho*Profundidad*Alta): | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Tipo: | Caja de control de la distribución |
---|---|---|---|
Uso: | Gabinete de reuniones | Shell Protection Grade: | IP4X |
Alta luz: | dispositivo de distribución revestido del metal,los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado |

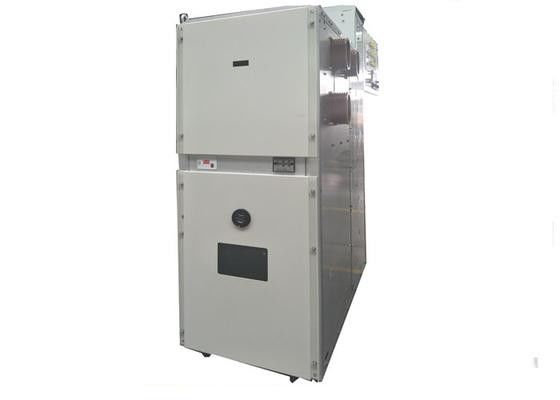

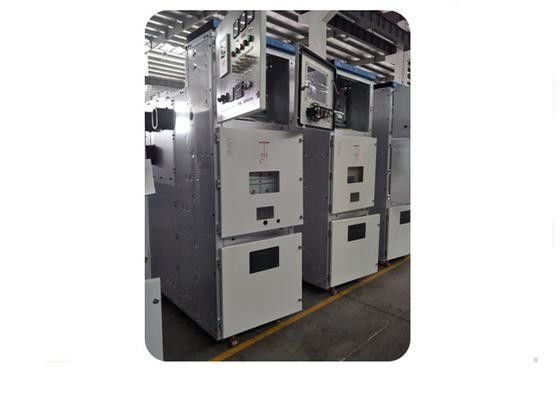

KYT8 (KYN28A) - 24 Cuadro de medición de los interruptores eléctricos con revestimiento metálico de seguridad
Resumen general
KYN28-24 tipo blindado remover AC metal-switch gabinete es de tres fases AC50Hz, tensión nominal 24KV equipos de distribución de energía en interiores.Como centrales eléctricas, subestaciones,Las empresas industriales y mineras aceptan y distribuyen energía eléctrica para controlar.También se puede utilizar para controlar el lugar de operación frecuente.
1. Condición del servicio
2. Estructura
2.1 Recinto
La carcasa del interruptor adopta chapa de acero de zinc de aluminio importada por procesamiento de herramientas de máquina CNC y utiliza una mano de obra múltiple, una fuerte resistencia a la oxidación y la resistencia a la corrosión, un peso ligero,fuerte fuerza del mecanismo.
El recinto con grado de protección IP4X se divide en cuatro compartimientos separados, cuando la puerta abre el compartimiento y los interruptores el grado de protección es IP2X
2.2 Tranvía ((VCB)
El trolley se coordina con el interruptor para hacer que el bloqueo mecánico sea seguro y confiable.El carro con la misma especificación es intercambiable..
El carrito de interruptor de circuito está equipado con interruptor de circuito de vacío y otros equipos auxiliares, el VCB puede ser circuito VD4 de ABB o VT19 fabricado por nosotros mismos.Se puede bloquear de forma fiable en posición desconectada, posición de ensayo para garantizar un bloqueo fiable.
2.3 Componente de la barra de bus
El bus de la rama está conectado a la caja de contacto estática y a la barra de bus principal sin otros soportes.
Esta construcción puede evitar eficazmente que el accidente se propague a otros gabinetes.

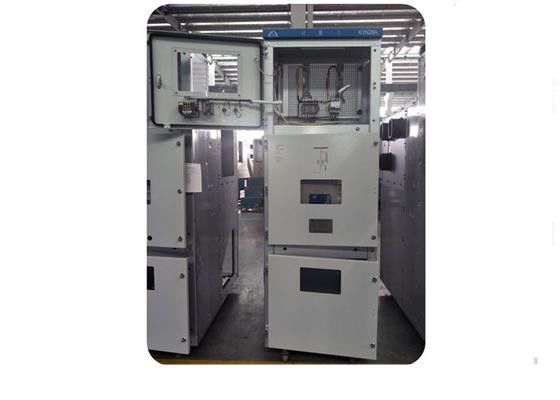

2.4 Cuadro de instrumentos
Se pueden montar en la puerta del instrumento todo tipo de interruptores, indicadores de estado y instrumentos de medición, etc. Relay de protección, alambre secundario, interruptor de terminales y de aire, fusibles de bajo voltaje, etc.están equipados dentro del gabinete de instrumentos.
2.5 Bloqueo a prueba de fallos
Hay un pestillo mecánico "anti-5" entre el desconector, el VCB y la puerta del panel, una medición confiable para evitar el mal funcionamiento, un mantenimiento conveniente y seguro, un funcionamiento flexible.
3. Dimensión externa y peso
Alturas H (mm) 2450 | ||
Ancho w ((mm) | Corriente nominal de la barra de la rama es de hasta 1250A | 1000 |
Corriente nominal de la barra de la rama es de hasta 1600A y superior | 1200 | |
Profundidad d ((mm) | Cables entrantes y salientes | 1810 |
Alimentación aérea de entrada y salida | 2200 | |
Peso ((kg) 800-1200 |
