Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida

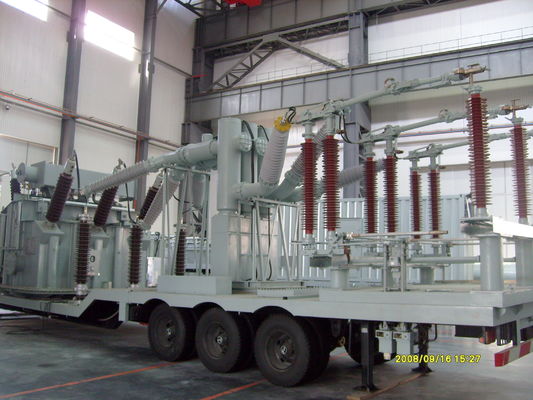

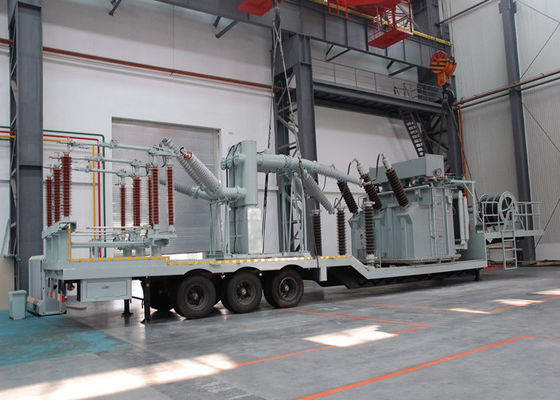

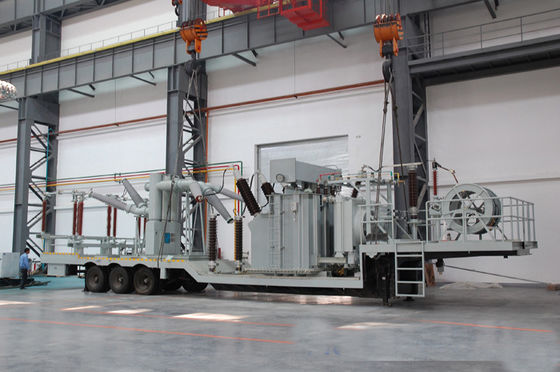

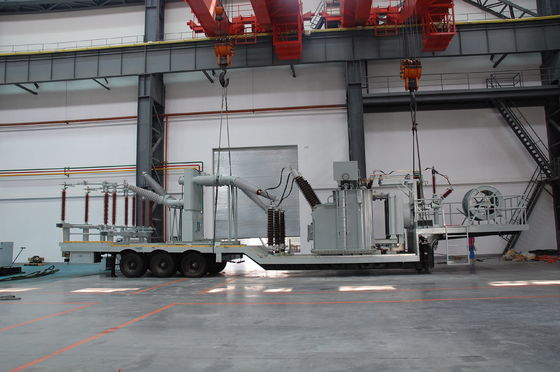

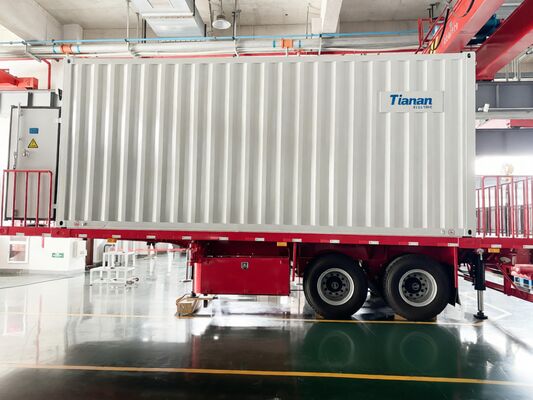

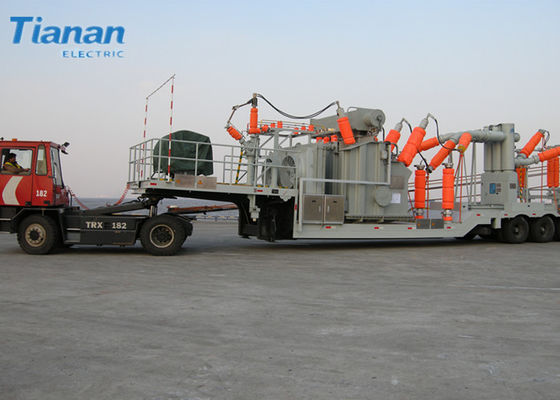

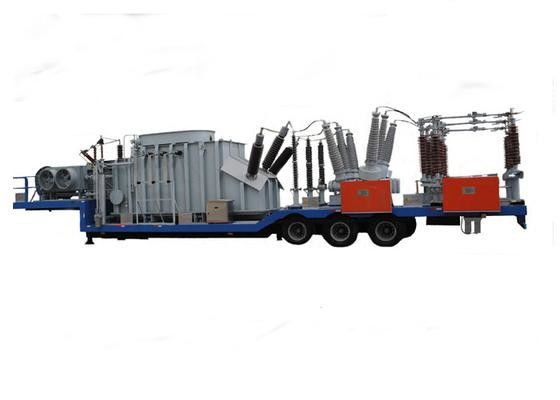

De buena calidad subestación móvil del transformador para las ventas
De buena calidad subestación móvil del transformador para las ventas
Estoy en línea para chatear ahora

Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida

China Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida proveedor
Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida proveedor Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida proveedor

Ampliación de imagen :  Provea de gas el dispositivo de distribución medio aislado 24kv 22kv del voltaje de Rmu para los altos edificios de la subida

Datos del producto:

Lugar de origen: China
Nombre de la marca: Tianan Electric
Certificación: ISO9001:2000 TUV
Número de modelo: XGN58-24

Pago y Envío Términos:

Cantidad de orden mínima: 1 UNIDAD
Precio: Pending
Detalles de empaquetado: Desnudo
Tiempo de entrega: 40 días del trabajo
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 25000 PCS/year
Contact Now
Descripción detallada del producto
Voltaje de operación: Alta tensión Forma: Todo tipo embalado
Gama del uso: Edificios altos Grado de la protección de Shell: IP56

el gas de 24kV 22KV aisló la unidad principal del anillo del dispositivo de distribución de RMU (XGN58-24)



Mantenga la condición
A. Altitude ≤1000m (sobre nivel del mar);
B. temperatura ambiente: -25ºC~+40ºC;
C. velocidad del viento ≤34m/s
D. El punto no debe tener ninguna sacudida regularmente exquisita.

Especificaciones



HXGT6 (XGN58) - 24 dispositivos de distribución de la unidad principal del anillo SF6 (en adelante designados “RMU”) es diseñado y desarrollado por nuestra compañía basada en la situación real de la fuente de alimentación de nuestra nación. Es un dispositivo eléctrico interior de la nueva generación 24kV milivoltio, y puede ser aplicado en la transformación y la construcción de la rejilla de la ciudad, el producto se sujeta al tipo prueba y encargando el examen, los índices del funcionamiento cumplen los requisitos de IEC 298" dispositivo de distribución cerrado metal de la CA”. Procesa las ventajas del pequeño volumen, del peso bajo, de la operación simple, del uso seguro, de altos confiabilidad sin la influencia por el ambiente y el tiempo y sin necesidad de mantenimiento.

El dispositivo de distribución es una clase de aparato compuesto que selle todos los circuitos principales en un recinto del metal y toma el gas SF6 como medio de la extinción y del aislamiento del arco. Es conveniente para la fuente de alimentación de la red de anillo y el doble irradia la fuente de alimentación en red de la fuente de alimentación de 10kV milivoltio. También se utiliza en fuente de alimentación terminal. Debido al uso de la fuente de alimentación de la red de anillo aumenta la confiabilidad de la fuente de alimentación, él se utiliza especialmente en las plantas minerales, área de la residencia, escuelas, parques, y así sucesivamente para la distribución de poder y controlar. Además, debido a su conexión e instalación convenientes, pequeño volumen, también se utiliza en la subestación como equipo de alto voltaje en lado primario.

Parámetros técnicos básicos del dispositivo de distribución

S/N Artículo Unidad Parámetros
1 Voltaje clasificado kilovoltio 24
2 Frecuencia clasificada Herzios 50
3 Corriente del interruptor de la carga clasificada A 630
4 Withstand a corto plazo (r.m.s) 3s actual del circuito principal clasificado ka 20
5 Corriente dinámica del circuito principal clasificado (pico) ka 50
6 Circuito principal clasificado que hace la corriente (pico) ka 50
7 Carga activa clasificada que rompe la corriente A 630
8 Lazo cerrado clasificado que rompe la corriente A 630
9 Carga activa clasificada del 5% que rompe la corriente A 31,5
10 Cable clasificado que carga rompiendo la corriente A 10
11 Corriente de fractura sin carga del transformador clasificado A corriente sin carga del transformador 1600kVA
12 Fusible clasificado que rompe la corriente ka 31,5
13 Corriente de transferencia clasificada A 1500
14 Capacidad plena que rompe épocas Épocas 100
15 Vida mecánica Épocas 10000
16 voltaje de Withstand de frecuencia de poder 1min a la tierra, entre las fases a través del hueco abierto kilovoltio 65/79
17 Voltaje de Withstand de impulso de relámpago a la tierra, entre las fases a través del hueco abierto kilovoltio 125/145
18 Voltaje clasificado del gas SF6 (la presión de indicador es 20ºC) Mpa 0,04
19 Tarifa anual de la salida del gas SF6   el ≤0.2%
20 Fuente de alimentación operativa del motor, voltaje V DC48, AC220, 110
21 Corriente cerrada del motor A 0,5
22 Corriente de apertura A 2,5




Parámetros técnicos del fusible del alto voltaje

S/N Voltaje clasificado Corriente clasificada del fusible Corriente clasificada de Fusant Corriente de fractura clasificada
XRNT 24 40 6,3 10 16 20 25 31,5 40 31,5
100 50 63 71 80 100 31,5
125 125

31,5
