Datos del producto:
Pago y Envío Términos:
|
| Material de Shell: | De acero inoxidable | Función: | Disyuntor convencional |
|---|---|---|---|
| Ambiente: | Al aire libre | Tensión nominal: | 126kV |
| Alta luz: | disyuntor de alto voltaje del vacío,disyuntor del alto voltaje |
||

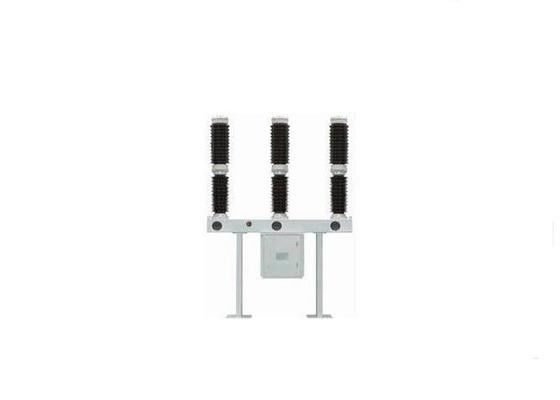

110kV viven disyuntor de alto voltaje al aire libre del tanque/disyuntor del vacío
General
LW36-126 el tipo disyuntor al aire libre es un nuevo tipo disyuntor del alto rendimiento del alto voltaje SF6 basado en suficiente tecnología avanzada de absorción y de resumen del disyuntor extranjero SF6, y según el requisito del estándar nacional, combinando el nivel y el diseño comerciales nacionales de la fabricación.
Este producto se utiliza en el sistema eléctrico con 50Hz, voltaje nominal del sistema 110kV, y que es equipo eléctrico principal controlado y protegido por la central eléctrica y la subestación. Puede ser equipado del tipo mecanismo de funcionamiento de la primavera y acoplamiento mecánico trifásico de CT□. Gas de relleno interior SF6 que tiene la extinción excelente del arco y funcionamiento eléctrico del aislamiento. Todos los sellos adoptan el tipo anillo de cierre del doble-círculo O, que puede prevenir salida eficientemente.
Características
A. alto rendimiento de la fractura, que tiene la capacidad para cortar el cortocircuito y a sacar del punto saliente, y resolver el faul cerrado.
B. Los arco-canales inclinados manufacturados por la tecnología del giro con de alta calidad de la circulación de aire y de la estructura simple.
C. una vida de servicio eléctrica más larga, la capacidad de la fractura para 20times en capacidad plena, e intervalo largo para mantener, mantenimiento libre durante 10 años bajo operación normal.
D. mecanismo de la operación en la energía baja que está simple, confiable y aseada.
E. presión clasificada baja, no ser licuado bajo baja temperatura.
F. un área más pequeña ocupada.
G. de poco ruido, utilizado en áreas residenciales.
H. instalación in situ inmediata.
Datos técnicos
| Nombre | Unidad | Parámetro | |
| Voltaje clasificado | Kilovoltio | 126 | |
| Frecuencia clasificada | Herzios | 50 | |
| Corriente clasificada | A | 3150 | |
| Cortocircuito clasificado que rompe la corriente | KA | 31.5/40 | |
| Corriente clasificada del withstand del breve periodo de tiempo | KA/s | 31,5 (4) 40(3) | |
| Pico clasificado que hace la corriente | KA | 100 | |
| Corriente máxima clasificada del withstand | KA | 100 | |
| Toda la hora de fractura | Ms | <> | |
| Hora de límite | Ms | <> | |
| Fractura de factor de primera fase | 1,5 | ||
| Corriente de fractura desfasada | KA | 10 | |
| Secuencia clasificada de la operación | 0-0.3s-CO-180s-CO | ||
| Resistencia clasificada de fractura continua de la corriente del cortocircuito | Épocas | 20 (40kA) | |
| Resistencia mecánica | Épocas | 6000 | |
| Presión de gas clasificada SF6 | PA de M | 0.55MPa/0.60 | |
| Voltaje de withstand de frecuencia de poder clasificado | Fase-a-tierra, entre fases | Kilovoltio | 275 |
| Aislamiento de distancia | Kilovoltio | 275 | |
| Voltaje de withstand de impulso clasificado de relámpago | Fase-a-tierra, entre fases | Kilovoltio | 650 |
| Aislamiento de distancia | Kilovoltio | 650 | |
