Datos del producto:
Pago y Envío Términos:
|
Tensión nominal: | 12KV | Altitud: | hasta 1, los 000m sobre nivel del mar |
---|---|---|---|
Corriente clasificada: | 630 A | frecuencia: | 50 herzios |
Alta luz: | disyuntor de alto voltaje del vacío,disyuntor del alto voltaje |

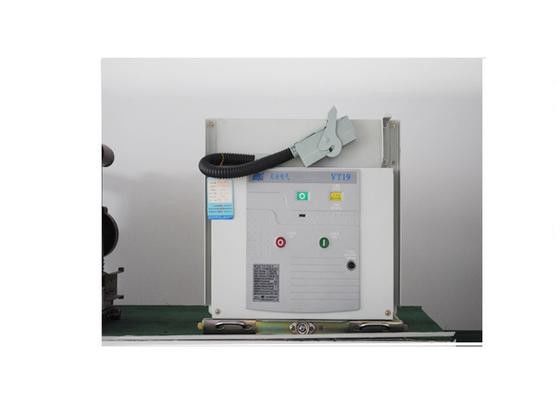

cubilete interior estructurado sellado 12kv del circuito del vacío de la CA del alto voltaje
NINGBO TIANAN (GRUPO) CO., LTD.
General
El disyuntor interior del vacío del alto voltaje VT19-12 se utiliza en el sistema eléctrico trifásico de la CA de 50HZ, 12kV. Se utiliza como departamento del control y de la protección en la empresa minera, la fábrica del poder y la subestación. Debido a sus ventajas especiales, es también conveniente para el sitio que con frecuencia operación bajo corriente clasificada o corriente de fractura múltiple del cortocircuito.
El disyuntor es identificado por algunos estándares nacionales y los estándares relativos internacionales, tales como GB1984, GB/T11022, DL/T403 e IEC62271, etc. Tiene lockage confiable, usado como el departamento del camión o departamento fijado de la instalación.
condición 2.Service
Condición normal
Temperatura ambiente +40℃~-15℃
Humedad relativa media diaria el ≤95% de la humedad ambiente
MPa medio diario-3 del ⅹ 10 de la presión ≤2.2 de la corriente
Humedad relativa media mensual el ≤90%
Mpa medio mensual-3 del ⅹ 10 de la presión ≤1.8 de la corriente
Elevación ≤1000m
Grado de terremoto <8>
El sitio no tiene ninguna agua, ninguna mercancías del fuego y mercancías de la explosión, ningunas mercancías químicas y temblor serio.
Condición especial
Si el usuario tiene cierto requisito especial, negocie por favor por la fabricación y el usuario.
El parámetro principal del disyuntor 12KV
Voltaje clasificado | 12kV | ||||
Frecuencia clasificada | 50Hz | ||||
Fractura clasificada de /isolated del voltaje de withstand de impulso de la iluminación (entre las fases, la fase a la tierra) | (75)/85kV (valor máximo) | ||||
Fractura clasificada de /isolated del voltaje de withstand del poder 1min (entre las fases, la fase a la tierra) | (42)/48kV (R.M. s) | ||||
Secuencia clasificada de la operación | O-0.3s-CO-180s-CO | ||||
Corriente clasificada (a) | 630,1250 | 1250~3150 | 1250~3150 | 3150,4000 | |
Cortocircuito clasificado que rompe la corriente (R.M. s, ka) | 20/25 | 31,5 | 40 | 50 | |
Cortocircuito clasificado que hace la corriente (valor máximo, ka) | 50/63 | 80 | 100 | 125 | |
Withstand del breve periodo de tiempo clasificado actual/tiempo continuo del cortocircuito (kA/s) | 20,25/4 | 31.5/4 | 40/4 | 50/4 | |
Corriente máxima clasificada del withstand (ka) | 50/63 | 80 | 100 | 125 | |
Rompiendo épocas de la corriente clasificada del cortocircuito (tiempos) | 30 | 30 | 30 | 20 | |
Duración mecánica (épocas) | 20000 | 20000 | 10000 | 10000 | |
Peso (kilogramos) | Tipo fijo | ≤200 | |||
Tipo del camión | ≤250 |
