Datos del producto:
Pago y Envío Términos:
|
| Corriente nominal: | 800A | Frecuencia nominal: | Se aplican las reglas siguientes: |
|---|---|---|---|
| Voltaje de funcionamiento clasificado: | 660 (690 V) | Corriente nominal del marco: | Se trata de un documento de identificación de la empresa. |
| Alta luz: | disyuntor del vacío de la baja tensión,Disyuntor moldeado del caso |
||

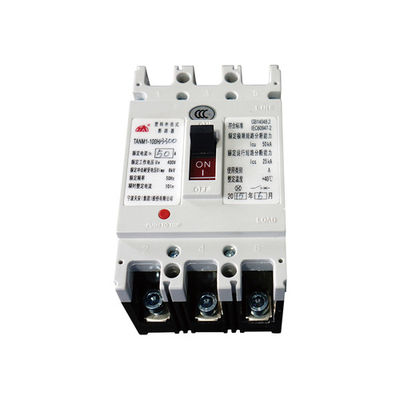

Interruptor de circuito de baja tensión / Interruptor de circuito de caja moldeada TANM1 Serie TANM2
Resumen general
El interruptor de circuito de caja moldeada de la serie TANM1/TANM2 (en lo sucesivo denominado "interruptor de circuito") es adecuado en un circuito con voltaje de funcionamiento nominal igual o inferior a 660 (690V) AC 50Hz (o 60Hz),corriente nominalEl interruptor tiene un dispositivo de protección contra sobrecarga, cortocircuito y bajo voltaje,que puede proteger el circuito y la fuente de alimentación contra daños.
TANM1 ha aprobado la certificación obligatoria de productos de China ✓ Certificación CCC emitida por el Centro de Certificación de Calidad de China (CQC)
Características
a. Corriente nominal con especificaciones completas, puede cumplir con la protección del circuito con diferentes capacidades
b. Adopte la cámara de extinción de arco y la estructura de contacto con un diseño óptimo, mejorando la capacidad de rotura del cortocircuito del interruptor y la distancia de flashover es corta
c. El diseño de productos completos tiene accesorios completos y un modo de conexión flexible
d. Pequeño volumen, peso ligero, estructura compacta, sencilla y fiable
e. La carcasa adopta un material aislante de alta resistencia, hermoso y fiable
f. Fácil de instalar, puede proporcionar varios tipos de instalación, tales como tipo fijo y tipo de enchufe
g. Fácil de manejar, puede manejarse directamente por el mango, manejarse por el mango de giro externo y el motor
h. Se ajustan a la norma internacional y nacional IEC60947-2, GB/T14048.2
Parámetros
| El tipo | TANM1-63 | TANM1-100 | TANM1-225 | ||||||
| El S | H. | El S | H. | R | El S | H. | R | ||
| Corriente nominal del marco Enm ((A) |
63 | 100 | 225 | ||||||
| Corriente nominal en (A) | 10,16,20,32,40,50,63 | 16,20,32,40, 50,63,80,100 |
100,125,140,160,180,200,225 | ||||||
| Válvula de aislamiento nominal Ui ((V) | 500 | 800 | 800 | ||||||
| Válvulas de carga de las máquinas de ensayo | 400 | 400,690 | 400,690 | ||||||
| Capacidad de corte de cortocircuito límite nominal El Icu ((kA) |
Accesorios para el transporte de vehículos | - | 10 | 8 | 20 | - | 8 | 20 | - |
| Acción de energía | 25 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | |
| Capacidad nominal de cortocircuito en funcionamiento El número de unidades de producción |
Accesorios para el transporte de vehículos | - | 5 | 4 | 10 | - | 4 | 10 | - |
| Acción de energía | 18 | 35 | 22 | 25 | 42.5 | 22 | 25 | 42.5 | |
| La tensión de funcionamiento nominal Uimp ((V) | 6000 | 8000 | 8000 | ||||||
| Propiedad dieléctrica ((V) | 2500 | 3000 | 3000 | ||||||
| Vida útil | Tiempo total | 14500 | 10000 | ||||||
| Vida útil eléctrica | 6000 | 3000 | |||||||
| Vida útil del mecanismo | 8500 | 7000 | |||||||
| Distancia de encendido (mm) | 0 | 0 o < 50 | 0 o < 50 | ||||||
Sigue adelante.
| El tipo | TANM1-400 | TANM1-630 | TANM1-800 | ||||||
| El S | H. | R | El S | H. | R | El S | H. | ||
| Corriente nominal del marco Inm ((A) | 400 | 630 | 800 | ||||||
| Corriente nominal en (A) | 225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||
| Válvula de aislamiento nominal Ui ((V) | 800 | 800 | 800 | ||||||
| Válvula de tensión de funcionamiento | 400,690 | 400,690 | 400,690 | ||||||
| Capacidad de corte de cortocircuito límite nominal Icu(kA | Accesorios para el transporte de vehículos | 10 | 20 | - | 10 | 20 | - | 20 | - |
| Acción de energía | 50 | 65 | 100 | 50 | 65 | 100 | 75 | 100 | |
| Capacidad nominal de cortocircuito en funcionamiento Ics ((kA) | Accesorios para el transporte de vehículos | 5 | 10 | - | 5 | 10 | - | 10 | - |
| Acción de energía | 25 | 40 | 50 | 25 | 40 | 50 | 50 | 65 | |
| Impulso nominal soportar corriente Uimp ((V) | 8000 | 8000 | 8000 | ||||||
| Propiedad dieléctrica ((V) | 3000 | 3000 | 3000 | ||||||
| Vida útil | Tiempo total | 6000 | 5500 | 3500 | |||||
| Vida útil eléctrica | 2000 | 1500 | 1000 | ||||||
| Vida útil del mecanismo | 4000 | 4000 | 2500 | ||||||
| Distancia de encendido (mm) | 0 o < 50 | 0 o < 50 | 0 o < 50 | ||||||
