Datos del producto:
Pago y Envío Términos:
|
| Arco-extinción de medio: | vacío | Estructura: | mccb |
|---|---|---|---|
| No de poste: | tres | Corriente clasificada: | 630A |
| Alta luz: | Interruptor de rotura de carga del vacío,interruptor de rotura de carga sf6 |
||

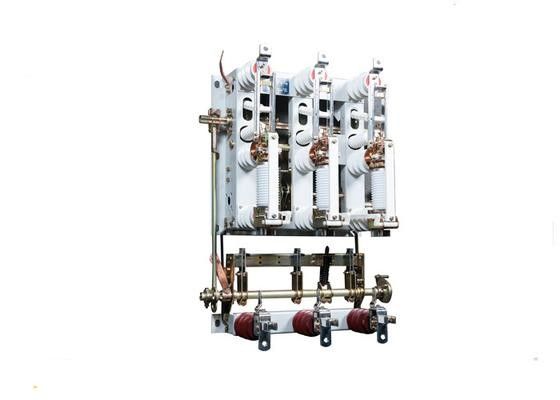

Interruptor de rotura de carga de alto voltaje interior del vacío de la estructura del interruptor MCCB de la carga
Descripción
Las series FN16A-12 cambian para la CA 50Hz, voltaje clasificado de la red 10kV, pueden romper la corriente de la carga, la sobrecarga actual y la corriente del cortocircuito del closing. La combinación de cortocircuito eléctrico que rompe la corriente, especialmente para sin aceite, ningún mantenimiento requerido y frecuenta lugares de la operación.
El diseño de producto innovador, instalación tamaño pequeño, flexible, operación simple, con el manual, operación eléctrica de la dos-función. Con su tipo del mecanismo de funcionamiento CS6-1 de CS o el tipo dedicado, puede también ser manipulado directamente en la parte posterior del interruptor, usted no necesitan el mecanismo de funcionamiento del reprovision.
Parámetros técnicos: interruptor de la carga
| No. | Artículo | Unidad | Parámetros |
| 1 | Voltaje clasificado | kilovoltio | 12 |
| 2 | Frecuencia clasificada | Herzios | 50 |
| 3 | Corriente clasificada | A | 630 |
| 4 | Carga activa clasificada que rompe la corriente | A | 630 |
| 5 | Cresta de corriente de fractura clasificada | A | 630 |
| 6 | carga activa clasificada del 5% que rompe la corriente | A | 31,5 |
| 7 | Cable clasificado que carga rompiendo la corriente | A | 10 |
| 8 | Condensador clasificado que rompe la corriente | A | 400 |
| 9 | Transformador sin carga clasificado que rompe la corriente | 1600kVA Corriente sin carga del transformador |
|
| 10 | 1 voltaje de withstand mínimo de la frecuencia (rms) a tierra, interfase, fractura del vacío/puerto del aislamiento |
kilovoltio | 42/48 |
| 11 | Voltaje de withstand de impulso eléctrico de la presa llena (pico) para moler, interfase, fractura del vacío/puerto del aislamiento |
kilovoltio | 75/85 |
| 12 | Corriente clasificada del withstand del breve periodo de tiempo (estabilidad termal) | kA/s | 20/3 |
| 13 | Corriente máxima clasificada del withstand (estabilidad dinámica) | ka | 50 |
| 14 | Corriente clasificada del cortocircuito | ka | 50 |
| 15 | Épocas de fractura actuales clasificadas | tiempo | 10000 |
| 16 | Vida mecánica | tiempo | 10000 |
| 17 | Grueso de la acumulación del agotamiento del permiso del contacto | milímetro | 3 |
| 18 | Abra y cierre el esfuerzo de torsión de funcionamiento (la fuerza) | Nanómetro | 120(240) |
| 19 | Voltaje secundario del poder del control | V | CA/DC 240 |
| 20 | Peso neto | kilogramo | 61 |
| 21 | Dimensiones | milímetro | 720 x 490 x 885 |
| 22 | Dimensión del paquete | milímetro | 830 x 900 x 520 |
