Datos del producto:
Pago y Envío Términos:
|
| Altitud: | los hasta 3000m | Tensión nominal: | 40,5 |
|---|---|---|---|
| Corriente clasificada: | 630A | Corriente clasificada del fusible: | 50A |
| Alta luz: | dispositivo de distribución aislado gas,dispositivo de distribución eléctrico de alto voltaje |
||

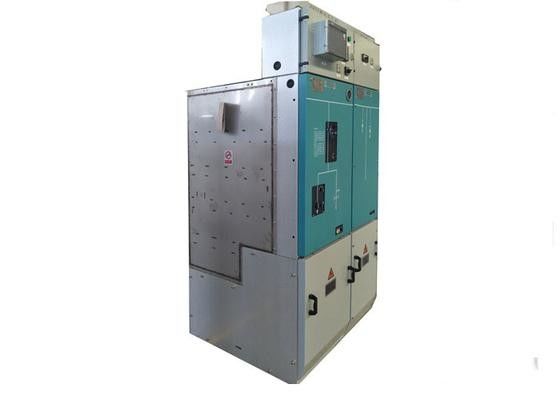

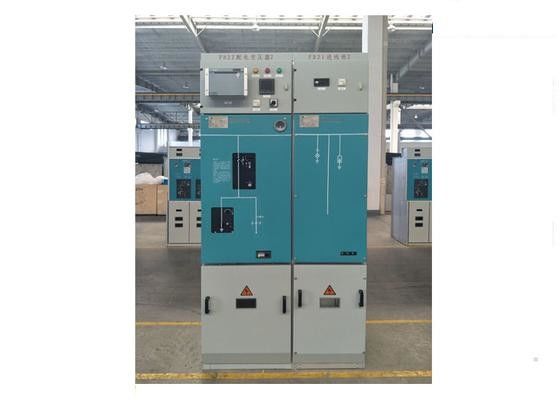

el gas del dispositivo de distribución de 40.5Kv Sf6 RMU aislado combinó el aparato con 3units
Característica técnica:
a. Equipado del interruptor de la carga, del aparato del interruptor +fuse de la carga y de la unidad de función compuestos del disyuntor, su función es muy completa.
b. Tiene encajonado común multifuncional y tipo externo de la extensión de la barra de distribución para la opción, puede realizar la combinación flexible de esquema múltiple.
c. el pequeño volumen, peso bajo, volumen mínimo para uno solo es 500*1000*1750 (milímetro). Es conveniente para el transporte, lleva e instalación.
d. Es conveniente para el lugar que tiene de mucha demanda en espacio, tal como torre del generador de viento.
e. la operación fácil, segura usando, mantenimiento conveniente, el dispositivo de distribución puede mantener durante 30 años sin mantenimiento.
f. El dispositivo de distribución se diseña para ser omniseal sin parte viva expuesta y puede correr durante mucho tiempo en el ambiente severo.
Parámetros:
| Nombre | Unidad | Parámetros | |
| Voltaje clasificado | kilovoltio | 40,5 | 24 |
| Corriente clasificada | A | 630 1250 2000 2500 | |
| Frecuencia clasificada | Herzios | 50/60 | |
| Voltaje de Withstand de frecuencia de poder clasificado (1min) | V | 95 | 65 |
| Voltaje de Withstand de impulso clasificado de relámpago | V | 185 | 125 |
| Cortocircuito clasificado que rompe la corriente | ka | 20 25 31,5 | |
| Cortocircuito clasificado que hace la corriente | ka | 50 63 80 | |
| Corriente a corto plazo clasificada del Withstand | ka | 20 25 31,5 | |
| Corriente máxima clasificada del Withstand | ka | 50 63 80 | |
| Duración clasificada del cortocircuito | s | 4 | |
| Clase de la protección del recinto (gabinete de gas de Enclosure/HV) | IP67/IP4X | ||
| Resistencia principal del circuito de cada fase | μΩ | ≤250 | |
| Presión de funcionamiento clasificada del gas SF6 (presión de indicador para 20℃) | Mpa | 0,05 | |
| Presión de funcionamiento mínima del gas SF6 (presión de indicador para 20℃) | Mpa | 0,02 | |
| Tarifa anual de la salida del gas del gas SF6 | % | ≤1 | |
| Voltaje de funcionamiento auxiliar clasificado del circuito | V | DC110/220 | |
| Dimensión del recinto (Width*Depth*Height) | milímetro | (600~1200) *1400*2500 | |
