Datos del producto:
Pago y Envío Términos:
|
| Corriente clasificada: | 630 A | Tiempo continuo del breve periodo de tiempo clasificado: | 4 S |
|---|---|---|---|
| Tensión nominal: | 36,38,40.5 | Grado de la protección de recinto de los SOLDADOS ENROLLADOS EN EL EJÉRCITO: | IP67 |
| Alta luz: | dispositivo de distribución aislado gas,dispositivo de distribución eléctrico de alto voltaje |
||

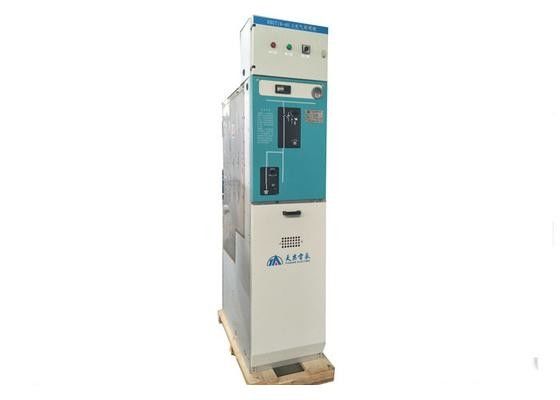

Dispositivo de distribución de RMU, dispositivo de distribución de alto voltaje Sf6 con 33Kv/36Kv/40.5Kv
General:
Los SOLDADOS ENROLLADOS EN EL EJÉRCITO son convenientes para la central eléctrica, la subestación, la subestación combinada y el sistema eléctrico eléctrico, que es sola barra de distribución interior trifásica de la CA y seccionamiento de la sola barra de distribución con 50Hz, voltaje clasificado 35kV, usado para controlar, para aceptar y para distribuir energía eléctrica.
Diseño funcional:
Confiable: Cada compartimiento se supervisa individualmente y tiene su propio dispositivo del alivio de presión.
Seguridad: Los componentes laterales primarios se incluyen hermético, compartimiento llenado gas y así insensible: a la atmósfera, &dust de la suciedad.
Ahorro de espacio: Un pie más pequeño imprime todas las operaciones en el frente del dispositivo de distribución.
Económicamente eficiente: Requisito del espacio reducido y de la superficie. Compartimiento sin necesidad de mantenimiento largo del gas de la vida de servicio.
Parámetro:
| No. | Artículo | unidad | Parámetro | |
| 1 | Voltaje clasificado | Kilovoltio | 33/36/40.5 | |
| 2 | Corriente clasificada de la barra de distribución principal | A | 400/630 | |
| 3 | Corriente clasificada | A | 630A | |
| 4 | Frecuencia clasificada | HERZIOS | 50 | |
| 5 | Corriente a corto plazo clasificada del withstand | KA | 20,25 | |
| 6 | Tiempo continuo del breve periodo de tiempo clasificado | S | 2 | |
| 7 | Corriente máxima clasificada del withstand | KA | 50,63 | |
| 8 | Cortocircuito clasificado que hace la corriente | KA | 50,63 | |
| 9 | Carga activa clasificada que rompe la corriente | A | 630 | |
| 10 | Lazo cerrado clasificado que rompe la corriente | A | 630 | |
| 11 | Corriente de fractura de cable-carga clasificada | A | 10 | |
| 12 | El interruptor de la conexión a tierra clasificado corriente a corto plazo de la resistencia |
KA | 20 | |
| 13 | Poniendo a tierra el interruptor valorado duración del cortocircuito |
S | 4 | |
| 14 | Poniendo a tierra el interruptor valorado corriente máxima del withstand |
KA | 50 | |
| 15 | poder 1min withstand de la frecuencia voltaje |
Kilovoltio | entre fases/fase-a-tierra: 42; aislamiento de distancia: 48 |
|
| impulso de relámpago voltaje de withstand (valor máximo) |
Kilovoltio | (entre fases/fase-a-tierra) 75; (entre fases/fase-a-tierra) 85 |
||
| 16 | resistencia de lazo importante | ≤400 | ||
| 17 | vida mecánica | Interruptor de la carga | tiempo | 5000 |
| Interruptor de la conexión a tierra | tiempo | 2000 | ||
| 18 | poder subsidiario del lazo 1min voltaje de withstand de la frecuencia |
Kilovoltio | 2 | |
| 19 | Presión de gas clasificada SF6 (presión de indicador 20ºC) |
Mpa | 0,04 | |
| 20 | Tarifa anual de la salida del gas SF6 | <> | ||
| 21 | Grado de la protección de recinto aislado gas | IP67 | ||
