Datos del producto:
Pago y Envío Términos:
|
Tensión nominal: | 12KV | CA Electrica Metal-incluido: | verde |
---|---|---|---|
Tamaño: | 3 Uint | Corriente clasificada: | 630A |
Alta luz: | subestación embalada del transformador,Subestación de la distribución de poder |

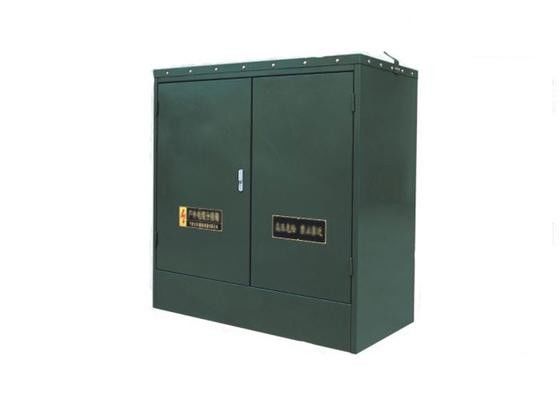

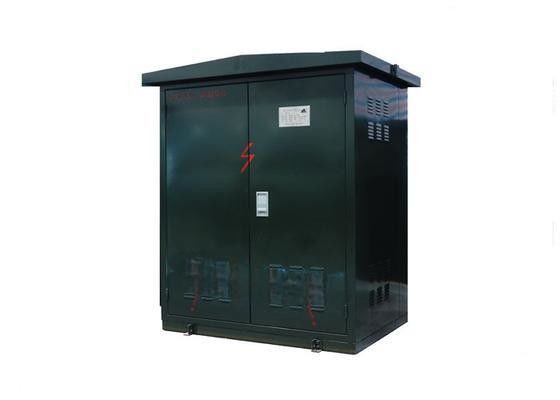

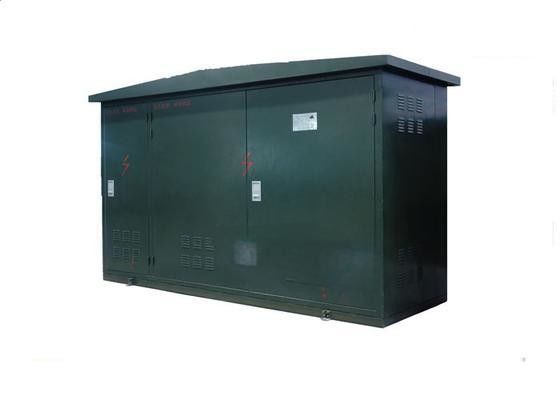

Caja Metal-incluida de la rama del cable al aire libre de la CA, gabinete de distribución de la conexión
Descripción
La serie DFT6-12/24 como la energía eléctrica acepta y distribuyendo. La unidad principal del anillo al aire libre es la estación de transferencia que el cable transportó la energía eléctrica, usada en al aire libre con el circuito del cable para conectar y el desbloqueo, rama y continúa o cambia. Ofrece de método simple de la conexión, conveniencia, aislamiento flexible, completo y estructura, prenda impermeable, resistencia a la corrosión, anticontaminación, sin necesidad de mantenimiento omniseal y seguridad.
Mantenga la condición
≤ el1000m de A. Altitude(sobrenivel del mar);
B. temperatura ambiente: -25ºC~+40ºC;
C. ≤34m/s de la velocidaddel viento
D. El punto no debe tener ninguna sacudida regularmente exquisita.
Datos técnicos principales
Parámetro principal del interruptor de la carga de FN26-12/24 SF 6
Artículo | Unidad | Parámetro | Parámetro |
Voltaje clasificado | kilovoltio | 12 | 24 |
Corriente clasificada | A | 630 | 630 |
Corriente clasificada del withstand del breve periodo de tiempo | kA/s | 25/2 | 25/2 |
Corriente máxima clasificada del withstand | ka | 63 | 63 |
Cortocircuito clasificado que hace la corriente | kA/times | 50/2 | 63/2 |
1 voltaje de withstand de frecuencia de poder mínimo | kilovoltio | 42 | 65 |
Voltaje de withstand de impulso de relámpago | kilovoltio | 75 | 125 |
Vida mecánica | Épocas | 10000 | 10000 |
Presión de gas SF6 (presión superficial en elºC 20) | Mpa | 0,04 | 0,04 |
Tarifa anual de la salida del gas | ≤el1% | ≤el1% |
Parámetro técnico principal del conector de cable
Artículo | Unidad | Parámetro | Parámetro |
Voltaje clasificado | kilovoltio | 12 | 24 |
Corriente clasificada | A | 630 y abajo | 630 y abajo |
Corte transversal de cable | milímetro2 | 25~400 | 35~400 |
Resistencia en punto de conexión | μΩ | 40 | 45 |
Descarga parcial | pC/kV | ≤10/13 | ≤10/21.5 |
Corriente clasificada del withstand del breve periodo de tiempo | kA/s | 20/3 | 25/2 |
Corriente máxima clasificada del withstand | ka | 50 | 63 |
1 voltaje de withstand de frecuencia de poder mínimo | kilovoltio | 42 | 65 |
Voltaje de withstand de impulso de relámpago | kilovoltio | 75 | 125 |
