Datos del producto:
Pago y Envío Términos:
|
Materiales: | De acero inoxidable | Tipo: | Cajas eléctricas de la caja de distribución |
---|---|---|---|
Aplicación: | Transmisión de Electric Power | Capacidad clasificada: | 2000/1000KVA |
Tensión nominal: | 40.5kV | Símbolo de conexión: | DYn11 o Yyn0 |
Alta luz: | subestación embalada del transformador,Subestación de la distribución de poder |

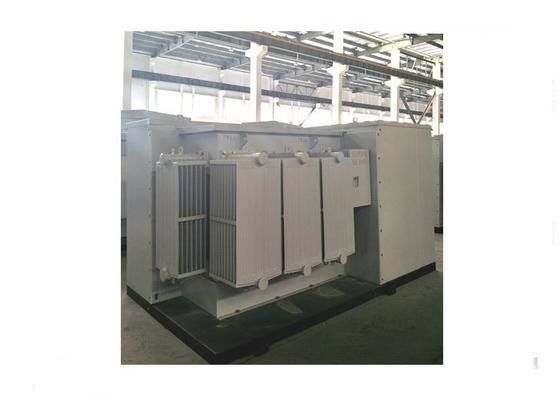

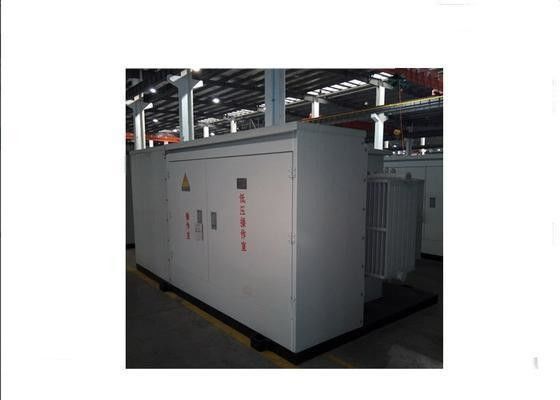

Subestación de tipo americano, estación solar/del picovoltio compacta instalada previamente del transformador
Descripción:
La subestación combinada solar del transformador de la serie ZGS-Z.G-/35 es un equipo de poder especial que integra el transformador elevador, el fusible limitado actual del alto voltaje, el interruptor de la carga, el interruptor del LV y los equipos auxiliares relacionados. Transforma el voltaje 0.69kV producido por el motor del poder del picovoltio en 11kV, e hizo salir la electricidad a través del circuito del cable 35KV, que es el equipo ideal en el equipo del conjunto completo de la energía eólica.
Características de producto:
El marco es estructura de acero, con el acero soldado con autógena junto, exterior del marco recibe la placa de la aleación de aluminio, capa especial de la pintura, la hace tiene propiedades mecánicas fuertes, funcionamiento de la resistencia a la corrosión.
el substaion combinado para la estructura entera, con la placa de acero fue dividido en tres el pequeño sitio relativamente independiente, cámara namedly de alta presión, cámara del transformador y el chmber de la presión baja, cada sitio que se enciende todo de largo con la puerta abierta y automática se abre. el top de la vivienda y alrededor de todo tiene capa termoaislador, interno equipado de temperatura y dispositivo de control de humedad, puede adaptarse a de alta temperatura y el cambio de clima severo del área de alta presión, para hacer la temperatura en la estabilidad del gabinete y prevenir el rocío interno y alargar la vida de servicio del aparato, mejora la estabilidad de la caja y la confiabilidad.
El transformador con el tipo insulationdry transformador de la resina inmersa en aceite o de epoxy del mantenimiento libre de la subida de la temperatura de pequeñas pérdidas, baja, de poco ruido, completo del sello, personifica completamente para ahorrar la energía, beneficiosa al ambiente del th, la operación del actuall para resolver la carga a corto plazo sobre requisitos del laod.
Condiciones ambiente normales para el servicio:
1. La altitud será en 2000 m;
2. La gama de temperaturas ambiente será: -40ºC~+40ºC;
3. La velocidad del viento al aire libre no excede 35m/s;
4. Humedad relativa: el valor medio diario no excederá del 95%, valor medio mensual el 90%;
5. Ambiente del servicio: instalado en sitios sin peligro del fuego o de la explosión, quinto serio, la corrosión química y la vibración feroz.
6. Cuando supere las condiciones ambiente normales antedichas para el servicio, los usuarios pueden negociar con nosotros para solucionar.

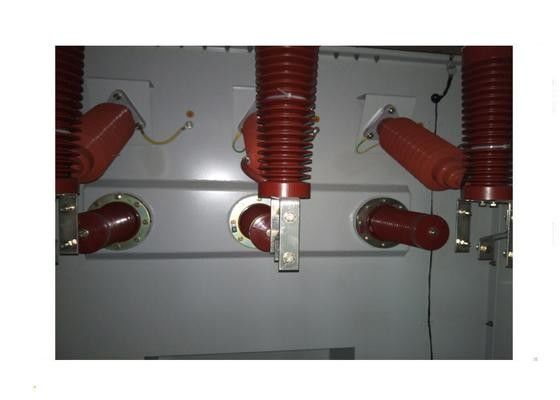

Parámetro del interruptor inmerso en aceite de la carga 40.5kV
Artículo | Unidad | Parámetro | ||
Voltaje clasificado | Kilovoltio |
40.5Kv |
||
Corriente clasificada | A | 315 | 630 | |
Frecuencia clasificada | Herzios | 50 | ||
Corriente clasificada del withstand del cortocircuito | kA/2s | 12,5 | 20 | |
Corriente máxima clasificada del withstand | ka | 31,5 | 50 | |
Resistencia mecánica | épocas | >2000 | ||
1 voltaje de withstand mínimo del poder (entre fases, fase-a-tierra) | kilovoltios | 95 | ||
Nivel del impulso de relámpago (entre fases, fase-a-tierra) | Kilovoltio |
185 |
