Datos del producto:
Pago y Envío Términos:
|
| Alto voltaje clasificado: | 40.5kV | Baja tensión clasificada: | 0.54V |
|---|---|---|---|
| Capacidad clasificada: | 1000kva | marco: | acero del canal, acero del ángulo |
| transformador: | transformador inmerso en aceite | Corriente clasificada: | 1600~3300 |
| Alta luz: | subestación embalada del transformador,Subestación de la distribución de poder |
||

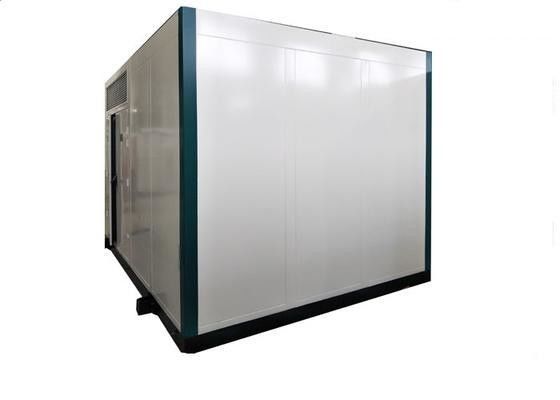

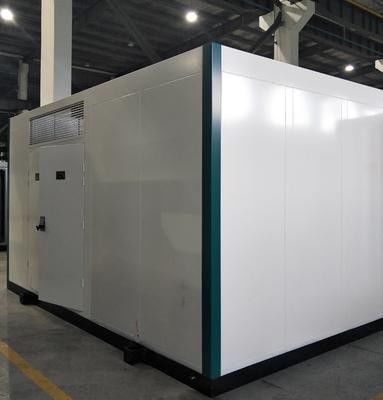

producción de energía de 40.5KV 35KV picovoltio, subestación del Special de Prefbricated
Descripción
La subestación especial del picovoltio de la serie YBT13 es para cubrir la demanda de la generación fotovoltaica, que tiene aspecto nuevo, la estructura compacta, el funcionamiento confiable, el mantenimiento fácil, etc.
Condición del servicio:
1. Altitud: ≤ los 3000m (sobre nivel del mar)
2. Temperatura ambiente: Máximo 40C -25C mínimo
>>Temperatura media de Max. Monthly: ≤ 35C
>>Temperatura media de Max. Yearly: ≤ 25C
3. Humedad relativa: Value≤ medio diario el 95%, value≤ medio mensual el 90%
4. Diferencia de Max. Daily en temperatura: 25C
5. Intensidad de la luz del sol: 0.1W/CM2 (velocidad del viento 0.5M/S);
6. Velocidad del viento al aire libre: ≤ 35m/s;
7. Grado de la contaminación: Grado III;
8. Grado de la prueba de la lluvia: Grado 3;
9. La pendiente en punto de la instalación será no más que 3°;
10. Capacidad del anti-terremoto: La aceleración horizontal de la superficie de tierra es 0.2g
La aceleración vertical de la superficie de tierra es 0.1g;
11. Punto de la instalación: El punto no tiene ningún peligro del fuego/de la explosión/la contaminación/sustancia química serias
corrosión y sacudida exquisita.
El cliente del **** debe negociar con el fabricante si la condición del servicio es diferente desde arriba
Parámetros:
| Voltaje clasificado | 40,5 kilovoltios | |||||||||
| Frecuencia clasificada | Herzios | 50 | ||||||||
| Corriente principal clasificada de la barra de distribución | A | 630 | 1250 | |||||||
| el voltaje de Withstand de frecuencia de poder clasificado 1min a la tierra, entre Phases/to abre hueco | kilovoltio | 95/118 | ||||||||
| El voltaje de Withstand de impulso de relámpago a la tierra, entre Phases/to abre hueco | kilovoltio | 185/215 | ||||||||
| Corriente a corto plazo clasificada del Withstand | kA/s |
20/2 |
||||||||
| Corriente máxima clasificada del Withstand | ka | 50 | 63 | |||||||
| Cortocircuito clasificado que hace la corriente | ka | 31,5 | 63 | |||||||
| Cortocircuito clasificado que rompe la corriente | ka | 31,5 | 25 | |||||||
| Unidad del LV | Voltaje clasificado | V | 690 |
|
||||||
| Corriente de circuito principal clasificada | 1600~3300 | |||||||||
| A | ||||||||||
| Cortocircuito clasificado del límite que rompe capacidad | ka | 50 | ||||||||
| Cortocircuito clasificado del funcionamiento que rompe capacidad | ka | 40 | ||||||||
| Corriente a corto plazo clasificada del Withstand | kA/1s | 40 | ||||||||
| Unidad del transformador | Capacidad clasificada | KVA | 1600~5500 | |||||||
| Voltaje de la resistencia | % | 4; 4,5 | ||||||||
| Gama que golpea ligeramente | % | ±2X2.5; ±5 | ||||||||
| Grupo conectado | Y, yn0; D, yn11 | |||||||||
| Recinto | Grado de protección | Sitio del alto voltaje | IP33 | |||||||
| Sitio del LV | IP33 | |||||||||
| Sitio del transformador | IP23 | |||||||||
| Nivel de sonido | DB | ≤55 | ||||||||
