Datos del producto:
Pago y Envío Términos:
|
| Estructura: | tipo incluido retirable | Tensión nominal: | 3.6KV, 7.2KV, 12kV |
|---|---|---|---|
| Corriente clasificada de busuar principal: | 630~4000A | resistencia de lazo importante: | ≤400 |
| Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,dispositivo de distribución medio del voltaje |
||

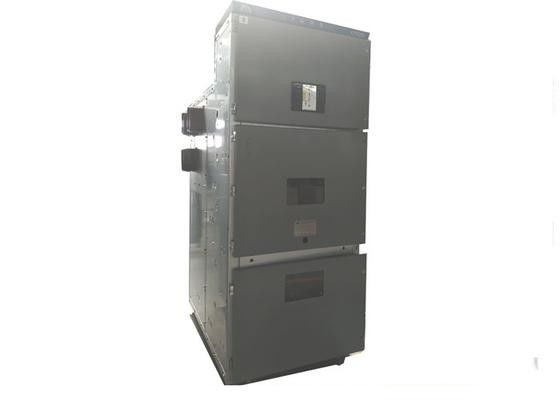

La meta desprendible interior l de la CA revestida y el metal incluyeron el dispositivo de distribución
Descripción
Como la transmisión de poder y el dispositivo de control de la distribución, el dispositivo de distribución metal-revestido y metal-incluido de la CA desprendible interior KYN28A-12 es conveniente para 12kV la red eléctrica trifásica de la CA 50Hz en una altitud de no más el que 1000m.
Características de producto
(1) la estructura corporal se empalma con la hoja de acero AI-Zn-plateada, que experimentó fuerzas repetidas del borde.
(2) todo el equipo puede ser actuado cuando la puerta de gabinete es cerrada.
(3) la vivienda del gabinete se sella completamente para prevenir las misceláneas y los parásitos y su grado de la protección es IP4X. Además, el grado de la protección de compartimiento de la carretilla de mano, de compartimiento de la barra de distribución, de compartimiento del cable y de compartimiento del instrumento de la retransmisión es IP2X.
(4) la fijación simple y eficaz puede prevenir el misoperation. El dispositivo que entrelaza “cinco-anti” perfecto proporciona la protección confiable de la seguridad para los operadores del equipo.
(5) el disyuntor se puede substituir de una manera muy simple por las carretillas de mano permutables. Se proporcionan VT19 y el disyuntor importado del vacío VD4.
(6) el disyuntor del vacío y su mecanismo de funcionamiento en el compartimiento de alta presión necesitan solamente un poco mantenimiento.
(7) el gabinete se puede instalar contra la pared para ahorrar el espacio.
(8) la línea secundaria se sujeta en el conducto de cableado de gran tamaño, que es fácil de conectar.

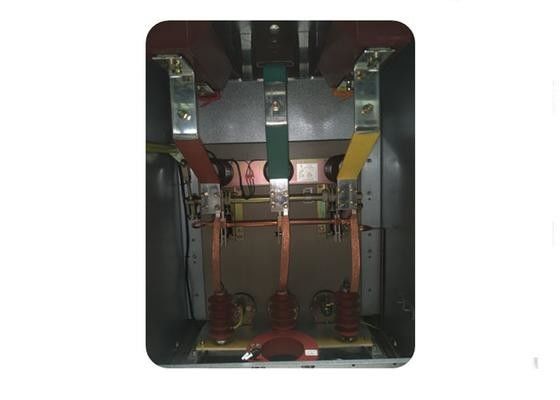

(9) la estructura del mediados de-sistema proporciona el espacio grande para el compartimiento del cable conectado con los multi-cables.
(10) la instalación del compartimiento del cable se puede observar fácilmente a través de la ventana de inspección del panel.
(11) el compartimiento del cable y el compartimiento secundario del instrumento se caben independientemente con poner a tierra la barra de distribución con el buen contacto con los gabinetes.
Parámetros técnicos
| No. | Artículo | Unidad | Parámetro | |
| 1 | Voltaje clasificado | kilovoltio | 3,6, 7,2, 12 | |
| 2 | Corriente clasificada | A | 630,1250,1600,2000,2500,3150,4000 | |
| 3 | Voltaje de Withstand a corto plazo de la Poder-frecuencia clasificada | Entre fases, fase a la tierra | kilovoltio | 42 |
| Aislamiento de distancia | kilovoltio | 48 | ||
| 4 | Voltaje de Withstand de impulso clasificado de relámpago | Entre fases, fase a la tierra | kilovoltio | 75 |
| Aislamiento de distancia | kilovoltio | 85 | ||
| 5 | Corriente dinámica clasificada (pico) | ka | 40,50,63,80,100,125,130 | |
| 6 | Corriente a corto plazo clasificada del Withstand (4s, valor virtual) | ka | 16,20,25,31.5, 40,50 | |
| 7 | Frecuencia clasificada | Herzios | 50 | |
| 8 | Fractura de las épocas del cortocircuito clasificado que rompen la corriente | Épocas | 30 | |
| 9 | Tiempo termal clasificado | s | 4 | |
| 10 | Vida mecánica | Épocas | 30000 | |
| 11 | Dimensión total (×Depth del ×Height de la anchura) | milímetros |
800(1000)×1500(1600/1700) del ×2300 |
|
