Datos del producto:
Pago y Envío Términos:
|
| Estructura: | tipo incluido retirable | Tensión nominal: | 12KV |
|---|---|---|---|
| Corriente clasificada de busuar principal: | 200A | Fractura de la corriente: | 31.5kA |
| Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,dispositivo de distribución medio del voltaje |
||

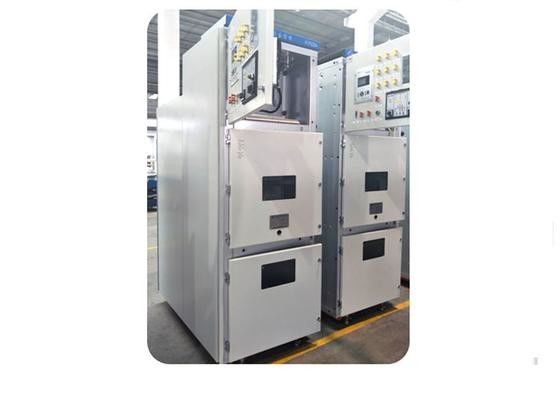

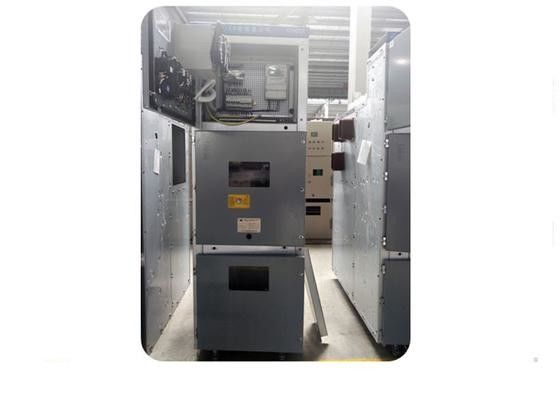

Dispositivo de distribución Metal-revestido de la CA, gabinete del interruptor, caja de Distrubution
Descripción
Gabinete incluido desprendible metal-revestido del interruptor de la serie de KYN (llamado gabinete del interruptor para el cortocircuito). Es aplicable para la recepción y la distribución del poder en 3.6-12Kv la sola barra de distribución trifásica de la CA 50Hz y la sola barra de distribución que seccionan el sistema. Tiene las funciones de controlar, de proteger y de supervisar el circuito.
Usando la condición:
1. Temperatura general: No sobre que +40, no menos que -5. Temperature35 igual.
2. Altura de la altitud no sobre que el 1000M
3. Pariente el Humidity=90% (+25)
4. Frecuencia del terremoto no sobre 8 grados
5. Sin polvo, fuego, la corrosión u otros artículos peligrosos alrededor
Parámetros técnicos
| Características técnicas | ||||
| Voltaje clasificado | kilovoltio | 12 | 17,5 | 24 |
| Voltaje de withstand de frecuencia de poder clasificado | kilovoltio | 28 | 38 | 65 |
| Voltaje de withstand de impulso clasificado de relámpago | pico del kilovoltio | 75 | 95 | 125 |
| Corriente clasificada del withstand del breve periodo de tiempo - 3s | hasta ka | 40 | 40 | 31,5 |
| Corriente máxima clasificada del withstand | hasta ka | 100/125 | 100/125 | 80 |
| Clasificación interna IAC del arco FL (R) - 1s | hasta ka | 40 | 40 | 31,5 |
| Frecuencia clasificada | Herzios | 50/60 | ||
|
Corriente clasificada - barra de distribución - Cubículo de C.B. - cubículo del contactor |
hasta ka |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2.500 2.500 - |
| Grado de protección | IP3X o IP4X | |||
| Estándares | IEC | |||
| Dimensiones dependiendo del tipo del cubículo (contactor/vacío o disyuntor SF6), de la corriente y del voltaje clasificados. | ||||
| Anchura | milímetro | de 800 a 1000 | ||
| Altura | milímetro | 2.300 (2200) | ||
| Profundidad | milímetro | de 1,500to 1.660 | ||
