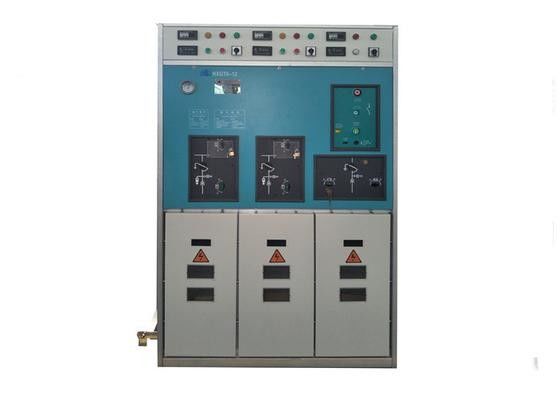

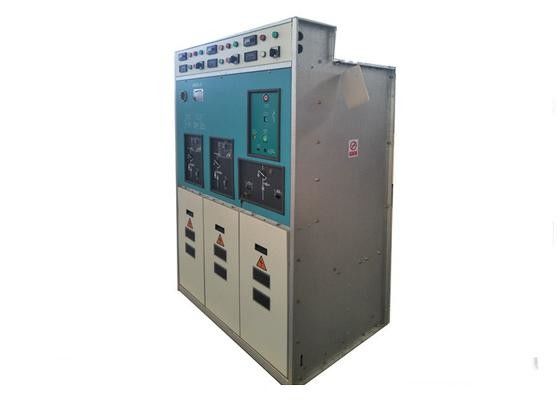

Suene el dispositivo de distribución medio interior principal del voltaje de las unidades 12kv, dispositivo de distribución aislado gas de los soldados enrollados en el ejército

Suene el gas interior principal de las unidades 12KV - metal aislado - dispositivo de distribución incluido

Descripción

El dispositivo de distribución es una clase de aparato compuesto que selle todos los circuitos principales en un recinto del metal y toma el gas SF6 como medio de la extinción y del aislamiento del arco. Es conveniente para la fuente de alimentación de la red de anillo y el doble irradia la fuente de alimentación en red de la fuente de alimentación de 10kV milivoltio. También se utiliza en fuente de alimentación terminal. Debido al uso de la fuente de alimentación de la red de anillo aumenta la confiabilidad de la fuente de alimentación, él se utiliza especialmente en las plantas minerales, área de la residencia, escuelas, parques, y así sucesivamente para la distribución de poder y controlar. Además, debido a su conexión e instalación convenientes, pequeño volumen, también se utiliza en la subestación como equipo de alto voltaje en lado primario.

Estructura y principio

RMU consiste en generalmente tres compartimientos. (En caso de necesidad, puede también ser hecho para tener un compartimiento, dos compartimientos, tres compartimientos o más, y puede también ser combinado por la barra de distribución de la extensión). Los elementos primarios están situados en un recinto incluido que sea soldado con autógena por la placa de acero inoxidable con un grueso de 3m m. Dentro del recinto, hay el gas SF6 con una presión de 0.04Mpa, que se utiliza como el medio para arco-extinguir y el aislamiento. La presión de gas dentro del recinto de gas es supervisada por el indicador de presión. Aparte del recinto de gas, otras partes del recinto se utilizan para la instalación y la fijación del recinto de gas. Esos componentes que no están dentro del recinto de gas se establecen o están instalados dentro de este gabinete. Esta pieza del gabinete es hecha por la placa de acero del cinc de alta calidad cubierta con el aluminio, que es doblado por el equipo de proceso digital-controlado de la lámina metálica y conectado por los pernos y las nueces de alta resistencia. La puerta del gabinete es hecha por haber doblado de alta calidad y haber acabado por el espray plástico o la capa viva.

1. RMU se compone del depósito de gasolina, compartimiento del mecanismo, compartimiento del cable, compartimiento del instrumento, barra de distribución de la extensión, y así sucesivamente. En la parte posterior del depósito de gasolina, hay un dispositivo a prueba de explosiones (no mostrado en la imagen). Cuando la presión interna del arco es demasiado grande, el gas de alta presión dentro del tanque será lanzado desde detrás del gabinete a través del dispositivo a prueba de explosiones, que evita hacer daño a los operadores.

2. La estructura del interruptor de la carga es tipo del canal inclinado del arco, con la capacidad fuerte de la extinción del arco.

3. El cuarto del fusible y de interruptor de la carga forma el circuito de protección del transformador. El fusible limitador actual del alto voltaje está instalado en el recinto aislador del bastidor de la resina de epoxy. Cuando el fusible quema, el perno de leña surge y el interruptor de la carga se abre.

4. el compartimiento del mecanismo está en el frente del RMU. En cada circuito de la función, la carga y el disyuntor toda se equipan del mecanismo de control de carga manual (o motor) de la primavera, y el interruptor de tres posiciones del desenganche y de la tierra se equipa del mecanismo de control de carga manual de la primavera. Hay indicador del estado del interruptor. El mecanismo de tres posiciones de la operación del interruptor del desenganche y de la tierra se cabe con el candado que se puede utilizar para prevenir el misoperation de personales desautorizados cuando el equipo no es en funcionamiento. Hay “dispositivo del dispositivo de seguridad de la protección cinco” en la operación de la puerta del interruptor-tierra-interruptor- de la carga del sitio del cable, puerta del desenganche- de la triturador-tres-posición del circuito del sitio del cable.
