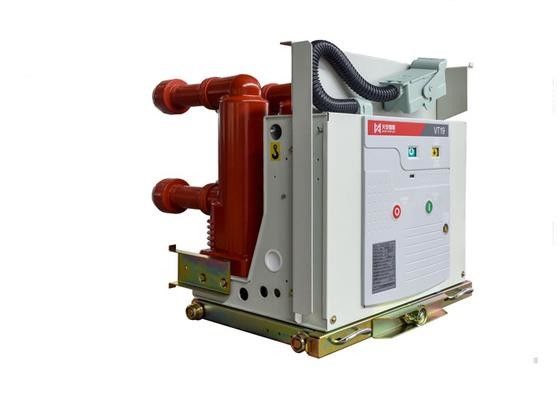

24kv el disyuntor de alto voltaje, vacío del disyuntor Es - extinción de la cámara

China 24kv el disyuntor de alto voltaje, vacío del disyuntor Es - extinción de la cámara proveedor

Ampliación de imagen :  24kv el disyuntor de alto voltaje, vacío del disyuntor Es - extinción de la cámara

Datos del producto:

Lugar de origen: China
Nombre de la marca: Tianan Electric
Certificación: GB1984、GB/T11022、DL/T403 and IEC62271
Número de modelo: VT19-24

Pago y Envío Términos:

Cantidad de orden mínima: 1 UNIDAD
Precio: Pending
Detalles de empaquetado: CASOS DE MADERA
Tiempo de entrega: 35 días del trabajo
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 2000pcs/año
Contact Now
Descripción detallada del producto
Tensión nominal: 24kV Postes integrados: Proceso de APG
Corriente clasificada: 630 A, 1250A Tipo: Tipo fijo/tipo de la carretilla de mano

el vacío 24kv es - extinguiendo la CA de alto voltaje de la cámara limpie el disyuntor con la aspiradora

NINGBO TIANAN (GRUPO) CO., LTD.



Descripción

El disyuntor del vacío del alto voltaje de VT19-24indoor se utiliza en el sistema eléctrico trifásico de la CA de 50HZ, 24kV. Se utiliza como departamento del control y de la protección en la empresa minera, la fábrica del poder y la subestación. Debido a sus ventajas especiales, es también conveniente para el sitio que con frecuencia operación bajo corriente clasificada o corriente de fractura múltiple del cortocircuito.

El disyuntor es identificado por algunos estándares nacionales y los estándares relativos internacionales, tales como GB1984, GB/T11022, DL/T403 e IEC62271, etc. Tiene lockage confiable, usado como el departamento del camión o departamento fijado de la instalación.



La estructura del vacío arco-extingue el sitio

El vacío arco-extingue el sitio es las piezas de la base del disyuntor para llevar, para hacer y para romper energía actual. Tiene suficiente arco-extinguir la función y la alta duración de la operación.

  • El recinto del aislamiento (1) de arco-extingue el sitio se compone del material de intensidad alta de la cerámica del alúmina, ambos extremos serán la cubierta soldada con autógena del acero inoxidable (6) y será formada en la cavidad sellada.
  • La capa interna de arco-extingue el sitio es cubierta arrojada metal (5) que metal húmedos causados por el arco se pueden componer o condensar en la cubierta arrojada metal en breve periodo de tiempo durante el terminal la fabricación y la fractura, aislamiento que será la medios intensidad de interno arco-extingue el sitio se recupera. Entretanto, la cubierta arrojada puede proteger recinto de la cerámica contra el daño de salpicar del metal.
  • El tubo contraído del acordeón del acero inoxidable (4) es la parte importante de arco-extingue el sitio que el terminal móvil (3) puede mover en el lleno-cerrado arco-extingue el sitio. La función del lacre y la duración larga del tubo del acordeón es uno de los factores principales que decidían que la duración mecánica del vacío arco-extingue el sitio.
  • El terminal es el corazón del vacío arco-extingue el sitio, adopta el cromo-cobre, la tecnología avanzada del eperlano puede asegurar la función de fractura y la duración eléctrica del disyuntor del vacío, y disminuye el nivel de la sobretensión de la operación.



El parámetro principal del disyuntor 24KV



Voltaje clasificado 24kV
Frecuencia clasificada 50Hz
Voltaje de withstand de impulso clasificado de la iluminación 125kV
1 voltaje de withstand de frecuencia de poder mínimo clasificado 65kV
Secuencia clasificada de la operación O-0.3s-CO-180s-CO
Corriente clasificada (a) 630,1250 1250,1600,2000,2500
Cortocircuito clasificado que rompe la corriente (r.m.s, ka) 20/25 31,5
Cortocircuito clasificado que hace la corriente (valor máximo, ka) 50/63 80
Withstand del breve periodo de tiempo clasificado actual/tiempo continuo del cortocircuito (kA/s) 20,25/4 31.5/4
Corriente clasificada del withstand del valor máximo (ka) 50/63 80
Rompiendo épocas del cortocircuito clasificado (tiempos) 30
Duración mecánica (times0 20000
Peso (kilogramos) Tipo fijo ≤250
Tipo del camión ≤350
Nombre Unidad Datos
Distancia del terminal de contacto milímetro 12±1
Sobreactuación 4±1
Abertura y closing trifásicos asincrónicos ms ≤2
Época que dispara del terminal de contacto cerrado ms ≤2
Tiempo de cierre y de apertura Apertura ms ≤50
Cierre ≤70
Velocidad media de la abertura (después de abrir 6m m) m/s 1.4±0.3
Velocidad cerrada media (después de cerrar 6m m) 0.8±0.2
