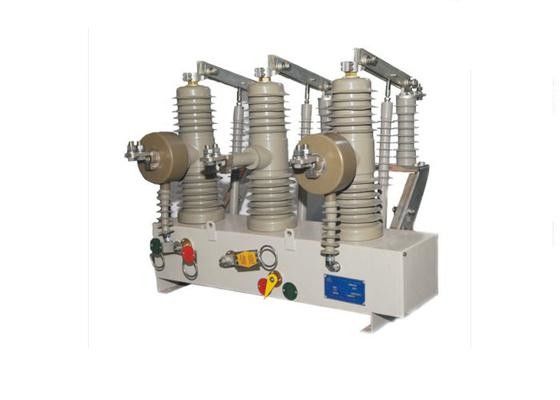

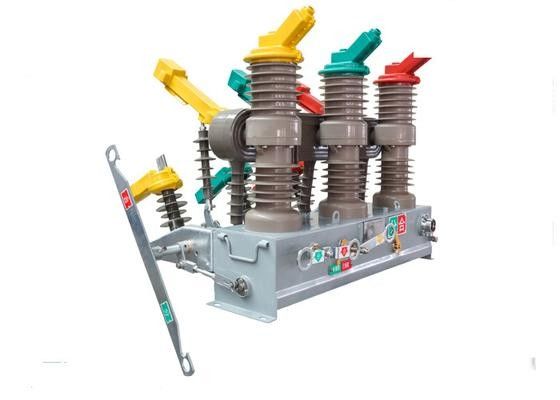

Disyuntor de alto voltaje de la columna al aire libre, disyuntor trifásico poste - montado

Outdoor Column High Voltage Circuit Breaker , Three Phase Circuit Breaker Pole - Mounted
Outdoor Column High Voltage Circuit Breaker , Three Phase Circuit Breaker Pole - Mounted Outdoor Column High Voltage Circuit Breaker , Three Phase Circuit Breaker Pole - Mounted

Ampliación de imagen :  Disyuntor de alto voltaje de la columna al aire libre, disyuntor trifásico poste - montado

Datos del producto:

Lugar de origen: China
Nombre de la marca: TIANAN Electric
Número de modelo: ZW32-12

Pago y Envío Términos:

Cantidad de orden mínima: 10 juegos
Precio: Pending
Detalles de empaquetado: CASOS DE MADERA
Tiempo de entrega: 35 días del trabajo
Condiciones de pago: L/C, T/T, D/P, D/A
Capacidad de la fuente: 1000set por año
Descripción detallada del producto
Número de postes: 3 Corriente clasificada: 630A
Vida mecánica: 10000 Tensión nominal: 11KV
Alta luz:

high voltage vacuum circuit breaker

,

hv circuit breaker

Poste - disyuntor de alto voltaje montado del vacío de la columna al aire libre

General
El disyuntor del vacío en la columna ZW32 es un equipo al aire libre de la distribución de la corriente ALTERNA 11kV y 50Hz, que se utiliza principalmente para cerrar y para volcar la corriente y para cortocircuitar la corriente en sistema eléctrico. Puede ser utilizado como empresas de poder de la distribución de una línea, de la rama, de anillo de la red, de anillo de la red, industriales y de la explotación minera, cuartos residenciales, emplazamientos de la obra, tales como un interruptor sub.
Características de producto

El producto utiliza el último concepto de diseño internacional y la tecnología de goma encapsulada del insuation del silione APG de la resina de epoxy como welll como tecnología de proceso de la precisión. La tecnología está en el nacional

nivel principal.

Las características son como sigue:
el producto 1.The adopta la estructura trifásica del pilar, diseño compacto, funcionamiento de fractura estable y confiable, ninguna vida de los peligros del fuego y de la explosión, sin necesidad de mantenimiento, tamaño pequeño, ligera y larga de servicio.
2. El disyuntor se puede equipar del desenganche integrado, y tiene dispositivo de seguridad mecánico confiable entre el desenganche y los disyuntores, para prevenir el misoperation.
3. El disyuntor es estructura fuily incluida con bueno sellando el funcionamiento, alta anti-humedad, propertes de la anti-condensación especialmente convenientes para las áreas frías o mojadas.
4. se adoptan la columna trifásica y los CT importaron el bastidor al aire libre del material de aislamiento de sólido de la resina de epoxy. Tiene las características de la resistencia da alta temperatura, resistencia ULTRAVIOLETA, características antienvejecedoras, y puede asegurar seguridad al aire libre a largo plazo.
5 el disyuntor utiliza el mecanismo tamaño pequeño de la operación de la primavera, consumo bajo del enery durante abierto-cierre. la transmisión de los lts adopta método de la impulsión directa, y menos abierto-cierre parte, alto relability. el mecanismo de la operación de los lts se sella en la caja mecánica, que soluciona el problema del corrsion de las piezas del interruptor para mejorar la confiabilidad del disyuntor.
6. La operación del abierto-cierre del disyuntor puede utilizar la operación manual, y la operación del motor. Puede ser equipada del regulador para realizar el automazation de la distribución así como ser combinada con el regulador del recloser como recloser automático.
7. El disyuntor se puede equipar de bifásico, de trifásico y la cero-secuencia CT para proporcionar el análisis de datos para la protección automática del lanzamiento de la sobreintensidad de corriente y el regulador elegante.

Condiciones ambientales

1. Altitud: ≤1000m; si está aplicado en condiciones especiales, se diseña hasta los 2000m a los 4000m para cumplir los requisitos de diversas altitudes.

2. Temperatura ambiente: -15℃~+40℃;

3. Viento speed≤35m/s;

4. Se coloca en los lugares sin la vibración violenta


Parámetros

No. Artículo Unidad Valor Observación
1 Voltaje clasificado kilovoltio 12
2 Frecuencia clasificada Herzios 50
3 Corriente clasificada A 630
4 Cortocircuito clasificado que rompe la corriente ka 20
5 Corriente máxima clasificada del withstand (pico) ka 50
6 Corriente/resistencia a corto plazo clasificadas del withstand kA/s 20/4
7 Cortocircuito clasificado que hace la corriente (pico) ka 50
8 Secuencia de operación clasificada Abierto--0.3S-Close-Open-180S--Cierre-abierto
9 Resistencia mecánica Tiempo 10000
2000 Desenganche
10 Épocas de fractura actuales clasificadas Tiempo 10000
11 Tiempos de fractura actuales del cortocircuito clasificado Tiempo 30
12 voltaje de withstand de frecuencia de poder 1min del circuito principal (entre fases, a la tierra/a la fractura) kilovoltios 42/48 Estado higrométrico 34
13 Voltaje de withstand de impulso de relámpago (entre fases, a la tierra/a la fractura) kilovoltios 75/85
14 voltaje de withstand de frecuencia de poder 1min del circuito secundario kilovoltio 2
