Datos del producto:
Pago y Envío Términos:
|
| Corriente clasificada: | 630A / 1250A | Frecuencia clasificada: | 50HZ |
|---|---|---|---|
| Tensión nominal: | 12KV | Tiempos mecánicos de la vida: | 20000 |
| Alta luz: | disyuntor de alto voltaje del vacío,disyuntor del alto voltaje |
||

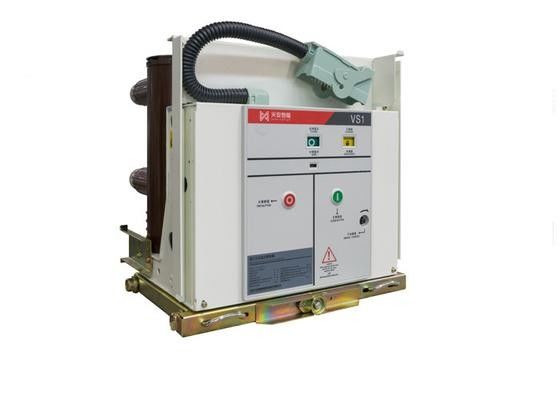

disyuntor medio interior del vacío del voltaje de 12KV VS1 para el dispositivo de distribución del alto voltaje
General
El disyuntor interior del vacío del alto voltaje de la CA de la serie VS1-12 es un dispositivo de distribución interior del alto voltaje tres de la CA 50Hz y voltaje clasificado 12kV. El disyuntor puede ser operación frecuente procedida y tiene muchas veces que se rompen y capacidad rápida del reclosure, y tiene función confiable del dispositivo de seguridad. El dispositivo es estructura de carga partida delantera y trasera, no sólo como unidad fija de la instalación pero también hace juego la unidad de la carretilla de mano con el carro del embase.
1. Adelanto mucho técnico
a. Adopta el principio del arco del vacío del último efecto, tiene capacidad de fractura fuerte, pequeño cierre del volumen actualmente.
b. la alta resistencia eléctrica extrema, rompiendo hora actual clasificada puede llegar 20000 veces, rompiendo tiempo del cortocircuito es 50 veces (40kV es 30 veces, 50kA es 20 veces).
c. limpie la arco-extinción con la aspiradora de la cámara y el mecanismo de funcionamiento arregla el frente y la parte posterior. Reduce el consumo y el ruido de energía, y la operación es mucho más confiable.
d. estructura compacta y pequeño volumen.
2. Confiabilidad excelente en la operación
a. Cada detalle considera la condición y requisitos completamente nacionales en estándares durante diseño.
b. Cada disco de la impulsión monta la pieza se hace del alto material desgaste-resistente principalmente, y se pinta con la lubricación fina. Puede actuar durante mucho tiempo sin la lubricación y el ajuste adicionales.
c. función confiable del dispositivo de seguridad para prevenir diversas clases de mis-operación con eficacia, es mucho más seguridad para el cuerpo.
3. Economía prominente en compra
a. el equipo comprado tiene ratio del coste del alto rendimiento.
b. extremadamente poco coste de mantenimiento reduce grandemente los gastos de explotación.
c. el funcionamiento común excelente reduce la dificultad del diseño del proyecto.
d. tecnología constante, y sin la contaminación del ambiente.
4.Parameters
|
No. |
Artículo |
Unidad |
Parámetros |
||||
|---|---|---|---|---|---|---|---|
| 1 | Voltaje clasificado | kilovoltio | 12 | ||||
| 2 | Voltaje de Withstand de frecuencia de poder a corto plazo clasificado (1min) | 42/48 (hueco abierto) | |||||
| 3 | Voltaje de Withstand de impulso clasificado de relámpago (pico) | 75/85 (hueco abierto) | |||||
| 4 | Frecuencia clasificada | Herzios | 50 | ||||
| 5 | Corriente clasificada | A | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | Cortocircuito clasificado que rompe la corriente | ka | 20/25 | 31,5 | 40 | 50 | |
| 7 | Corriente a corto plazo clasificada del Withstand | 20/25 | 31,5 | 40 | 50 | ||
| 8 | Duración clasificada del cortocircuito | s | 4 | ||||
| 9 | Corriente máxima clasificada del Withstand | ka | 50/63 | 80 | 100 | 125 | |
| 10 | Cortocircuito clasificado que hace la corriente | 50/63 | 80 | 100 | 125 | ||
| 11 | Corriente secundaria del Withstand de la frecuencia del poder del circuito (1min) | V | 2000 | ||||
| 12 | Clasificado escoja de nuevo al banco trasero del condensador que rompe la corriente | A | 630/400 (40kA es 800/400) | ||||
| 13 | Banco clasificado del condensador que hace flujo llamativo | ka | 12,5 (frecuencia no más que 1000Hz) | ||||
| 14 | Tiempo de la abertura (voltaje clasificado) | ms | 20~50 | ||||
| 15 | Hora de límite (voltaje clasificado) | 35~70 | |||||
| 16 | Vida mecánica |
Épocas |
20000 | 10000 | |||
| 18 | Tiempos de fractura actuales del cortocircuito clasificado | 50 | 30 | 20 | |||
| 19 | Distancia de centro entre las fases | milímetro | 150, 210, 275 | ||||
