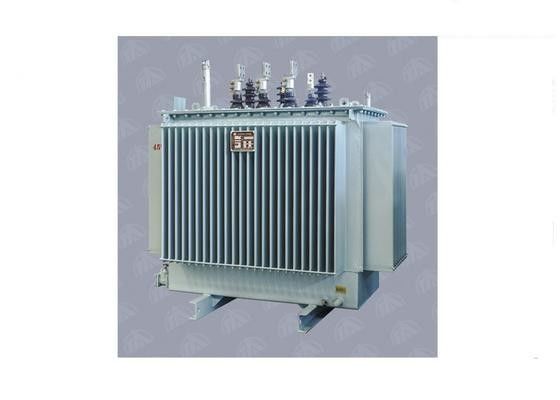

- Del transformador 10kv inmerso en aceite de la distribución de poder del cambiador de golpecito de la carga

apagado - transformador inmerso en aceite de la distribución de poder del cambiador de golpecito de la carga 10kV

General:

los transformadores de la clase 11KV son ampliamente utilizados en las estaciones de la transmisión y de la distribución de poder, plantas de la industria, unidad (GSU) de la disposición de la generación. Tienen la característica de la eficacia alta, de pequeñas pérdidas y sin necesidad de mantenimiento.

Características estructurales:

Base de hierro del ►
La base de hierro se hace de la hoja de acero orientada grano en frío del silicio. Las laminaciones se cortan a la longitud en JORGE corte-a línea de la longitud con funciones de amontonamiento cortadas y automáticas del paso-revestimiento. La estructura de varias fases de la laminación puede reducir la pérdida y el ruido. La hoja de acero en los miembros de la base y los yugos son afianzados con abrazadera juntos por los enlaces vidrio-de epoxy.
Bobina del ►
El cobre cubierto esmaltado o de papel de alta calidad se utiliza como conductor, la bobina fue hecho como tipo de tambor, espiral, tipo espiral mejorado del tipo, de tipo continuo e interpolada para asegurar la fuerza del aislamiento. Los tapings estándar son ±2*2.5%of la bobina del alto voltaje.

El tanque del ►
El tanque, la cubierta y el conservador son
hecho por la placa de acero acanalada. Para los pequeños transformadores, utilizamos un tanque profundo y una cubierta, pero para transformadores más grandes, fabricamos el tipo de campana. La construcción acanalada es un modo eficaz para el enfriado por aceite.
Aceite del aislamiento del ►
Los tanques se llenan de aceite mineral del grado de alta calidad según IEC296 y es PWB y el PCT libremente. El aceite se utiliza para ayudar a refrescar el transformador. También se utiliza proporciona la parte del aislamiento eléctrico entre las piezas vivas internas.
cambiador del ►Tap
Los cambiadores de golpecito se utilizan para regular el voltaje de salida de los transformadores a los niveles requeridos. Alcanzamos esto cambiando los ratios del transformador en el sistema alterando el número de vueltas en la bobina del alto voltaje. Los cambiadores de golpecito pueden estar en la carga (OLTC) o de la carga (OCTC).
Asamblea del ►
La base y las bobinas montaron juntas de la pieza activa del transformador. El cuerpo activo montado con multi-bobinas y el método seco de la presión idéntica adoptado, con eficacia mejorado la fuerza eléctrica y la capacidad de cortocircuitar soportar

Datos técnicos de productos típicos;
