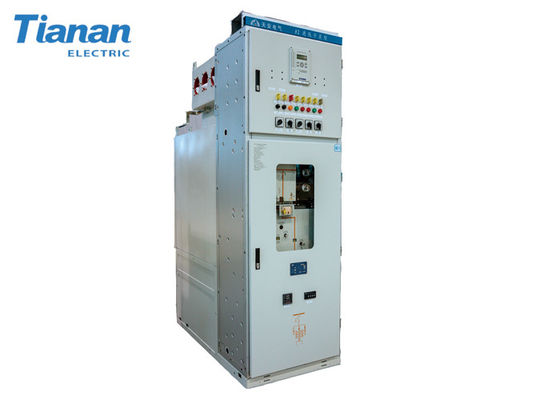

El gas medio del voltaje del milivoltio C-GIS SF6 aisló el dispositivo de distribución/el dispositivo de distribución compacto 12kV ~ 36kV 2500A 31.5kA de los SOLDADOS ENROLLADOS EN EL EJÉRCITO

China Ningbo Tianan (Group) Co.,Ltd. certificaciones
China Ningbo Tianan (Group) Co.,Ltd. certificaciones
Estoy en línea para chatear ahora

El gas medio del voltaje del milivoltio C-GIS SF6 aisló el dispositivo de distribución/el dispositivo de distribución compacto 12kV ~ 36kV 2500A 31.5kA de los SOLDADOS ENROLLADOS EN EL EJÉRCITO

MV C-GIS SF6 Medium Voltage Gas Insulated Switchgear / GIS Compact Switchgear 12kV ~ 36kV 2500A 31.5kA
MV C-GIS SF6 Medium Voltage Gas Insulated Switchgear / GIS Compact Switchgear 12kV ~ 36kV 2500A 31.5kA MV C-GIS SF6 Medium Voltage Gas Insulated Switchgear / GIS Compact Switchgear 12kV ~ 36kV 2500A 31.5kA MV C-GIS SF6 Medium Voltage Gas Insulated Switchgear / GIS Compact Switchgear 12kV ~ 36kV 2500A 31.5kA

Ampliación de imagen :  El gas medio del voltaje del milivoltio C-GIS SF6 aisló el dispositivo de distribución/el dispositivo de distribución compacto 12kV ~ 36kV 2500A 31.5kA de los SOLDADOS ENROLLADOS EN EL EJÉRCITO

Datos del producto:
Lugar de origen: China
Nombre de la marca: Tianan Electric
Certificación: XIHARI
Número de modelo: XGN49
Pago y Envío Términos:
Cantidad de orden mínima: 1 UNIDAD
Detalles de empaquetado: paquete estándar de la exportación
Tiempo de entrega: 60 días
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 500 unidades/año
Descripción detallada del producto
tensión: 12/24/36 kilovoltio Actual: 630~2500A
Aislamiento: Gas SF6 Altitud: los hasta 5000m
Protección: IP65 tiempo de vida: 30 años
Alta luz:

dispositivo de distribución revestido del metal

,

dispositivo de distribución medio del voltaje

12kV ~ dispositivo de distribución compacto Metal-revestido aislado gas de 36kV 2500A 31.5kA milivoltio C-GIS SF6 (SOLDADOS ENROLLADOS EN EL EJÉRCITO)



Descripción de producto:

El dispositivo de distribución aislado gas diseñado para la instalación en la subestación del transformador, plantas industriales, e infraestructura y cumple el requisito más riguroso de
Seguridad en funcionamiento
Seguridad del personal
Confiabilidad de la operación
Huellas más pequeñas
Trabajo de mantenimiento reducido
Este dispositivo de distribución se ajusta a IEC 62271-200 y todos los componentes primarios empleados en esto están de acuerdo con los estándares relevantes.
Se diseña para acomodar el disyuntor (VCB) del vacío del alto rendimiento que se ha diseñado y se ha probado de acuerdo con IEC62271-100.
Los paneles del dispositivo de distribución son convenientes para el montaje de los solos sistemas &double de la barra de distribución para la instalación interior.



Características:

1. La introducción de tecnología avanzada en Japón, Toshiba Co., Ltd. para desarrollar productos.

2. Buen funcionamiento del aislamiento, tamaño pequeño, llenado del gas SF6 como medio del aislamiento.

3. La confiabilidad del funcionamiento de fractura, el disyuntor del vacío para la extinción del arco,

     la vida del mecanismo de funcionamiento de la primavera es larga.
4. alta confiabilidad, el cuerpo sellado, y funcionamiento que no es afectado por el mundo exterior.
5. diseño de la estructura de la caja fuerte, toda clase de dispositivo independiente del lanzamiento de la presión,

     cuál se puede garantizar del fracaso interno.

6. el equipo de la “cinco-prevención” es confiable, y con el dispositivo de seguridad mecánico y eléctrico.
7. Los gabinetes son conectados por la barra de distribución aislada sólido externo, él son fáciles para la instalación.

8.  El sitio del cable tiene bastante espacio para la instalación.



Especificación de la referencia:

36kV/40.5kV

S/N Nombre del artículo Unidad Parámetro técnico
1 Voltaje clasificado kilovoltio 36 40,5
2 Nivel clasificado del aislamiento 1 voltaje de withstand de frecuencia de poder mínimo 70 (aislando distancia: 80) 95 (aislando distancia: 118)
Voltaje de withstand de impulso de relámpago distancia 170isolating: 195) 185 (aislando distancia: 215)
3 Corriente clasificada A 630,1250,2000,2500
4 corriente clasificada 4s del withstand del breve periodo de tiempo ka 25,31.5
5 Corriente máxima clasificada del withstand 63,80
6 Presión de funcionamiento clasificada MPa 0,05
7 Tarifa anual de la salida % <0>
8 Grado de la protección   Cámara de gas sellada IP65, sala de control IP4X
9 Dimensión (length×width×height) milímetro 600 (minuto) ×1700×2450





referencia de datos de la clase 12kV:

S/N Artículo Unidad Datos
1 Voltaje clasificado kilovoltio 12
2 Corriente clasificada A 630 1250 2000 2500
3 Frecuencia clasificada Herzios 50/60
4 Voltaje de withstand del frequenecy del poder clasificado (1 minuto)
5 Entre fases, fase a la tierra kilovoltio 45
6 Entre la liquidación kilovoltio 48
7 Voltaje de withstand de impulso ligtning clasificado
8 Entre fases, fase a la tierra kilovoltio 75
9 Entre la liquidación kilovoltio 85
10 Voltaje de withstand de frecuencia de poder del auxiliar
circuito de control (1 minuto)
V 2000
11 Cortocircuito-cricuit clasificado que rompe la corriente (rms) ka 20 25 31,5
12 Cortocircuito-circuti clasificado que hace la corriente ka 63 80 100
13 Corriente clasificada del withstand del breve periodo de tiempo kA/s 25/4 31.5/4 40/4
14 Corriente máxima clasificada del withstand ka 63 80 100
15 Grado de protección   Compartimiento de gas: IP67
Compartimiento del LV: IP4X
16 Cada resistencia del circuito de vuelta de amin de la fase <250>
17 Presión de gas clasificada SF6 (20ºC) Mpa 0,045
18 Presión de gas mínima SF6 (20ºC) Mpa 0,03
19 Tarifa anual de la pérdida del gas SF6 % <1>
20 Voltaje clasificado del circuito de control auxiliar V DC 110/220
CA 220
21 Dimensiones (WxDxH) milímetro 500x1000x1850



El gas medio del voltaje del milivoltio C-GIS SF6 aisló el dispositivo de distribución/el dispositivo de distribución compacto 12kV ~ 36kV 2500A 31.5kA de los SOLDADOS ENROLLADOS EN EL EJÉRCITO 0

El gas medio del voltaje del milivoltio C-GIS SF6 aisló el dispositivo de distribución/el dispositivo de distribución compacto 12kV ~ 36kV 2500A 31.5kA de los SOLDADOS ENROLLADOS EN EL EJÉRCITO 1
