Datos del producto:
Pago y Envío Términos:
|
dirección de trazado: | Tonelero 100% | Capacidad: | 6300-63000kVA |
---|---|---|---|
Tipo de la bobina: | transformador de la Dos-bobina | Cambiador de golpecito: | en carga y de la carga |
Alta luz: | Tipo transformador del aceite,transformador de la transmisión de poder |

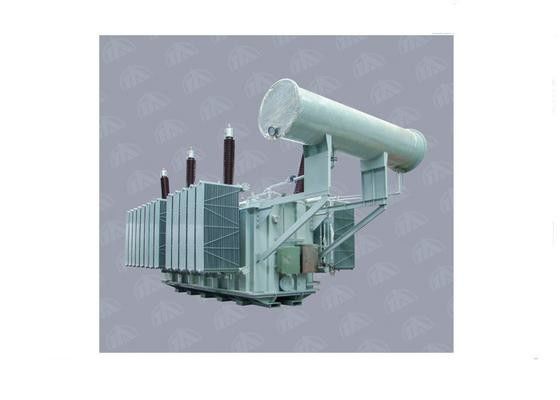

110KV - 220KV en el transformador de la transmisión de poder del cambiador de golpecito de la carga
Descripción:
El transformador 220kV adoptó la estructura completa del tanque de la placa de plegamiento del transformador 110kV, haciendo su estructura más racional, más fácil para la instalación del sitio y la inspección; combinando nuestro mucho-año diseñe y fabrique las experiencias, la confiabilidad y el funcionamiento del producto ha alcanzado el nivel avanzado internacional.
Con la mejora y la alteración continuas, nuestros productos están con características de la descarga parcial de pequeñas pérdidas, de poco ruido, baja, alta capacidad del withstand del shortcircuit, alta impedancia, y completamente - estructura incluida. La o-bobina y tres de TW de las cubiertas de la serie - transformador de poder cambiante del golpecito del apagado-circuito de la bobina, en el transformador cambiante del golpecito de la carga y el transformador auto golpecito-cambiante.
S10 transformador golpecito-cambiante de la no-excitación de la bobina del doble de la serie 110kV
Tipo | Voltaje y gama del golpecito | Conexión |
Pérdida sin carga (kilovatio) |
Pérdida de carga (kilovatio) |
Corriente sin carga (%) |
Impendence (%) |
Dimensión LxWxH (milímetros) |
|
Alto voltaje | LV | |||||||
S (F) 10-6300/110 | 110 115 121 132 ±2 el x2.5% |
6,3 6,6 10,5 11 |
YNd11 |
8 | 34 | 0,65 | 10,5 |
4090 x 2980 x 4750 |
S (F) 10-8000/110 | 9,5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
S (F) 10-10000/110 | 11,2 | 48,5 | 0,64 | 4380 x 3080 x 4780 | ||||
S (F) 10-12500/110 | 12,1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
S (F) 10-16000/110 | 16,0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
S (F) 10-20000/110 | 18,5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
S (F) 10-25000/110 | 21,3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
S (F) 10-31500/110 | 24,2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
S (F) 10-40000/110 | 29,3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
S (F) 10-50000/110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
S (F) 10-63000/110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
S (F) 10-75000/110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
S (PUNTO DE CONGELACIÓN) 10-75000/110 | 39,2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
S (PUNTO DE CONGELACIÓN) 10-80000/110 | 51,9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
S (PUNTO DE CONGELACIÓN) 10-90000/110 | 53,2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
S (PUNTO DE CONGELACIÓN) 10-150000/110 | 15,75 | 79,2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
S (PUNTO DE CONGELACIÓN) 10-240000/110 | 13,8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 |
Tipo |
Voltaje y gama del golpecito | Conexión | Pérdida sin carga (kilovatio) |
Pérdida de carga (kilovatio) |
Corriente sin carga (%) |
Impendence (%) |
Dimensión L xH del xW (milímetros) |
|
Alto voltaje | LV | |||||||
S (F) Z10-6300/110 | 110 115 121 132 ±8 x 1,25% |
6,3 6,6 10,5 11. |
YNd11 |
8,5 | 35 | 0,55 | 10,5 |
4940 x 3710 x 4620 |
S (F) Z10-8000/110 | 10,5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
S (F) Z10-10000/110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
S (F) Z10-12500/110 | 14,5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
S (F) Z10-16000/110 | 16,4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
S (F) Z10-20000/110 | 18,9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
S (F) Z10-25000/110 | 22,6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
S (F) Z10-31500/110 | 26,4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
S (F) Z10-40000/110 | 32,6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
S (F) Z10-50000/110 | 34,6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
S (F) Z10-63000/110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 |
