10 ~ transformador de poder inmerso en aceite de la distribución eléctrica 35KV

China 10 ~ transformador de poder inmerso en aceite de la distribución eléctrica 35KV proveedor

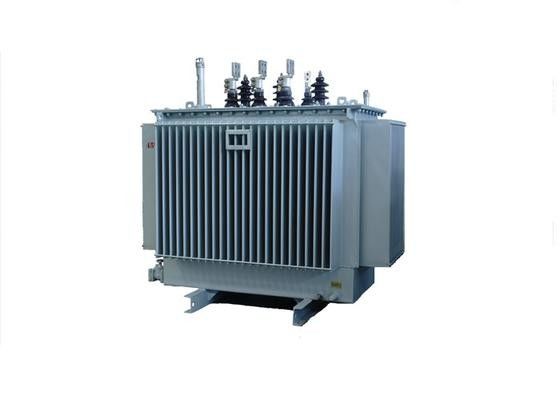

Ampliación de imagen :  10 ~ transformador de poder inmerso en aceite de la distribución eléctrica 35KV

Datos del producto:

Lugar de origen: China
Nombre de la marca: Tianan Electric
Certificación: CQC,CESI,IEEE
Número de modelo: S (Z) 9/S (Z) 10/S (Z) 11

Pago y Envío Términos:

Cantidad de orden mínima: 1 UNIDAD
Precio: Pending
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 40 días del trabajo
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 4000 unidades/año
Contact Now
Descripción detallada del producto
Ambiente: Al aire libre Aceite del aislamiento: Aceite mineral del grado de alta calidad
Equipo de prueba: Estándar del IEC tensión: 10~35kv

apagado - transformador inmerso en aceite de la distribución de poder del cambiador de golpecito de la carga 10kV



General:

los transformadores de la clase 11KV son ampliamente utilizados en las estaciones de la transmisión y de la distribución de poder, plantas de la industria, unidad (GSU) de la disposición de la generación. Tienen la característica de la eficacia alta, de pequeñas pérdidas y sin necesidad de mantenimiento.



Características estructurales:

Base de hierro del ►
La base de hierro se hace de la hoja de acero orientada grano en frío del silicio. Las laminaciones se cortan a la longitud en JORGE corte-a línea de la longitud con funciones de amontonamiento cortadas y automáticas del paso-revestimiento. La estructura de varias fases de la laminación puede reducir la pérdida y el ruido. La hoja de acero en los miembros de la base y los yugos son afianzados con abrazadera juntos por los enlaces vidrio-de epoxy.
Bobina del ►
El cobre cubierto esmaltado o de papel de alta calidad se utiliza como conductor, la bobina fue hecho como tipo de tambor, espiral, tipo espiral mejorado del tipo, de tipo continuo e interpolada para asegurar la fuerza del aislamiento. Los tapings estándar son ±2*2.5%of la bobina del alto voltaje.

El tanque del ►
El tanque, la cubierta y el conservador son
hecho por la placa de acero acanalada. Para los pequeños transformadores, utilizamos un tanque profundo y una cubierta, pero para transformadores más grandes, fabricamos el tipo de campana. La construcción acanalada es un modo eficaz para el enfriado por aceite.
Aceite del aislamiento del ►
Los tanques se llenan de aceite mineral del grado de alta calidad según IEC296 y es PWB y el PCT libremente. El aceite se utiliza para ayudar a refrescar el transformador. También se utiliza proporciona la parte del aislamiento eléctrico entre las piezas vivas internas.
cambiador del ►Tap
Los cambiadores de golpecito se utilizan para regular el voltaje de salida de los transformadores a los niveles requeridos. Alcanzamos esto cambiando los ratios del transformador en el sistema alterando el número de vueltas en la bobina del alto voltaje. Los cambiadores de golpecito pueden estar en la carga (OLTC) o de la carga (OCTC).
Asamblea del ►
La base y las bobinas montaron juntas de la pieza activa del transformador. El cuerpo activo montado con multi-bobinas y el método seco de la presión idéntica adoptado, con eficacia mejorado la fuerza eléctrica y la capacidad de cortocircuitar soportar



Datos técnicos de productos típicos;



Tipo Clasificación
KVA
En-carga
pérdida
(w)
Carga
pérdida
(w)
I
(%)
Reino Unido
(%)
Dimensión (milímetros) Peso
(kilogramo)
a b c
S9-M-50/11 50 170 870 2,0 4,0 1215 660 1170 430
S9-M-250/11 250 560 3050 1,2 4,0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1,0 4,0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1,0 4,0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4,5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5,5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1,8 4,0 870 645 1025 310
S10-M-50/10 50 140 870 1,7 4,0 1090 650 1080 395
S10-M-80/10 80 200 1250 1,6 4,0 1140 675 1110 490
S10-M-100/10 100 240 1500 1,5 4,0 1185 690 1130 560
S10-M-125/10 125 280 1800 1,4 4,0 1205 710 1180 670
S10-M-160/10 160 340 2200 1,3 4,0 1255 720 1200 780
S10-M-200/10 200 400 2600 1,2 4,0 1295 740 1215 875
S10-M-250/10 250 470 3050 1,1 4,0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1,0 4,0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4,0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4,0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4,5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4,5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4,5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4,5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4,5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4,5 2395 1260 2225 4530
