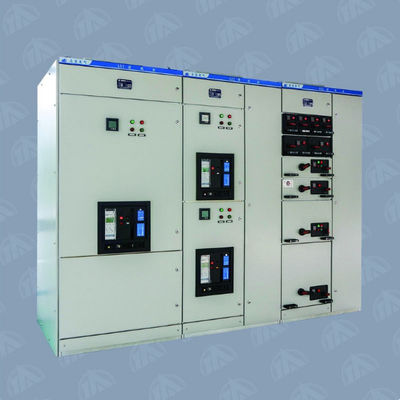

Aparamenta extraíble de bajo voltaje de ahorro de espacio compacto con protección IP54 y tensión nominal de 690 V CA

Ampliación de imagen : Aparamenta extraíble de bajo voltaje de ahorro de espacio compacto con protección IP54 y tensión nominal de 690 V CA

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	TIANAN Electric
Certificación:	VDE, CCC, ISO9001:2000
Número de modelo:	GCT

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	US $20,000/ Piece
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	30 días
Condiciones de pago:	L/C, D/P, T/T, D/A

Contacto

Descripción detallada del producto

Material:	Acero tipo C con intervalo modular de 25 mm	Protección de las cáscaras:	IP30 -IP45,IP54 (negociación)
Altitud:	Se trata de un proyecto de investigación.	Voltaje de aislamiento clasificado:	CA660V
Voltaje de funcionamiento clasificado:	AC400
Resaltar:	dispositivo de distribución revestido del metal de la baja tensión , dispositivo de distribución eléctrico industrial

Interruptor de baja tensión extraíble de ahorro de espacio compacto IP54 AC690

El interruptor extraíble de baja tensión de la serie GCT representa tecnología avanzada desarrollada a través de una investigación exhaustiva de productos nacionales e internacionales. Este innovador interruptor alcanza estándares líderes internacionales con características de rendimiento superiores.

Ámbito de aplicación Diseñado para sistemas de CA de 50 Hz con un voltaje nominal máximo de 660 V y una corriente nominal de hasta 4000 A, este interruptor se utiliza ampliamente en transmisión y distribución de energía y redes de control para aplicaciones de distribución de energía, iluminación, protección de motores y suministro de energía. Ideal para centrales eléctricas, subestaciones, operaciones mineras, infraestructura de edificios, hoteles, aeropuertos y puertos marítimos

Certificación y Normas

Cumple con las normas IEC439 de conjuntos de aparamenta y control de baja tensión y GB7251 de conjuntos de aparamenta y control de baja tensión. Presenta una excelente capacidad de interrupción, una estabilidad dinámica superior, una estructura innovadora, esquemas eléctricos completos y un alto grado de protección.

Características clave del productoDiseño compacto y que ahorra espacio:
Más unidades funcionales en menos espacioAlta generalización y flexibilidad:
La lámina tipo C con intervalo modular de 25 mm admite estructuras y grados de protección variadosDiseño modular estándar:
Unidades configurables para protección, operación, transferencia, control, regulación e indicaciónSeguridad mejorada:
Componentes de plástico de ingeniería ignífugos de alta resistenciaCaracterísticas técnicas avanzadas:
Los datos técnicos principales alcanzan niveles avanzadosFácil mantenimiento:

Instalación y desmontaje sin herramientas especiales

Especificaciones técnicas	Parámetro
Especificación	Tensión nominal de aislamiento
AC660V	Tensión nominal de operación
AC400	Corriente máxima de operación de la barra colectora principal
4000A (IP30) 6300A	Corriente máxima de operación de la barra colectora de distribución
1250A	Corriente de cortocircuito soportada por la barra colectora horizontal
50kA (rms. 1s)	Barra colectora horizontal tipo reforzado
80kA (rms. 1s)	Corriente de pico soportada por la barra colectora horizontal
105kA (pico)	Barra colectora horizontal tipo reforzado de pico
176kA (pico)	Corriente de pico soportada por la barra colectora vertical
50kA (rms.) 105kA(pico)	Corriente de pico soportada por la barra colectora vertical
50kA (rms.) 105kA(pico)	Grado de protección
