Caja de cable de la unidad principal de anillo exterior de 12/24kV con carcasa de acero inoxidable y corriente nominal de 630A

Ampliación de imagen : Caja de cable de la unidad principal de anillo exterior de 12/24kV con carcasa de acero inoxidable y corriente nominal de 630A

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	TIANAN ELECTRIC
Certificación:	ISO9001:2000
Número de modelo:	DFT6-12

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	Pending
Detalles de empaquetado:	caja de madera
Tiempo de entrega:	40 días laborables/juego
Condiciones de pago:	LC, T/T, D/P, D/A
Capacidad de la fuente:	2000sets por año

Contacto

Descripción detallada del producto

Tensión nominal:	12/24KV	Corriente nominal:	630A
Material de la carcasa:	Acero inoxidable	Altitud:	≤1000m
Frecuencia nominal:	50Hz	Precio:	To be pending
Resaltar:	subestación embalada del transformador , Subestación de la distribución de poder

Caja de cable de la unidad principal de anillo, caja de medidor eléctrico al aire libre de 12/24 kV

Caja de cable de la unidad principal de anillo exterior de 12/24 kV - Caja de medición de distribución

Descripción general del producto. DFT6-12/24 Serie Caja de ramas de cable

ElLa caja de la serie DFT6-12/24es una nueva generación de equipos de alimentación exterior diseñados paraSistemas de cableado de red eléctrica de 12 kV y 24 kVEstá diseñado paraaceptación y distribución de energía, proporcionando conexión confiable de cables, ramificación y funciones de transferencia en entornos al aire libre.

Con una estructura compacta y un recinto estéticamente atractivo, estecaja de cable de la unidad principal de anillo (RMU)Es especialmente adecuado para lugares conárea de instalación limitadayrequisitos ambientales elevados, incluidos:

Calles de la ciudad
Áreas residenciales
Edificios altos
Aeropuertos
Puertos y muelles

Principales aplicaciones

La serie DFT6-12/24 se utiliza para:

Conexión
Mudanzas / ramificaciones
Continuidad del circuito del cable
Transmisión de circuitos de cables al aire libre

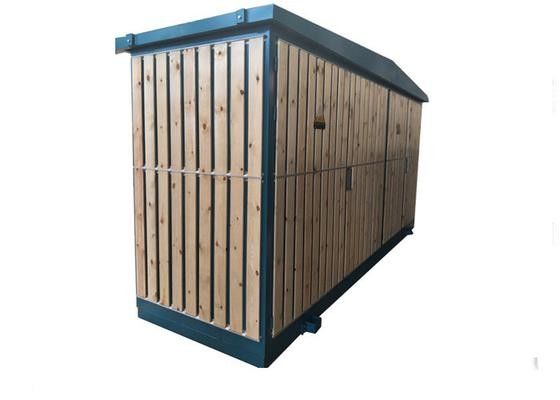

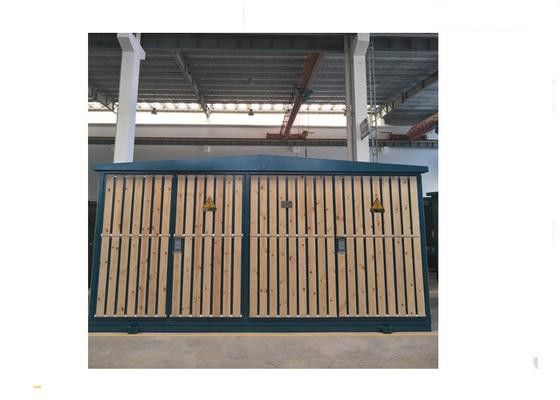

Opcional: tablero de madera dentro de la caja - disponible a petición del cliente.

Condiciones de servicio (entorno de funcionamiento normal)

Esto...caja de medición de distribución al aire libreestá diseñado para funcionar de forma fiable en las siguientes condiciones:

Parámetro	Valor
Alturas	≤ 1000 m sobre el nivel del mar
Temperatura ambiente	-25 °C ~ +40 °C
velocidad del viento	≤ 34 m/s
Vibraciones severas regulares	- No, no lo sé.

Características clave - Serie DFT6-12/24

Conexión sencilla y fiable- fácil instalación
Estructura totalmente aislada y completamente sellada- libre de mantenimiento, a prueba de polvo y a prueba de agua
Baja inversión inicial- ahorra costes de los equipos de intercambio y de los cables
Pequeña huella- fácil integración con el entorno circundante

Parámetros técnicos principales - FN26-12/24 SF6 interruptor de carga

Parámetro	Unidad	Valor de 12 kV	Valor de 24 kV
Voltagem nominal	el kV	12	24
Corriente nominal	A. No	630	630
Corriente de corto tiempo de resistencia nominal	KA/s	25/2	25/2
Cantidad máxima nominal Resistir corriente	KA	63	63
Corriente de generación de corto tiempo nominal	KA/s	50/2	63/2
1min Frecuencia de alimentación Resistir a la tensión	el kV	42	65
Impulso del Rayo Resiste la Tensión	el kV	75	125
La resistencia mecánica	las veces	10,000	10,000
SF6 Presión del gas (20°C de presión del indicador)	MPa	0.04	0.04
Tasa de fuga / año	-	≤ 1 por ciento	≤ 1 por ciento

Principales parámetros técnicos - Terminal de cable

Parámetro	Unidad	Valor de 12 kV	Valor de 24 kV
Voltagem nominal	el kV	12	24
Corriente nominal	A. No	≤ 630	≤ 630
Sección transversal del cable aplicable	En mm2	25 - 400	35 - 400
Resistencia del punto de conexión	El valor de las emisiones	40	45
Descargo parcial	Pc/kV	≤ 10 / 13	≤ 10 / 21.5
Voltado de estabilidad térmica nominal	KA/s	¿Qué es eso?	25/2
Voltagem dinámica nominal	KA	50	63
1min Frecuencia de alimentación Resistir a la tensión	el kV	42	65
Impulso del Rayo Resiste la Tensión	el kV	75	125

Áreas de sección transversal de cable conductor comúnmente utilizadas (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, y otros según sea necesario.
