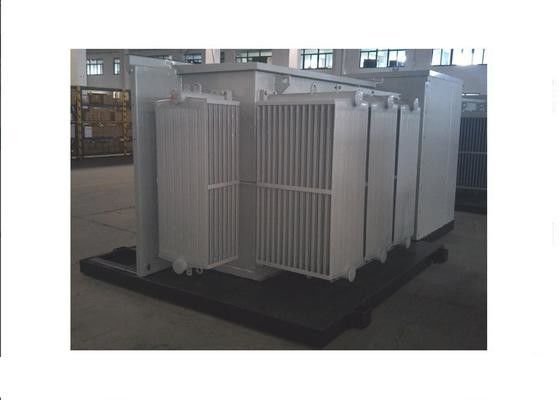

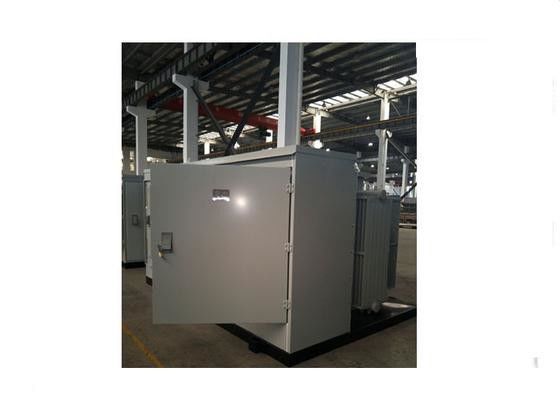

subestación compacta combinada 35kv del transformador para la generación de la energía eólica

Transformador combinado de 35 KV para generación de energía eólica / equipos de energía eléctrica

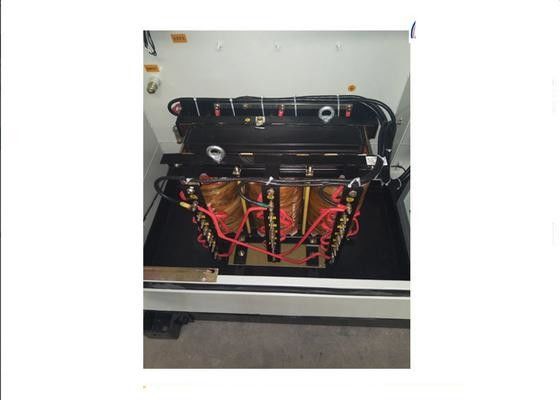

El transformador combinado de la serie ZGS-Z.F-□/35 para la generación de energía eólica es el equipo de energía eléctrica dedicado que mantiene el transformador de impulso, fusible HV, interruptor de carga,Interruptor LV y equipo de apoyo auxiliar relativo en una unidad completaEs un equipo de apoyo ideal, por el cual el voltaje de 0,69kv de la generación eólica se eleva a 35kv y la potencia de salida hacia arriba a través de la línea de cable de 35kv.

1Voltado combinado
Válvulas de la dirección del conductor:
Válvula de trabajo máxima en el lado HV: 40.5Kv
Tensión nominal en el lado HV: 38,5 kV,36.75 kV, 35 kV
Tensión nominal en el lado LV: 0.69kV,0.66kV
2Capacidad nominal:900 kVA3350 kVA; o según el requisito del cliente
3. Rango de detección HV: ± 5% o ± 2 × 2,5%
4Grupo de conexión: Dyn11 o Yyn0
5Frecuencia nominal: 50 Hz
6. Nivel de aislamiento
-35 kV en el lado HV del transformador:
Frecuencia de potencia, tensión de resistencia: 85 kV
Impulso de rayo pico resistencia a la tensión: 200/220kV
- El lado del transformador LV:
Frecuencia de potencia tensión de resistencia: 5kV
7.El controlador de condensación u otro equipo auxiliar se puede añadir en el gabinete según la solicitud del cliente.
