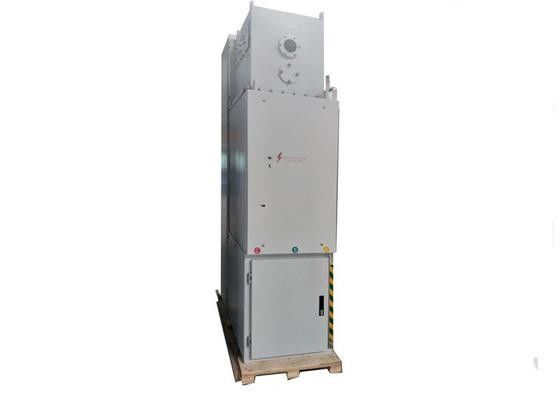

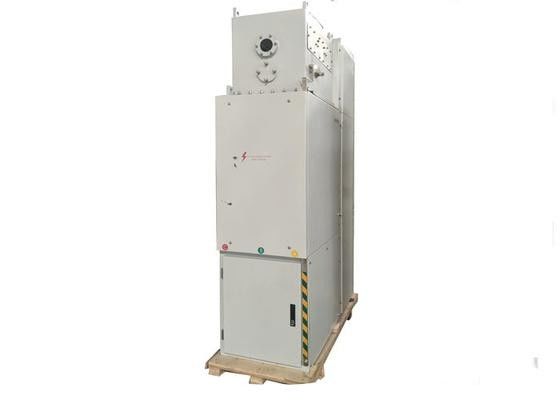

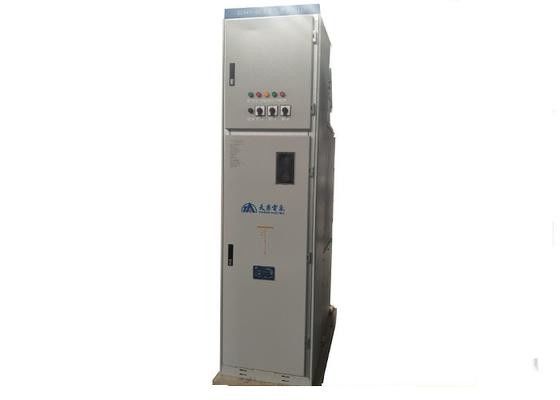

Metal el cubículo aislado gas de alto voltaje revestido del dispositivo de distribución 40.5kv 24kv para interior

Ampliación de imagen : Metal el cubículo aislado gas de alto voltaje revestido del dispositivo de distribución 40.5kv 24kv para interior

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	TIANAN ELECTRIC
Certificación:	GB/T11022-1999 , GB3906-2006C-GlS.
Número de modelo:	XGN49-40.5

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	Pending
Detalles de empaquetado:	CASOS DE MADERA
Tiempo de entrega:	45 días del trabajo
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union
Capacidad de la fuente:	5000units por año

Contacto

Descripción detallada del producto

Material de las cáscaras:

De aleación de aluminio

Corriente nominal:

Válvulas de tensión:

40.5KV ((24KV)

Rango de aplicaciones:

Planta de energía, subestación de transformadores, etc.

Resaltar:

dispositivo de distribución eléctrico de alto voltaje

dispositivo de distribución aislado gas

El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de los sistemas de control de emisiones de gases.

Resumen general

XGN49-40.5 Dispositivos aislantes para gases en interiores revestidos de metal (en lo sucesivo denominados "dispositivos aislantes para gases en interiores")¢C-GIS ¢) es un producto de alta tecnología que se investiga, desarrolla y fabrica sobre la base de la introducción de tecnología del Instituto de Investigación de Energía Longyuan de la Federación de la Industria de Energía de China.

Condición del entorno de servicio:
Temperatura del aire: máximo: +40, mínimo: -25 (medio no superior a 35 en 24 horas)
Altitud sobre el nivel del mar: <= 3000 m
Humedad del aire: la humedad relativa media medida en 24 horas no es superior al 95%, la humedad relativa media mensual no es superior al 90%,la presión media de vapor de agua medida en 24 horas no es superior a 2.2 kPa, la presión media de vapor de agua por mes no será superior a 1,8 kPa.
Sin frecuentes vibraciones fuertes
El rango de interferencia electromagnética de inducción del sistema secundario no es superior a 1,6 kV.
Las condiciones excluidas de lo anterior deben negociarse con el fabricante.

Parámetros

Punto de trabajo		Unidad	Parámetro
Válvulas de tensión		el kV	40.5
Corriente nominal		A. No	5 ~ 1250
Frecuencia nominal		HZ	50
Frecuencia de potencia nominal resistencia al voltaje (1min)	Fase a fase, fase a tierra	el kV	95
	Distancia de aislamiento		110
Impulso eléctrico de resistencia a la tensión	Fase a fase, fase a tierra	el kV	185
	Distancia de aislamiento		215
1min frecuencia de potencia soportar la tensión del circuito de control auxiliar		V.	2000
Corriente de corte de cortocircuito nominal (valor efectivo)		KA	20 25 31. ¿Qué quieres decir?5
Corriente de cortocircuito nominal (hora punta)		KA	50 63 80
Corto tiempo nominal resistir corriente		KA	20 25 31. ¿Qué quieres decir?5
Cantidad máxima nominal de resistencia a la corriente		KA	50 63 80
Tiempo nominal de mantenimiento del cortocircuito		el	4
Grados de protección			Se aplicarán las siguientes medidas:
Resistencia del circuito principal de retorno de cada fase		El valor de las emisiones	≤ 250
Presión nominal del gas SF6 (20°C)		En el caso de las	0.05
Presión mínima del gas SF6 (20°C)		En el caso de las	0.02
Tasa anual de pérdida de gas SF6		%	≤ 1 año
Voltagem nominal del circuito de control auxiliar		V.	Las condiciones de las condiciones de ensayo deberán ser las siguientes:
Las dimensiones (ancho × profundidad × altura)		En el caso de los	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Imagen

Metal el cubículo aislado gas de alto voltaje revestido del dispositivo de distribución 40.5kv 24kv para interior 0
