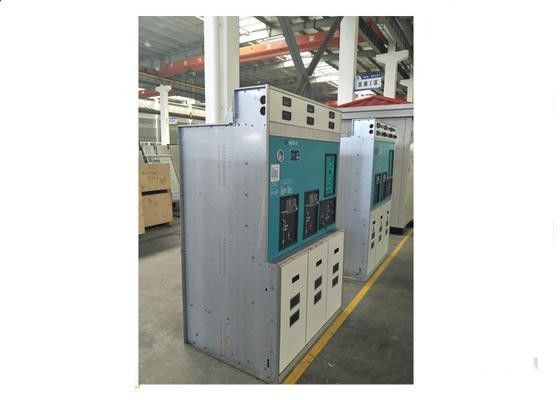

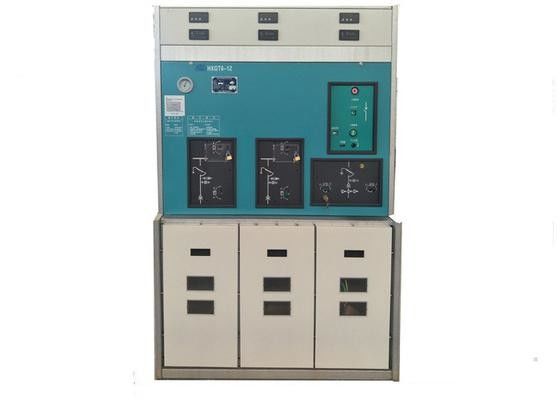

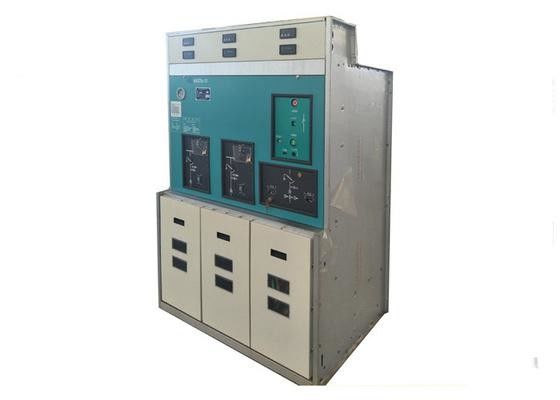

El dispositivo de distribución aislado gas Sf6, suena la unidad principal 12 kilovoltios de metal del dispositivo de distribución - recinto

Ampliación de imagen : El dispositivo de distribución aislado gas Sf6, suena la unidad principal 12 kilovoltios de metal del dispositivo de distribución - recinto

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Tianan Electric
Número de modelo:	HXGT6-12

Pago y Envío Términos:

Cantidad de orden mínima:	1set
Precio:	pending
Detalles de empaquetado:	CASOS DE MADERA
Tiempo de entrega:	45 días del trabajo
Condiciones de pago:	T/T, L/C, D/P, Western Union, MoneyGram
Capacidad de la fuente:	2000 unidades por año

Contacto

Descripción detallada del producto

Tipo aislado:

aislado por gas SF6

Válvulas de tensión:

12 kilovoltios

Corriente de corte nominal:

31.5KA

Resaltar:

los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado

dispositivo de distribución medio del voltaje

Unidad principal de anillo aislado por gas SF612 KV de metal - RevestimientoDispositivos de cambio

Resumen general

Los componentes de la unidad principal de anillo de la unidad principal de la unidad de anillo de la unidad principal de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de la unidad de anillo de anillo de anillo de la unidad de anillo de anillo de anillo de la unidad de anillo de anillo de anillo de anillo de anillo de anillo de anillo de anillo de anillo de anillo de anillo de anillo- ¿Por qué no?) es diseñado y desarrollado por nuestra empresa basado en la situación real de suministro de energía de nuestra nación.y puede aplicarse en la transformación y construcción de redes urbanas, el producto está sometido a ensayo de tipo y examen de puesta en marcha, los índices de rendimiento cumplen los requisitos de la norma IEC 298 Metal Closed Switchgear .Procesa las ventajas de un pequeño volumen, bajo peso, operación sencilla, uso seguro, alta fiabilidad sin influir en el medio ambiente y el clima y libre de mantenimiento.

El interruptor es una especie de aparato compuesto que sella todos los circuitos principales en una carcasa metálica y toma el gas SF6 como medio de extinción de arco y aislamiento.Es adecuado para el suministro de energía de red de anillo y doble suministro de energía de irradiación en 10 kV MV red de suministro de energíaTambién se utiliza en el suministro de energía terminal. Debido al uso del suministro de energía de red de anillo aumenta la fiabilidad del suministro de energía, se utiliza especialmente en plantas minerales, área residencial, escuelas,los parquesAdemás, debido a su conveniente conexión e instalación, su pequeño volumen, su gran capacidad de carga, su gran capacidad de carga y su gran capacidad de carga,También se utiliza en la subestación como equipo de alto voltaje en el lado primario.

Condición del servicio

A. Altitud No más1000 m (por encima del nivel del mar);
B. Temperatura ambiente: -25 °CoC- Más de 40oC;
Velocidad del viento No más34m/s
D. La mancha no debe tener una sacudida exquisita.

Parámetros técnicos básicos

S/N	Punto de trabajo	Unidad	Parámetros
1	Válvulas de tensión	el kV	12
2	Frecuencia nominal	HZ	50
3	Corriente de cambio de carga nominal	A. No	630
4	Circuito principal nominal Corto tiempo de resistencia a la corriente (r.m.s.) 3 s	KA	20
5	Corriente dinámica nominal del circuito principal (pico)	KA	50
6	Corriente de generación del circuito principal nominal ((pico)	KA	50
7	Corriente de corte de carga activa nominal	A. No	630
8	Corriente de corte de circuito cerrado nominal	A. No	630
9	Corriente de corte de carga activa nominal del 5%	A. No	31.5
10	Corriente nominal de ruptura del cable de carga	A. No	10
11	Corriente nominal de corte del transformador sin carga	A. No	Corriente sin carga del transformador de 1600 kVA
12	Corriente nominal de ruptura del fusible	KA	31.5
13	Corriente de transferencia nominal	A. No	1500
14	Tiempos de interrupción de la capacidad máxima	Tiempos	100
15	Vida mecánica	Tiempos	10000
16	1min Frecuencia de potencia Resistir a la tensión a tierra, entre fases / a través de la brecha abierta	el kV	42/48
17	Impulso del Rayo Resiste la tensión a la Tierra, entre fases/ a través de la brecha abierta	el kV	75/85 y
18	SF6 Tensión nominal del gas (presión de calibración es de 20°C)	En el caso de las	0.04
19	SF6 Tasa anual de fuga de gas		≤ 0,2%
20	Fuente de alimentación de funcionamiento del motor, voltaje	V.	DC48, AC220, 110 y otros
21	Corriente de cierre del motor	A. No	0.5
22	Corriente de apertura	A. No	2.5

Parámetros técnicos de los fusibles HV

S/N	Válvulas de tensión	Corriente nominal del fusible	Corriente de fusión nominal	Corriente de corte nominal
XRNT	12	40	6.3 10 16 20 25 31.5 40	31.5
		100	50 63 71 80 100	31.5
		125	125	31.5
