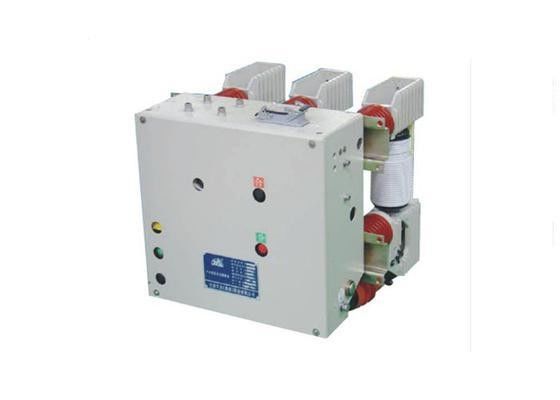

Tipo fijo disyuntor interior de VCB del vacío con el alto voltaje 12KV/40.5KV

Ampliación de imagen : Tipo fijo disyuntor interior de VCB del vacío con el alto voltaje 12KV/40.5KV

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	TIANAN Electric
Certificación:	GB1984, JB3855, DL403 and IEC standards
Número de modelo:	ZN12-12/40.5

Pago y Envío Términos:

Precio:	Pending
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	30 días
Condiciones de pago:	L/C, T/T, D/A, D/P
Capacidad de la fuente:	1000Sets por año

Contacto

Descripción detallada del producto

Válvulas de tensión:

Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efec

Corriente nominal:

630,1250,1600,2000,2500,3150

Número de postes:

Alturas:

≤2000m

Resaltar:

dispositivos de protección eléctricos

distribución de poder inteligente

VCB interruptor de circuito de vacío interior de tipo fijo con alta tensión 12KV / 40.5KV

1. Características generales

Interruptores de vacío de alta tensión para interiores de la serie ZN12-40.5Se aplica al sistema de energía de 35KV de tres fases AC 50HZ. para el estructura cerámica"proliferación del arco de ruptura generada cuando no se produce la distribución de corriente en el contacto con el mismo fenómeno de fusión local,pero también tiene un voltaje de energía de arco bajo (20-200V) y una corriente de corte baja (4-5A), y operan con organizaciones de alta fiabilidad.

2Condición del medio ambiente

Altitud: no superior a 2000 m
Temperatura ambiente:no superior a +40°C, no inferior a -10°C
Humedad relativa:humedad relativa media diaria:≤95%;humedad relativa media mensual≤90%;presión de vapor saturado media diaria ≤ 2,2KPa;valor medio mensual ≤ 1,8KPa
Intensidad del terremoto:≤ 8 grados
La instalación debe estar libre de incendios, explosiones, vibraciones severas, corrosión química y contaminación grave.

3Datos técnicos

- No, no es así.	Punto de trabajo	Unidad	Datos obtenidos
1	Válvulas de tensión	KV	40.5
2	Corriente nominal	A. No	1250,1600,2000,2500,3150
3	Frecuencia nominal	HZ	50
4	Tiempo corto nominal con corriente de espera	Los demás:	25,31.5
5	Tiempos de corte de corriente de cortocircuito nominal		20
6	Vida útil de las máquinas	las veces	30000
7	Impulso eléctrico nominal con voltaje de soporte	KV	185
8	Secuencia de funcionamiento nominal		O-0.3S-CO-180S-CO
9	Voltado de cierre y apertura del electroimán	V.	Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.110
10	Válvulas de descarga de no tensión	V.	Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.110
11	Frecuencia de potencia nominal de corta duración, tensión resistente (1min)	KV	95
12	Horario de apertura	ms	30 ≤ t ≤ 75
13	Horario de cierre	ms	30 ≤ t ≤ 65
14	Tiempo de almacenamiento de energía	el	≤ 15 años

4Aplicación

El interruptor de vacío de alta tensión para interiores de la serie ZN12-40.5 es el interruptor principal que se aplica a los interruptores de la serie KYN-40.5/GBC-40.5.el interruptor está instalado en el carrito de mano del gabinete de interruptores.Este tipo también se puede utilizar paraUnidad de montaje fijaen el equipo de conmutación XGN-40.5.

Este interruptor fue diseñado como una unidad que reúne Se puede utilizar un mecanismo operativo especial de almacenamiento de energía de resorte en el funcionamiento AC / DC, operación manual.
