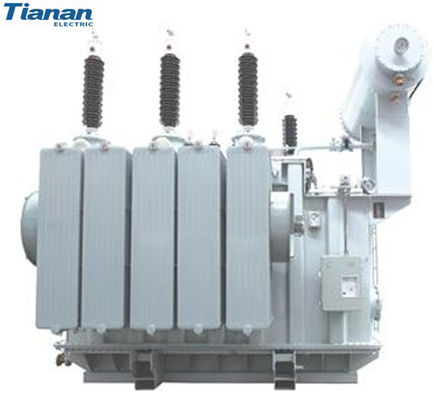

Transformador de energía sumergido en aceite de 35 kV con estructura de bobina toroidal y tamaño compacto para el aumento de la energía eólica

Ampliación de imagen : Transformador de energía sumergido en aceite de 35 kV con estructura de bobina toroidal y tamaño compacto para el aumento de la energía eólica

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	Tianan Electric
Certificación:	ISO9001-2000, ISO9001, CCC
Número de modelo:	ZGS-Z.F-/11

Pago y Envío Términos:

Cantidad de orden mínima:	1SET
Precio:	Pending
Detalles de empaquetado:	Desnudo
Tiempo de entrega:	días 60work
Condiciones de pago:	L/C, T/T, D/P, D/A, Western Union, Moneygram
Capacidad de la fuente:	2000set por año

Contacto

Descripción detallada del producto

Altitud:

≤3000m

Grado de contaminación:

Estructura de la bobina:

toroidal

Tensión nominal:

10kV-35kV

Resaltar:

subestación del transformador del acuerdo 35kV

Subestación toroidal del transformador de la estructura de la bobina

Subestación del transformador del acuerdo del CCC

Subestación de transformadores compactos de 35 kV con estructura de bobina toroidal

Subestación combinada de transformadores de energía eólica

La subestación de transformadores combinados de la serie ZGS-Z.F-/11 para la generación de energía eólica está diseñada para sistemas de suministro de energía terminal de 10 kV a 35 kV.que sirve como subestación integral con distribución de energía integrada, capacidad de medición, control y protección.

Diseño integral del sistema

Esta subestación incorpora interruptores de carga de alta calidad, fusibles de protección de respaldo y fusibles de enchufe en el lado de alto voltaje, junto con equipos de control, sistemas de distribución de energía, iluminación,y instalaciones de mantenimiento en el lado de baja tensiónEl medio de aislamiento y extinción de arco utiliza aceite de transformador para un rendimiento óptimo.

Ventajas clave

Tamaño compacto y diseño ligero
Funcionamiento con bajo ruido y pérdida de energía
Funciones de seguridad mejoradas contra el robo
Función de capacidad de sobrecarga
Protección integral de los fusibles en todo el rango
Requisitos de mantenimiento simplificados

Condiciones de funcionamiento estándar

Altitud máxima: 2000 metros
Rango de temperatura ambiente: desde -40°C hasta +45°C
Humedad relativa: media diaria ≤95%, media mensual ≤90%
Instalación: sólo en ambientes interiores
Medio ambiente de servicio: Sitios libres de riesgos de incendio/explosión, contaminación grave, corrosión química y vibraciones excesivas

Para aplicaciones que excedan estas condiciones estándar, consulte con nuestro equipo técnico para obtener soluciones personalizadas.

Especificaciones técnicas

Parámetro	Especificación
Voltagem del sistema	35 kV
Válvulas de tensión de funcionamiento	40.5 kV
Válvulas de carga de los motores de las categorías M1 y M2	38.5 kV, 36.75 kV, 35 kV
Válvulas de tensión nominal (lado LV)	00,69 kV, 0,66 kV
Capacidad nominal	de 900 kVA a 3350 kVA
Rango de aprovechamiento de HV	± 5% o ± 2 × 2,5%
Grupo de conexión	Dyn11 o Yyn0
