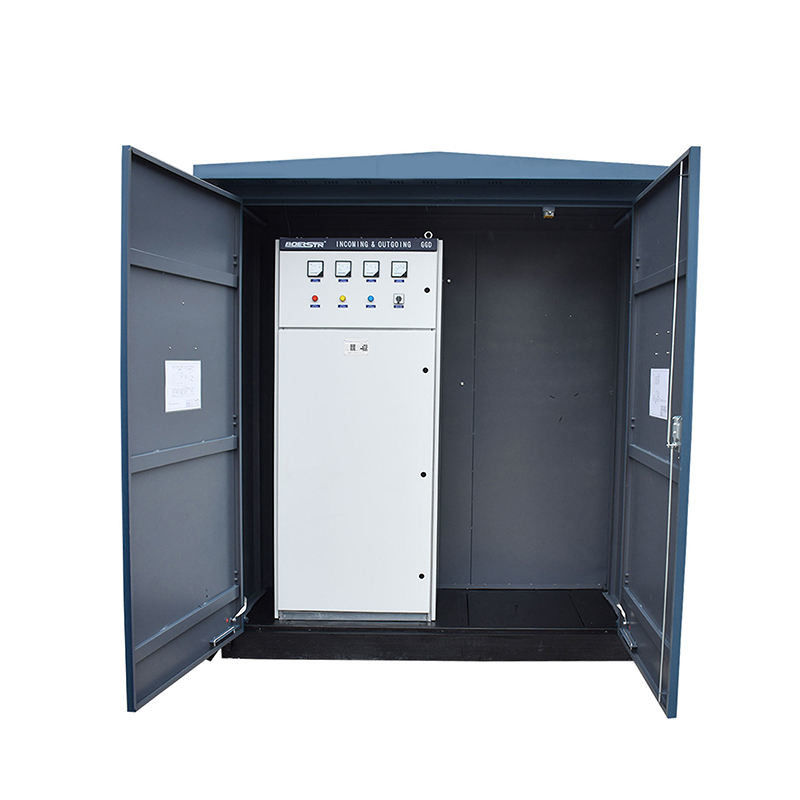

Subestación de Transformador de Distribución Prefabricada Antiexplosiva de 132KV 16000KVA Subestación de Transformador Compacta

Ampliación de imagen : Subestación de Transformador de Distribución Prefabricada Antiexplosiva de 132KV 16000KVA Subestación de Transformador Compacta

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	Tianan Electric
Certificación:	IEC
Número de modelo:	CZBT1-132

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	Pending
Detalles de empaquetado:	Cartón de madera
Tiempo de entrega:	45 días
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	10000 unidades/año

Contacto

Descripción detallada del producto

Frecuencia:	50Hz	Condiciones especiales:	Depende del cliente
Voltaje del sistema:	132KV 145Kv	Capacidad:	16000KVA
Nivel de sonido:	≤ 65 dB	Exactitud de la protección:	5P20
Resaltar:	Subestación a prueba de explosiones del transformador de la distribución , Subestación prefabricada del transformador de la distribución , Transformador prefabricado de la distribución de poder

Subestación de transformadores de distribución prefabricada de 132 kV - A prueba de explosión

Subestación móvil montada en vehículo

La primera subestación móvil montada en un vehículo de China, entregada a Irak en diciembre de 2008.y fabricados de forma independiente.

Estructura de diseño modular

Dividido en parte HV, transformador principal y sala de interruptores LV
El interruptor HV utiliza ZF10-145 ((L) como interruptor principal, montado en semirremolque
El lado LV incluye el interruptor, la potencia de control, el panel de CC y el dispositivo de protección de control.

Condiciones de servicio

Condiciones ambientales

Altitud ≤ 1000 m
Rango de temperatura ambiente: desde -25°C hasta +40°C
Velocidad del viento (en exteriores) ≤ 35 m/s
Humedad relativa ≤ 90% a +25°C
La ubicación de la instalación debe estar libre de incendios, explosiones, corrosión química y vibraciones excesivas.

Condiciones de movimiento

Velocidad máxima ≤ 30 km/h en carreteras planas
Velocidad máxima ≤ 10 km/h en carreteras irregulares

Nota: Si las condiciones anteriores no pueden satisfacer los requisitos, los clientes pueden consultar con el fabricante para obtener una solución.

Especificaciones técnicas

Especificaciones generales

Punto de trabajo	Unidad	Parámetro
Voltagem del sistema	el kV	132
Válvulas de tensión	el kV	145
Frecuencia nominal	HZ	50
Corriente nominal	A. No	2000, 1600
Frecuencia de potencia nominal de 1 min, tensión resistente	el kV	275
Impulso eléctrico nominal resistir la tensión	el kV	650
Corto tiempo nominal resistir corriente	KA	25, 31.5, 40
Tiempo de resistencia de corta duración	el	3
Cantidad máxima nominal de resistencia a la corriente	KA	63, 80, 100

Especificaciones del interruptor

Punto de trabajo	Unidad	Parámetro
Voltagem del sistema	el kV	132
Válvulas de tensión	el kV	145
Frecuencia nominal	HZ	50
Corriente nominal	A. No	2000
Frecuencia de potencia nominal de 1 min, tensión resistente	el kV	275
Impulso eléctrico nominal resistir la tensión	el kV	650
Tiempo corto nominal resistir corriente / tiempo	KA/s	40/4
Cantidad máxima nominal de resistencia a la corriente	KA	100
Corriente de corte de cortocircuito nominal	KA	40
Corriente de cortocircuito nominal	KA	100
Componente de corriente continua	%	40
Secuencia de funcionamiento nominal		O _0.3s_ CO _180s_ CO
Horario de apertura	ms	Las demás:
Horario de cierre	ms	105 ± 15
Tiempo de interrupción	ms	≤ 60 años
No simultáneidad entre polos - cierre	ms	≤ 5 años
No simultáneidad entre polos - Apertura	ms	≤ 3 años
Número de fracturas de cada poste		1
Resistencia mecánica	Tiempos	≥6000
Tiempos de interrupción continuos a plena capacidad	Tiempos	≥ 20
Presión del gas SF6 (20°C) - Valor nominal	MPa	0.60
Presión del gas SF6 (20°C) - Valor de alarma	MPa	0.55
Presión del gas SF6 (20°C) - Valor de bloqueo	MPa	0.50
Contenido de humedad del gas SF6 - Valor aceptable	Pdm	≤ 150
Contenido de humedad del gas SF6 - Valor admisible de funcionamiento	Pdm	≤ 300
Tasa anual de fuga de gas SF6	%	≤ 05
Peso total de cada interruptor	En kg	2000

Parámetros del transformador de corriente

Relación actual	Capacidad de salida nominal VA	Nivel de exactitud de la medida	Nivel de exactitud de protección
150/5	20	0.5	5P20
300/5.	20	0.5	5P20
500/5.	30	0.5	5P20
750/5.	30, 40	0.5	5P20
1000/5.	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000 y 2005	50	0.5	5P20

Nota: El transformador de corriente de buje recto está conectado en el interruptor.

Parámetros del detector de rayos

Punto de trabajo	Unidad	Parámetro
Voltagem del sistema	el kV	132
Válvulas de tensión	el kV	150
Frecuencia nominal	HZ	50
Corriente de descarga nominal	KA	10
Válvula de referencia de 1mA de CC	el kV	≥ 245
Válvulas eléctricas de alta tensión	el kV	≤ 435
Válvula de tensión residual durante el funcionamiento de la corriente de impulso	el kV	No más de 300
Válvula de voltaje residual bajo corriente de impulso de onda pronunciada (pico)	el kV	≤ 490

Parámetros del detector de rayos en el punto neutro

Punto de trabajo	Unidad	Parámetro
Voltagem del sistema	el kV	132
Válvulas de tensión	el kV	90
Frecuencia nominal	HZ	50
Corriente de descarga nominal	KA	1.5
Válvula de referencia de 1mA de CC	el kV	≥ 140
Válvulas eléctricas de alta tensión	el kV	No superior a 260
Válvula de tensión residual durante el funcionamiento de la corriente de impulso	el kV	≤ 240
Válvula de voltaje residual bajo corriente de impulso de onda pronunciada (pico)	el kV	/

Parámetros del equipo de interruptor lateral de bajo voltaje

Punto de trabajo	Unidad	Parámetro
Voltagem del sistema	el kV	11.5
Válvulas de tensión	el kV	12
Frecuencia nominal	HZ	50
Corriente nominal	A. No	2000, 1600, 1250
Frecuencia de potencia nominal de 1 min, tensión resistente	el kV	42/48
Impulso eléctrico nominal resistir la tensión	el kV	75/85 y
Corto tiempo nominal resistir corriente	KA	40, 31.5, 25
Tiempo de resistencia de corta duración	el	4
Cantidad máxima nominal de resistencia a la corriente	KA	100, 80, 63
Corriente de corte de cortocircuito nominal	KA	40, 31.5, 25
Corriente de cortocircuito nominal	KA	100, 80, 63
Secuencia de funcionamiento nominal		O _0.3s_ CO _180s_ CO
Resistencia mecánica	Tiempos	≥10000
