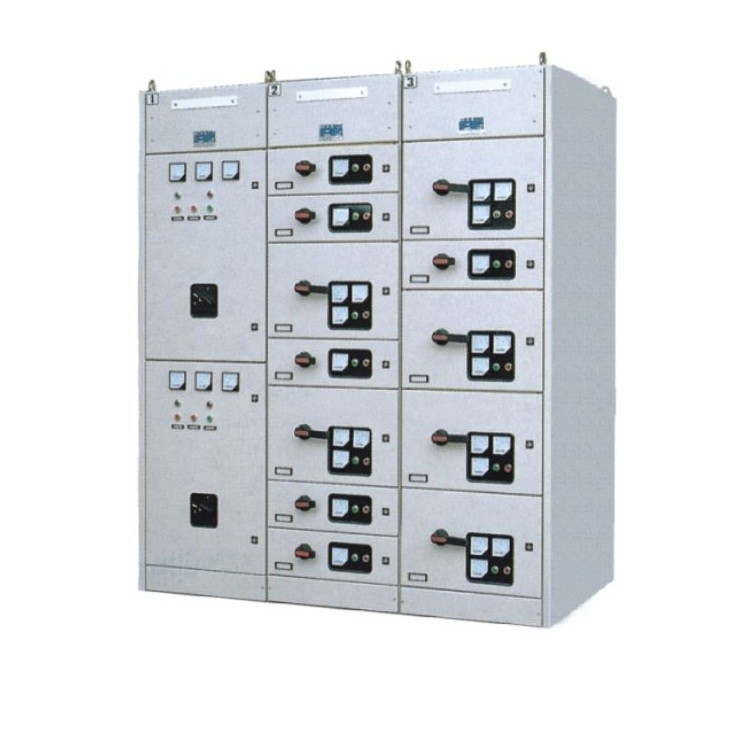

Descripción del producto:
El equipo de conmutación extraíble de baja tensión de la serie GCK (en lo sucesivo denominado equipo de conmutación) es desarrollado por nuestra empresa a medida que digiere y absorbe tecnologías avanzadas de productos internacionales similares.Adopción por el Parlamento Europeo: AC de tres fases 50Hz, 60Hz, voltaje nominal 660V, corriente nominal 5000A y sistema de alimentación de tres fases de cuatro alambres y tres fases de cinco alambres.Con respecto a la aceptación y distribución de energía eléctrica, es adecuado en centrales eléctricas, subestaciones, empresas industriales y mineras, edificios y hoteles, aeropuertos, muelles, etc.
Este producto está en línea con la norma internacional IEC 61439-2, la norma nacional GB 7251.12, con las características de alta capacidad de ruptura, buena estabilidad térmica dinámica, estructura novedosa, esquema eléctrico razonable y completo, serie, gran aplicabilidad, alto grado de protección,es ideal Productos renovados, su nivel técnico ha alcanzado el nivel internacional actual.
Condiciones de servicio
- Temperatura ambiente: máximo: +40°C, mínimo: -5°C (temperatura media diaria no superior a +35°C)
- aire fresco, humedad relativa no superior al 50% ((a una temperatura máxima de +40°C), una humedad relativa superior sólo permitida a una temperatura más baja ((como el 90% a una temperatura de +20°C),Pero teniendo en cuenta el cambio de temperatura, la condensación puede causar algún efecto.
- Altitud: la inclinación de un plano vertical no será superior a 5 grados durante la instalación del dispositivo, la altitud no será superior a 2000 m.
- En los medios no explosivos, el medio está libre de gases y polvo conductor que pueden corroer los gases metálicos y dañar el aislamiento.El uso del producto más allá del entorno para la condición técnica exigida Cliente debe negociar con nuestra empresa.
Parámetros técnicos:
| S.N. |
Descripción |
Unidad |
Parámetros |
| 1 |
Voltagem aislante nominal |
V. |
Acción de control de las emisiones |
| 2 |
Válvula de tensión de funcionamiento nominal |
V. |
El número de unidades de producción es el siguiente: |
| 3 |
Corriente nominal del bus horizontal |
A. No |
Máximo hasta 5000 |
| 4 |
Corriente nominal del bus vertical |
A. No |
Máximo hasta 1600 |
| 5 |
Corriente máxima del circuito de alimentación |
A. No |
4000 |
| 6 |
Corriente máxima del circuito del cajón |
A. No |
800 |
| 7 |
Capacidad máxima del motor de mando |
En kW |
320 |
| 8 |
La corriente máxima de resistencia del bus horizontal es de 0,1 s. |
KA |
40,105,176,220 |
| 9 |
Corto tiempo de resistencia a la corriente del bus horizontal ((1s) |
KA |
20,50,80,100 |
| 10 |
La corriente máxima de resistencia del bus vertical es de 0,1 s. |
KA |
40,105,143 |
| 11 |
Corto tiempo soportar la corriente de bus vertical ((1s) |
KA |
20,50,65 |
| 12 |
Frecuencia de potencia nominal soportar el voltaje ((1min) |
V. |
1890 |
| 13 |
Frecuencia de potencia secundaria soportar el voltaje ((1min) |
V. |
1890 |
| 14 |
Grado de protección del recinto |
|
Se aplicarán las siguientes medidas: |
| 15 |
Dimensión del recinto |
En el caso de los |
Ancho 600 ((800, 1000) X Profundidad 800 ((1000) X Alturas 2200 |
Nota de pedido:
Los clientes deberán proporcionar la siguiente información:
a. Esquema del cableado principal y diagrama del sistema de cableado único;
b. Diagrama esquemático o diagrama esquemático de cableado;
c. especificaciones y cantidad de equipos eléctricos en cada equipo de intercambio;
d. Permutación y combinación, plan de distribución de los equipos de interrupción.
