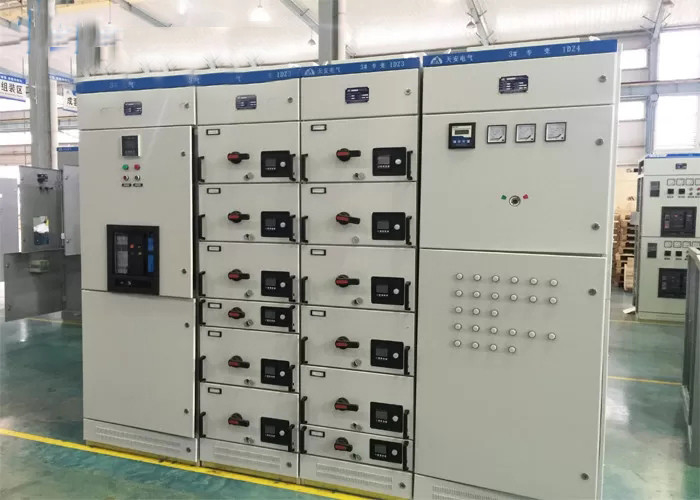

Dispositivos de conmutación AC LV de la serie GGD

Descripción del producto:

El equipo de conmutación AC LV de tipo GGD es adecuado para clientes de energía en centrales eléctricas, subestaciones, empresas mineras, edificios altos, hoteles, aeropuertos, puertos marítimos y muelles, etc. Se utiliza para la transferencia de energía,Distribución y control de energía, iluminación, protección del motor y equipos de distribución en el sistema de distribución de energía de 50 Hz CA, tensión nominal de hasta 690 V, corriente nominal de hasta 6300 A.

El equipo de interrupción GGD LV cumple con la norma IEC 61439-2, GB7251.12 < LV interruptor y equipo de control - parte 2: conjuntos completos de interruptor de energía y equipo de control >.

Complejidad del producto

Se deberán suministrar los siguientes documentos y accesorios:

a.Lista de embalaje

b,certificado de producto

c,Manual de funcionamiento

d,Informe de ensayo fuera de fábrica

e,dibujos relativos

f,Llave de la puerta del cubículo, manija de operación y piezas de repuesto enumeradas en el contrato

Esquema del circuito principal

El diseño del circuito principal del equipo de interrupción de GGD tiene 129 esquemas,un total de 298 especificaciones (sin incluir los esquemas y especificaciones derivados causados por los cambios en la función del circuito auxiliar y el voltaje de control)

GGD1-tipo 49 Esquemas 123 especificaciones que se muestran en el cuadro 2

GGD2-tipo 53 Esquemas 107 especificaciones que se muestran en el cuadro 3

GGD3-tipo 27 Esquemas 68 especificaciones que se muestran en el cuadro 3

Con el fin de satisfacer las necesidades de compensación de potencia reactiva, diseño de GGJ1, GGJ2 gabinete de compensación del condensador, 4 esquemas de circuito principal, un total de 12 especificaciones, véase el cuadro 5.
