Descripción del producto:

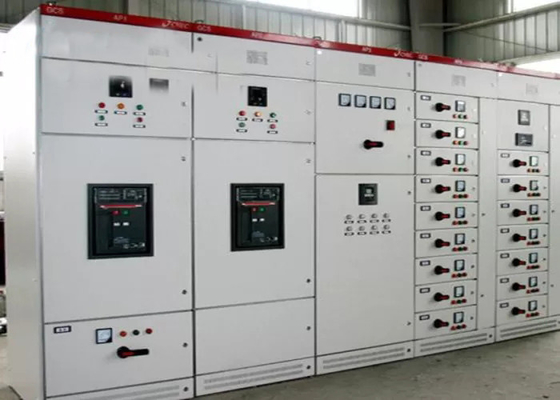

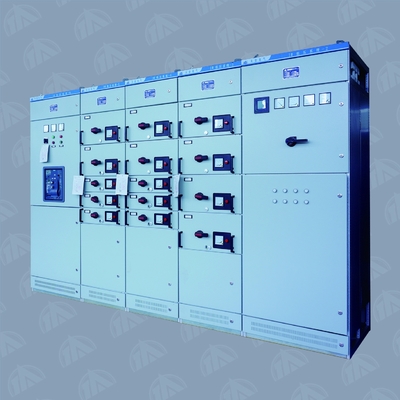

Dispositivo de interrupción de extracción de tipo LV de tipo GCS (en lo sucesivo denominado "dispositivo"),Está diseñado por el equipo de diseño del Ministerio de Industria de Energía Eléctrica y el Ministerio de Industria de Energía Mecánica de acuerdo con los requisitos del Departamento de Industria, el cliente y la organización de diseño.
En julio de 1996, el proyecto fue presentado a la Comisión de Energía, Energía y Energía.Este dispositivo ha pasado la identificación del Ministerio de Industria de Energía Eléctrica y el Ministerio de Industria de Energía Mecánica en Shanghai, ganó gran importancia y afirmación en los departamentos de energía.
Asuntos del Ministerio de Industria de la Energía Eléctrica y del Ministerio de Industria de la Energía MecánicaEn la actualidad, los usuarios de energía electrica han elegido y utilizado ampliamente los interruptores de tipo LV de extracción de tipo GCS.
Este dispositivo se ajusta a la norma pertinente, como la IEC 61439-2., GB7251.12 < Dispositivo de conmutación y dispositivo de control LV Parte 2: Dispositivo de conmutación y control eléctrico completo>, GB/T 24274-2009 < Dispositivo de conmutación y dispositivo de control de extracción LV>, etc.
Características:
1 Los materiales de la estructura principal son acero tipo C. Hay dos orificios de módulo en dos lados del acero de perfiles cuya distancia central es de 20 mm y 100 mm, la instalación interna es flexible y fácil.
6.2 Las cámaras de interruptor están aisladas en una cámara funcional, una cámara de barras y una cámara de cables. La función de cada cámara es relativamente independiente.
6.3 La forma estructural de la unidad de gabinete de alimentación en el gabinete de cajones puede dividirse en tres formas: gabinete de cajones, gabinete de separación fija, gabinete combinado de cajones y de separación fija.
6.4 El bus principal horizontal está instalado en la parte superior del equipo de conmutación, reservando el espacio trasero para la salida de cables, fácil para el trabajo en el sitio.
6.5 El diseño del compartimento del cable es fácil para el cable entrante y saliente.
6.6 Las dimensiones del armario son las siguientes:¿Qué quieres decir?Unidad:En el caso de los)
Aplicaciones:
Este dispositivo es adecuado en el sistema de distribución de centrales eléctricas, petróleo, química, metalurgia, industrias de hilado y otros edificios de gran altura.En sistemas altamente automáticos de centrales eléctricas y sistemas metalúrgicos, que necesitaba ser interfaz con el ordenador, este dispositivo se utiliza como un dispositivo de distribución LV completo para la distribución de energía, motor de control integrado,compensación reactiva utilizando en el sistema de generación de energía y el sistema de distribución de AC de tres fases de 50 ((60) Hz, tensión de trabajo nominal 380V ((400V), (690V), corriente nominal 4000A o inferior a 4000A.
Apoyo y servicios:
1Temperatura ambiente
Max: +40°C, Min:-5°C, la temperatura media diaria no excede los 35°C. La capacidad debe reducirse para funcionar si se supera la temperatura máxima.
2Aire limpio.
La humedad relativa no excederá del 50% cuando la temperatura máxima sea de +40°C. Cuando la temperatura sea inferior, se permite una humedad relativa superior, como el 90% cuando la temperatura sea de +20°C.pero el efecto de la condensación debe considerarse debido al cambio de temperatura.
3. Altitud
La inclinación de la pendiente no será superior a 5 grados cuando se instale, la altitud no será superior a 2000 m.
4En el medio sin riesgos de explosión, el medio no tiene gas y polvo conductor que pueda corroer el metal y dañar el aislamiento.
5Si el usuario tiene otros requisitos especiales, por favor negocie con nuestra empresa.
