Descripción del producto:
El interruptor de desconexión de alto voltaje se compone de varios componentes clave, incluidos aislantes, contactos, mecanismo de operación y una estructura de soporte.Los aislantes están hechos de materiales de alta calidad y tienen una distancia de deslizamiento de 16 mm/kVLos contactos están hechos de cobre o aleación de cobre y están diseñados para una alta conductividad y baja resistencia.El mecanismo de operación es fácil de usar y proporciona un rendimiento de conmutación confiableLa estructura de soporte está hecha de acero y proporciona una excelente estabilidad y durabilidad.
El interruptor de desconexión de alto voltaje tiene una vida útil mecánica de 2000 veces tanto para el interruptor CB como para el interruptor de conexión a tierra.Puede operar a una altitud de hasta 1000 metros y en un rango de temperatura ambiente de -25 ~ 40 °CEl interruptor tiene un voltaje nominal de 126 KV y es adecuado para su uso en sistemas de alta tensión.
El interruptor de desconexión de alto voltaje se utiliza ampliamente en los sistemas de transmisión y distribución de energía, así como en otras aplicaciones donde la electricidad de alto voltaje está presente.Es una herramienta esencial para garantizar la seguridad de los trabajadores y los equipos durante el mantenimiento., reparación y situaciones de emergencia.
Características:
- Nombre del producto: interruptor de desconexión de alto voltaje
- espesor del hielo: ≤ 100 mm
- Las condiciones de vida útil mecánica: CB:2000 veces ; interruptor de puesta a tierra:2000 veces
- Corriente nominal: 1600/1250/630 A
- Altitud: ≤ 1000 m
- Distancia central entre las fases: ≥ 2000 veces
- Palabras clave: interruptor aislante de alto voltaje, interruptor aislante de alto voltaje, interruptor de desconexión de alta potencia
Parámetros técnicos:
| Parámetro técnico |
Descripción |
| Nombre del producto |
Disjuntor de desacoplamiento de alta potencia |
| Fuerza de sujeción de la placa de contacto móvil de la hoja principal |
≥ 140 ± 30 N |
| Frecuencia de potencia resistir el voltaje a 1 min (valor efectivo) |
230/265 KV |
| Distancia central entre las fases |
≥ 2000 veces |
| Corriente nominal |
Las demás partidas |
| Las vidas mecánicas |
CB: 2000 veces ; interruptor de puesta a tierra: 2000 veces |
| Resistencia del circuito principal del interruptor de aislamiento |
≤ 75 μΩ |
| Temperatura ambiente |
-25 ~ 40 °C |
| Distancia de aislamiento entre fases |
≥ 1000 veces |
| espesor del hielo |
≤ 100 mm |
| Distancia de deslizamiento de los aislantes |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Tipo de producto |
Herramienta de corte de electricidad |
Principio de funcionamiento y estructura principal:

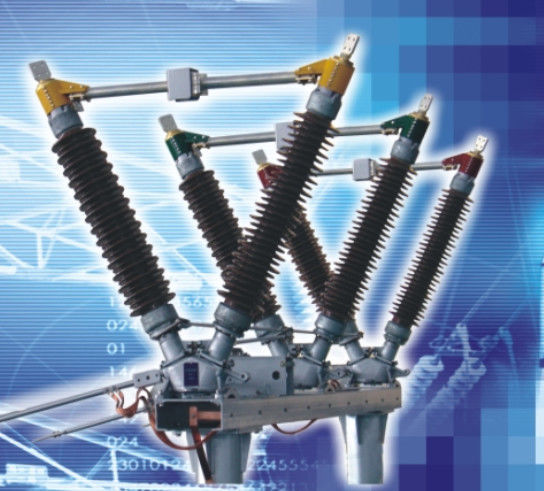

El interruptor de aislamiento de alto voltaje CA exterior GW5 (GT10) -126D/1600-40 es una estructura rotativa horizontal de doble columna, con cada polo del interruptor compuesto por una base, un circuito de corriente,y dos aislantes de postesHay un par de engranajes cónicos dentro de la base que pueden moverse hacia arriba y hacia abajo a lo largo de sus respectivos ejes para ajustar la condición de malla de los dos engranajes.Los dos postes aislantes forman un ángulo en forma de V de
50 °: el circuito de corriente se encuentra en el extremo superior del aislante de postes.conduciendo así el brazo conductor conectado a él a girar 90 grados, formando una fractura horizontal y completando la apertura y el cierre del circuito.
Uso del producto:
GW5 (GT10) -126D/1600-40 interruptor de aislamiento de alta tensión de CA exterior horizontal de sola interrupción es adecuado para sistemas con una frecuencia de CA de 50 Hz y un voltaje nominal de 110 KV.Se utiliza para cambiar las líneas de alta tensión en condiciones de carencia, así como aislar eléctricamente las barras de alta tensión, los interruptores y otros equipos eléctricos en mantenimiento de las líneas de alta tensión en funcionamiento.También se puede utilizar para cambiar corrientes capacitivas o inductivas pequeñas.
