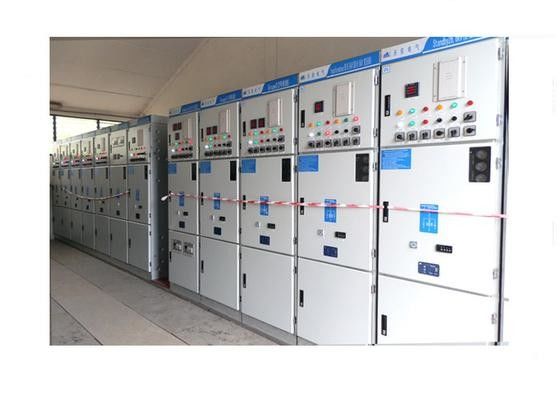

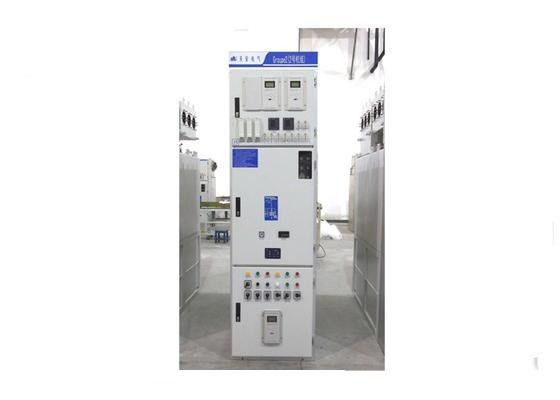

XGN49 Interruptor de alto voltaje / 33kV 1250A GIS SF6 Interruptor aislado por gas

Dispositivos de alta tensión / 33kV 1250A GIS SF6 Dispositivos aislados por gas

Resumen general:
Interruptores de gas para interiores de la serie XGN49es adecuado para centrales eléctricas, subestaciones, subestaciones combinadas y sistemas de energía eléctrica, que es una barra de bus único de CA de tres fases en interiores y una barra de bus única de sección con voltaje nominal de 50 Hz y 35 kV,utilizado para controlar, acepta y distribuye energía eléctrica.

Parámetros rápidos:

Condición del entorno de servicio:
Temperatura del aire: máximo: +40, mínimo: -25 (medio no superior a 35 en 24 horas)
Altitud sobre el nivel del mar: <= 3000 m
Humedad del aire: la humedad relativa media medida en 24 horas no es superior al 95%, la humedad relativa media mensual no es superior al 90%,la presión media de vapor de agua medida en 24 horas no es superior a 2.2 kPa, la presión media de vapor de agua por mes no será superior a 1,8 kPa.
Sin frecuentes vibraciones fuertes
El rango de interferencia electromagnética de inducción del sistema secundario no es superior a 1,6 kV.
Las condiciones excluidas de lo anterior deben negociarse con el fabricante.


En cuanto a la orden:
Por favor, proporcione los siguientes materiales al hacer el pedido:
A. Diagrama del número de esquema del circuito principal y del sistema de un solo cable, diagrama de Pareto;
B. Diagrama de distribución del cableado del bucle secundario, diagrama de Pareto del terminal;
C. Tipo, especificación y cantidad de componentes eléctricos dentro del equipo de interrupción;
D. Si los clientes no solicitan el material y las especificaciones de la barra de bus, presentan los requisitos del fabricante;
E. Si el equipo de interrupción se utiliza en condiciones ambientales especiales, deberá estar marcado al ordenarlo.
F. Si no se solicita, el color del interruptor corresponde a las normas del fabricante.
G. Energía almacenada, control, voltaje de la fuente de alimentación de la señal del circuito auxiliar;
H. Uso de cada uno de los lados de los SIG;
I. Variedad y cantidad de repuestos y accesorios necesarios.
