Datos del producto:
Pago y Envío Términos:
|
| Ambiente: | Cubierta | Corriente clasificada: | 630A |
|---|---|---|---|
| Productos típicos: | SOLDADOS ENROLLADOS EN EL EJÉRCITO | Grado de la protección: | IP4X |
| Alta luz: | dispositivo de distribución medio del voltaje,los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado |
||
General

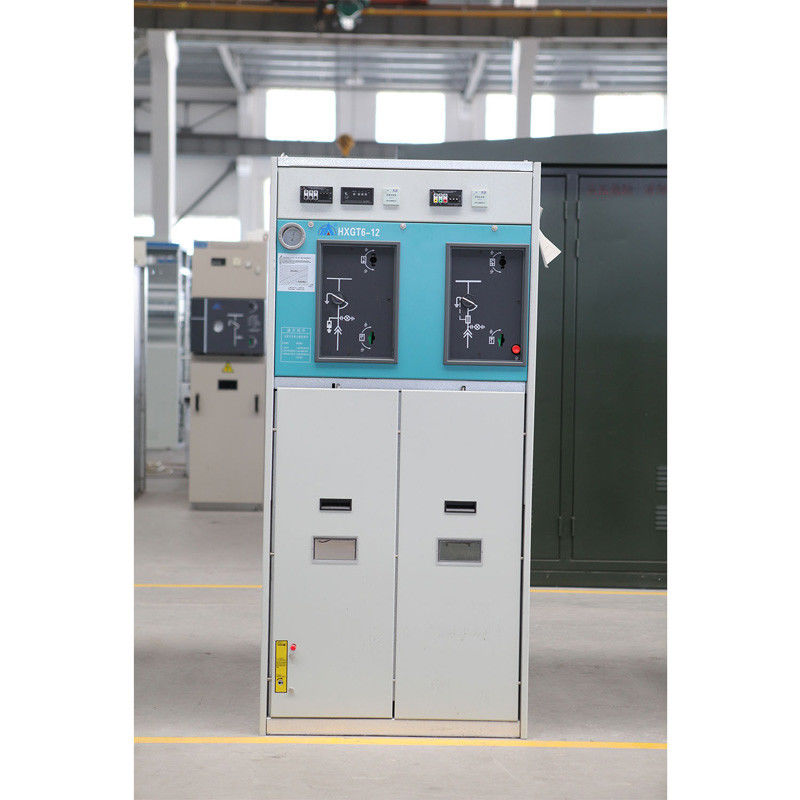

Los SOLDADOS ENROLLADOS EN EL EJÉRCITO son convenientes para la central eléctrica, la subestación, la subestación combinada y el sistema eléctrico eléctrico, que es sola barra de distribución interior trifásica de la CA y seccionamiento de la sola barra de distribución con 50Hz, voltaje clasificado 35kV, usado para controlar, para aceptar y para distribuir energía eléctrica.
Módulos disponibles
>> C: Interruptor del cable
>> De: Conexión de cable directa con la conexión a tierra
>> D: Conexión de cable directa
>> F: Desenganche del Interruptor-fusible
>> V: Disyuntor del vacío
>> Sea: Conexión a tierra de la barra de distribución
>> Sl: Barra de distribución Sectionalizer, interruptor de rotura de carga
>> SV: Barra de distribución Sectionalizer, disyuntor del vacío
>> CB: Módulo del disyuntor
>> M: Módulo medidor
>> Mt: Módulo medidor de la tarifa
Diseño funcional
1. Confiable
Cada compartimiento se supervisa individualmente y tiene su propio dispositivo del alivio de presión.
2. Seguridad
Los componentes laterales primarios se incluyen hermético, compartimiento llenado gas y así insensible
a la atmósfera, &dust de la suciedad.
3. Ahorro de espacio
Un pie más pequeño imprime todas las operaciones en el frente del dispositivo de distribución.
4. Económicamente eficiente
Requisito del espacio reducido y de la superficie. Compartimiento sin necesidad de mantenimiento largo del gas de la vida de servicio.
Especificaciones
| No. | Artículo | unidad | Parámetro | |
| 1 | Voltaje clasificado | Kilovoltio | 12 | |
| 2 | Corriente clasificada de la barra de distribución principal | A | 630 | |
| 3 | Corriente clasificada | A | 630 | |
| 4 | Frecuencia clasificada | HERZIOS | 50 | |
| 5 | Corriente a corto plazo clasificada del withstand | KA | 20 | |
| 6 | Tiempo continuo del breve periodo de tiempo clasificado | S | 4 | |
| 7 | Corriente máxima clasificada del withstand | KA | 50/125 | |
| 8 | Cortocircuito clasificado que hace la corriente | KA | 50 | |
| 9 | Carga activa clasificada que rompe la corriente | A | 630 | |
| 10 | Lazo cerrado clasificado que rompe la corriente | A | 630 | |
| 11 | Corriente de fractura de cable-carga clasificada | A | 10 | |
| 12 | El interruptor de la conexión a tierra clasificado corriente a corto plazo de la resistencia | KA | 20 | |
| 13 | Poniendo a tierra el interruptor valorado duración del cortocircuito | S | 4 | |
| 14 | Poniendo a tierra el interruptor valorado corriente máxima del withstand | KA | 50 | |
| 15 | Nivel del aislamiento del grado | poder 1min withstand de la frecuencia voltaje | Kilovoltio | (entre fases/fase-a-tierra) 42; (aislando distancia) 48 |
| impulso de relámpago voltaje de withstand (valor máximo) | Kilovoltio | (entre fases/fase-a-tierra) 75; (entre fases/fase-a-tierra) 85 | ||
| 16 | resistencia de lazo importante | ≤400 | ||
| 17 | vida mecánica | Interruptor de la carga | tiempo | 5000 |
| Interruptor de la conexión a tierra | tiempo | 2000 | ||
| 18 | poder subsidiario del lazo 1min voltaje de withstand de la frecuencia | Kilovoltio | 2 | |
| 19 | Presión de gas clasificada SF6 (presión de indicador 20ºC) | Mpa | 0,04 | |
| 20 | Tarifa anual de la salida del gas SF6 | el 1% | ||
| 21 | Grado de la protección | IP4X | ||
