Datos del producto:
Pago y Envío Términos:
|
| Corriente clasificada: | 630A, 125A | Tensión nominal: | 12KV |
|---|---|---|---|
| Grado de protección: | IP67 | Dimensiones: | 400*750*1500 |
| Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,dispositivo de distribución medio del voltaje |
||
dispositivo de distribución medio del voltaje 12kv, dispositivo de distribución eléctrico Rmu del milivoltio del aislamiento sólido
dispositivo de distribución medio RMU del aislamiento sólido del dispositivo de distribución del voltaje 12KV
Descripción

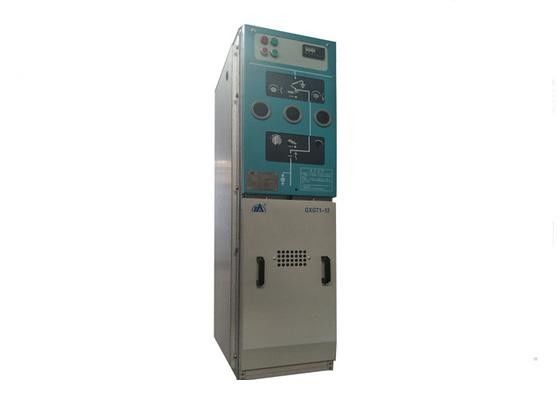

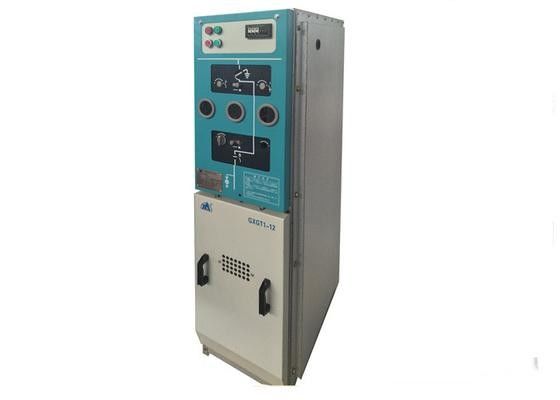

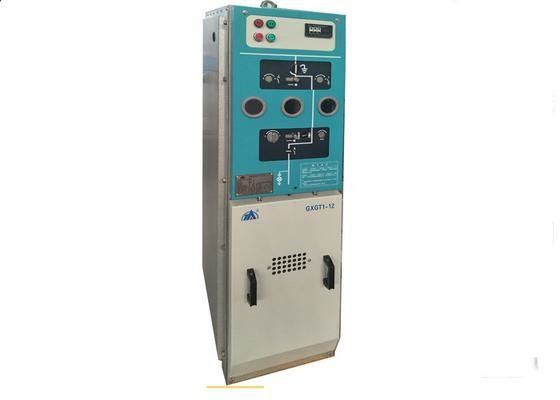

El dispositivo de distribución del aislamiento sólido GXGT1-12 es un equipo ambiental que se aísla y se sella completamente, las piezas vivas se sella en cilindro aislador de la resina de epoxy con proteger de la conexión a tierra pintado en la barra de distribución del lacre de la superficie exterior y de la goma de silicona. El tipo enchufable barra de distribución del aislamiento sólido se utiliza para conectar dos dispositivos de distribución vecinos. El dispositivo de distribución entero no se influencia con el ambiente externo.
El dispositivo de distribución del aislamiento sólido GXGT1-12 consiste en el dispositivo de distribución de la carga del vacío, el gabinete del equipo de la combinación del interruptor-fusible de la carga del vacío y el gabinete del disyuntor del vacío. Es conveniente para la CA trifásica 10kV, 50Hz escogen el sistema de la barra de distribución para la aceptación y la distribución del equipo de la energía. Tiene control, la protección, la supervisión y funciones de comunicación para el circuito. Se aplica en aeropuerto, subterráneo, los edificios grandes, subestación secundaria y las empresas industriales y de la explotación minera, etc, especialmente para el lugar con el espacio estrecho, el mún ambiente, la mucha altitud y la petición para sin necesidad de mantenimiento.
| S/N | Nombre | Unidad | Gabinete del aislamiento sólido GXGT1-12 | Interruptor de la carga del módulo de C | Equipo combinado módulo de F | V disyuntor del módulo | ||
| 1 | Voltaje clasificado | kilovoltio | 12 | |||||
| 2 | voltaje de Withstand de frecuencia de poder 1min (r.m.s) (entre las fases, conectar a tierra fractura) | kilovoltios | 42/48 | |||||
| 3 | Voltaje de Withstand de impulso de relámpago (r.m.s) (entre las fases, conectar a tierra fractura) | kilovoltio | 75/85 | |||||
| 4 | Corriente clasificada | A | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | Frecuencia clasificada | Herzios | 50 | |||||
| 6 | Cortocircuito clasificado que rompe la corriente | ka | 20,25 | 31,5 | 20,25 | |||
| 7 | Fuera de la falta de conexión a tierra de la fase que rompe la corriente | ka | 17,3, 21,7 | |||||
| 8 | Corriente de carga clasificada del cable | A | 10 | 25 | ||||
| 9 | Withstand a corto plazo clasificado actual/tiempo de la duración del cortocircuito | kA/s | 20,25/4 | 20/4 | 20,25/4 | |||
| 10 | Corriente máxima clasificada del Withstand | ka | 50,63 | 50 | 50,63 | |||
| 11 | Cortocircuito clasificado que hace la corriente (pico) | ka | 50,63 | 50 | 50,63 | |||
| 12 | Secuencia de operación clasificada | O-0.3s-CO-180s-CO | ||||||
| 13 | Clasificado asuma el control la corriente (de la transferencia) | A | 3500 | |||||
| 14 | Descarga parcial | PC | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | Vida mecánica | Épocas | 10000 | |||||
| 16 | Clase interna del arco | IAC |
Clase de AFLR 20kA/0.5s |
|||||
| 17 | Nivel de la protección | Cuerpo electrificado que sella IP67, cubículo IP4X | ||||||
