Datos del producto:
Pago y Envío Términos:
|
Estructura: | tipo incluido retirable | Tensión nominal: | 3,6, 7,2, 12kV |
---|---|---|---|
Corriente clasificada de busuar principal: | 630~4000A | resistencia de lazo importante: | ≤400 |
Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,dispositivo de distribución medio del voltaje |

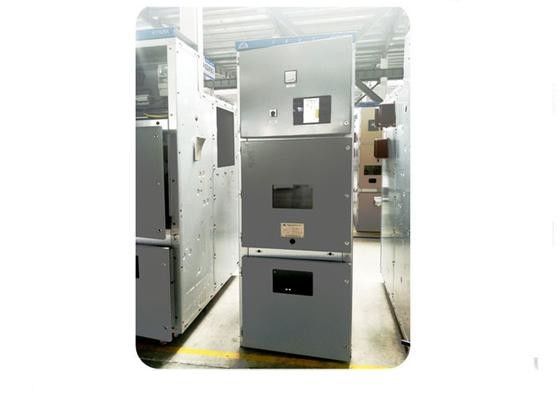

12KV mediados de - dispositivo de distribución de la CA de la distribución de Electric Power del soporte
Descripción
Dispositivo de distribución revestido/gabinete del metal interior de la CA de KYN28A-12Seiries. Es conveniente para el voltaje clasificado CA trifásico 12KV, sistema eléctrico clasificado de la frecuencia 50Hz recibir y distribuir la energía eléctrica y controlar, proteger y supervisar el circuito.
Cumpla el estándar: Condiciones técnicas generales del dispositivo de distribución Metal-incluido de la CA de GB3906-97 3-35KV, del dispositivo de distribución de alto voltaje GB11022-89, 1990) dispositivos de distribución de la CA de IEC298 (y equipos Metal-incluidos del control con voltaje clasificado sobre 1kv y 50kv o abajo.
Uso
El dispositivo de distribución incluido retirable 12KV se utiliza principalmente en centrales eléctricas, los generadores de poder pequeños y medianos, las empresas industriales y de la explotación minera, y las subestaciones secundarias del sistema eléctrico para la recepción del poder, la transmisión de poder, y el inicio del motor de alto voltaje de gran tamaño para ejecutar control, la protección, y el monitor.
Parámetro
No. |
Artículo |
unidad |
Parámetro |
|
1 |
Voltaje clasificado |
Kilovoltio |
12 |
|
2 |
Corriente clasificada de la barra de distribución principal |
A |
630 |
|
3 |
Corriente clasificada |
A |
630 |
|
4 |
Frecuencia clasificada |
HERZIOS |
50 |
|
5 |
Corriente a corto plazo clasificada del withstand |
KA |
20 |
|
6 |
Tiempo continuo del breve periodo de tiempo clasificado |
S |
4 |
|
7 |
Corriente máxima clasificada del withstand |
KA |
50/125 |
|
8 |
Cortocircuito clasificado que hace la corriente |
KA |
50 |
|
9 |
Carga activa clasificada que rompe la corriente |
A |
630 |
|
10 |
Lazo cerrado clasificado que rompe la corriente |
A |
630 |
|
11 |
Corriente de fractura de cable-carga clasificada |
A |
10 |
|
12 |
El interruptor de la conexión a tierra clasificado |
KA |
20 |
|
13 |
Poniendo a tierra el interruptor valorado |
S |
4 |
|
14 |
Poniendo a tierra el interruptor valorado |
KA |
50 |
|
15 |
Nivel del aislamiento del grado |
poder 1min |
Kilovoltio |
(entre fases/fase-a-tierra) 42; |
impulso de relámpago |
Kilovoltio |
(entre fases/fase-a-tierra) 75; |
||
16 |
resistencia de lazo importante |
≤400 |
||
17 |
vida mecánica |
Interruptor de la carga |
tiempo |
5000 |
Interruptor de la conexión a tierra |
tiempo |
2000 |
||
18 |
poder subsidiario del lazo 1min |
Kilovoltio |
2 |
|
19 |
Presión de gas clasificada SF6 |
Mpa |
0,04 |
|
20 |
Tarifa anual de la salida del gas SF6 |
el 1% |
||
21 |
Grado de la protección |
IP4X |
