Datos del producto:
Pago y Envío Términos:
|
| puerta de gabinete: | placa del aleación-acero | recinto: | placa de acero inoxidable |
|---|---|---|---|
| Corriente clasificada de la barra de distribución: | 630/1250A | Tarifa anual de la salida del gas SF6: | el ≤0.2% |
| Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,dispositivo de distribución medio del voltaje |
||

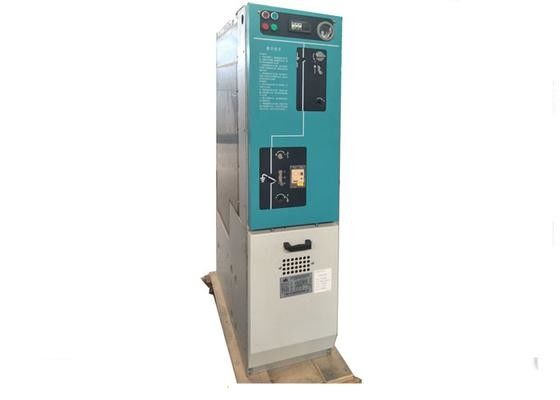

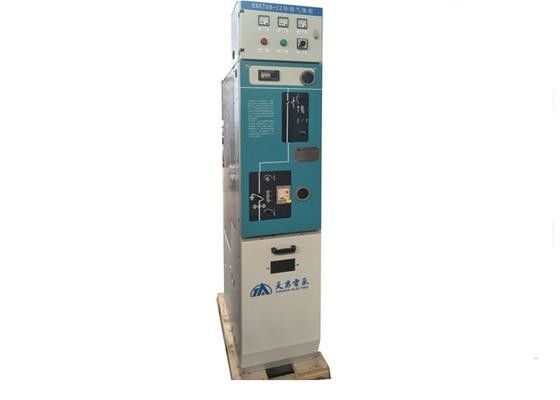

Gas - metal del aislamiento - dispositivo de distribución incluido/dispositivo de distribución del disyuntor del vacío
Descripción
El dispositivo de distribución es una clase de aparato compuesto que selle todos los circuitos principales en un recinto del metal y toma el gas SF6 como medio de la extinción y del aislamiento del arco. Es conveniente para la fuente de alimentación de la red de anillo y el doble irradia la fuente de alimentación en red de la fuente de alimentación de 10kV milivoltio. También se utiliza en fuente de alimentación terminal. Debido al uso de la fuente de alimentación de la red de anillo aumenta la confiabilidad de la fuente de alimentación, él se utiliza especialmente en las plantas minerales, área de la residencia, escuelas, parques, y así sucesivamente para la distribución de poder y controlar. Además, debido a su conexión e instalación convenientes, pequeño volumen, también se utiliza en la subestación como equipo de alto voltaje en lado primario.
Notas para la orden
1. Número importante y sola línea diagrama sistemático, carta del esquema de la conexión de la disposición;
2. Diagrama esquemático del circuito secundario, diagrama terminal del arreglo (sin el diagrama terminal del arreglo, será tomado por la especificación del fabricante);
3. La especificación y el tipo del cable y de la terminación del cable deben ser confirmados al ordenar;
4. Si el dispositivo de distribución se utiliza en el ambiente especial, el cliente debe negociar con el fabricante al ordenar;
5. Si los recambios o los accesorios están en necesidad, el cliente debe proporcionar su nombre y cantidad.
| Artículo | unidad | Parámetro | |||
| Voltaje clasificado | Kilovoltio | 12,24 | |||
| Corriente clasificada de la barra de distribución | A | 630,1250 | |||
| Corriente clasificada | A | 630 | |||
| Frecuencia clasificada 1min | HERZIOS | 50/60 | |||
| Corriente a corto plazo clasificada del withstand | KA | 20/4,25/2 | |||
| Corriente máxima clasificada del withstand | KA | 50,63 | |||
| Cortocircuito clasificado que hace la corriente | KA | 50,63 | |||
| Corriente clasificada del dispositivo de distribución de la carga con el alambre del fusible | A | 100 | |||
|
Cortocircuito clasificado que rompe la corriente
|
fusible | KA | 31,5 | ||
| Disyuntor | KA | 20,25 | |||
| poder 1min withstand de la frecuencia voltaje |
(entre fases/fase-a-tierra/abismo)
|
Kilovoltio | 42/48,65/79 | ||
| impulso de relámpago voltaje de withstand (valor máximo) |
(entre fases/fase-a-tierra) (entre fases/fase-a-tierra | Kilovoltio | 75/85,125/145 | ||
| Resistencia del circuito | Dispositivo de distribución de la carga | μΩ | 130 | ||
| Gabinete compuesto del aparato (no incluir resistencia del fusible) | μΩ | 250 | |||
| Gabinete SF6 del disyuntor | μΩ | 140 | |||
| Presión de gas clasificada SF6 (presión de indicador 20ºC) |
Mpa | 0,04 | |||
| Tarifa anual de la salida del gas SF6 | el ≤0.2% | ||||
| Grado de la protección (recinto llenado gas) | IP67 | ||||
