Tipo fijo interior dispositivo de distribución aislado gas medio del voltaje con el metal revestido

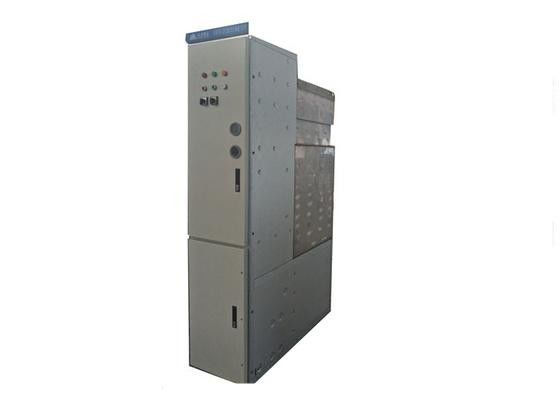

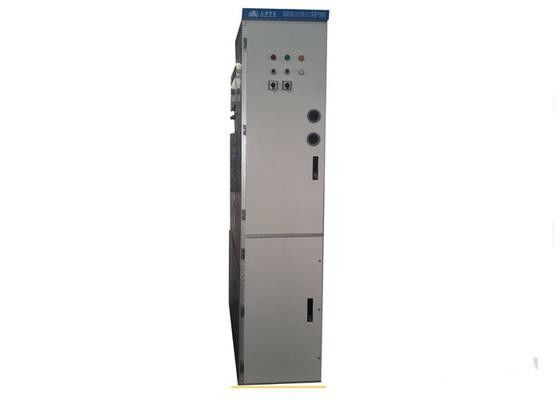

Ampliación de imagen : Tipo fijo interior dispositivo de distribución aislado gas medio del voltaje con el metal revestido

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Tianan Electric
Certificación:	VDE, CCC, ISO9001:2000
Número de modelo:	XGN75B-12

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	Pending
Detalles de empaquetado:	CASOS DE MADERA
Tiempo de entrega:	45 días del trabajo
Condiciones de pago:	L/C, D/P, T/T, D/A, Western Union, MoneyGram
Capacidad de la fuente:	5000 unidades por año

Contacto

Descripción detallada del producto

Válvulas de tensión:

11 KV, 12 KV

Corriente nominal:

1250A

Frecuencia nominal:

50 Hz

El tipo:

Gabinete de distribución

Resaltar:

los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado

dispositivo de distribución medio del voltaje

Gas interior aislado revestido de metal de voltaje medio AC interruptor tipo fijo

Resumen general

XGN75B-12 Dispositivo de interrupción de aire acondicionado HV aislado por gas en interiores revestido de metal (en lo sucesivo, "dispositivo de interrupción")SIG) es un interruptor de nueva generación, el interruptor principal no sólo se utiliza en un interruptor de vacío de mecanismo magnético permanente, sino también en un interruptor de circuito de vacío de mecanismo de resorte,todo el equipo de interrupción está compuesto por una parte de aislamiento del aire y un compartimiento SF6, es compacto o extensible y adecuado para la automatización de la distribución.

Características

El SIG tiene las ventajas de una estructura compacta, un funcionamiento flexible y un interconexión confiable, etc.Se pueden proporcionar esquemas técnicos satisfactorios para satisfacer los requisitos de los usuarios en los diferentes lugares de aplicación (especialmente los lugares con un entorno deficiente). Application of sensor technique and the latest protective relay plus advanced technical performance and flexible assemble scheme make an firm foundation for satisfaction of different requirements from user.

Aplicación

El SIG es adecuado para pequeñas subestaciones secundarias del sistema eléctrico, estaciones de conmutación, subestaciones tipo caja, comunidades de residencia, empresas industriales y mineras y supermercados,especialmente adecuado para lugares con consumo de energía estricto como el aeropuerto, metro, ferrocarril, etc.

Nombre		Unidad	Parámetros
Válvulas de tensión		el kV	12
Corriente nominal	Barras de buses principales	A. No	630 1250 2000 2500
Corriente nominal	Busbar de la rama	A. No	5 ¢1250
Frecuencia nominal		HZ	50
Frecuencia de potencia nominal Resistir a la tensión ((1min)	Entre fases, fase a tierra	el kV	42
	A través de la brecha abierta		49
Impulso eléctrico nominal Resiste la tensión	Entre fases, fase a tierra		75
Impulso eléctrico nominal Resiste la tensión	A través de la brecha abierta		85
Corriente de corte de cortocircuito nominal		KA	20 31.5 40
Corriente de resistencia a corto plazo nominal (4 s)		KA	20/4 31.5/4 40/4
Cantidad máxima nominal Resistir corriente		KA	50 80 100
Corriente de generación de cortocircuito nominal		KA	50 80 100
Clase de protección			Los requisitos de seguridad de las instalaciones de ensayo se aplican a las instalaciones de ensayo de la categoría II, incluidas las instalaciones de ensayo de la categoría III.
Dimensión del recinto ((AnchoProfundidadAlta)		En el caso de los	500x1000x1850
Vida mecánica	Interruptor de circuito con imán permanente	Tiempos	20000
Vida mecánica	Desconectador	Tiempos	5000
SF6 Presión nominal de inflación del gas (presión de calibración de 20 °C)		En el caso de las	0.04
SF6 Presión mínima de inflación del gas (presión de calibración para 20°C)		En el caso de las	0.03
SF6 Tasa anual de fuga de gas		Porcentaje	≤ 1 año
