Interruptor de alta tensión de 24 KV con cámara de extinción de arco de vacío y proceso APG

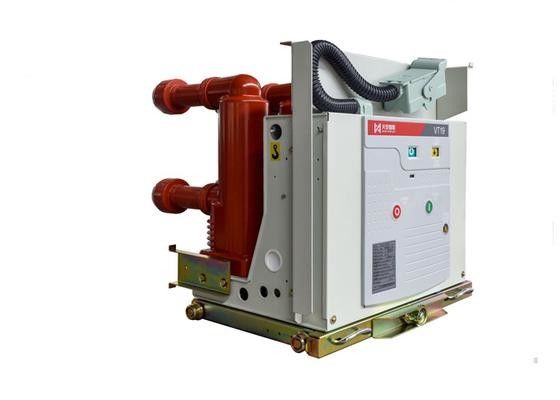

Ampliación de imagen : Interruptor de alta tensión de 24 KV con cámara de extinción de arco de vacío y proceso APG

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Tianan Electric
Certificación:	GB1984、GB/T11022、DL/T403 and IEC62271
Número de modelo:	VT19-24

Pago y Envío Términos:

Cantidad de orden mínima:	1 UNIDAD
Precio:	Pending
Detalles de empaquetado:	CASOS DE MADERA
Tiempo de entrega:	35 días del trabajo
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	2000pcs/año

Contacto

Descripción detallada del producto

Tensión nominal:

Postes integrados:

Proceso de APG

Corriente nominal:

630 A,1250 A

Tipo:

Tipo fijo / tipo de carro de mano

Resaltar:

disyuntor de alto voltaje del vacío

disyuntor del alto voltaje

Interruptor de alta tensión de 24 kV con cámara de extinción de arco de vacío de CA

En el caso de los productores exportadores de la República Popular China, la Comisión consideró que los precios de exportación de los productos incluidos en la muestra eran inferiores a los precios de exportación de la Unión.

Resumen del producto

El interruptor de vacío de alto voltaje para interiores VT19-24 está diseñado para sistemas eléctricos de CA de tres fases que operan a 50 Hz y 24 kV.Este interruptor sirve como un componente de control y protección en las operaciones mineras, centrales eléctricas y subestaciones.Su diseño especializado lo hace particularmente adecuado para aplicaciones que requieren un funcionamiento frecuente en condiciones de corriente nominal o múltiples interrupciones de corrientes de cortocircuito.

Este interruptor cumple con las normas nacionales e internacionales, incluidas GB1984, GB/T11022, DL/T403 e IEC62271.Cuenta con mecanismos de bloqueo fiables y puede utilizarse tanto en configuraciones de montaje en camión como en instalaciones fijas.

Estructura de la cámara de extinción de arco de vacío

La cámara de extinción de arco de vacío es el componente central responsable de soportar, hacer y romper la energía de corriente.Proporciona una capacidad superior de extinción de arco y una mayor durabilidad operativa.

Encuentro aislante:Construido con aluminio cerámico de alta intensidad, soldado con cubiertas de acero inoxidable en ambos extremos para formar una cavidad completamente sellada.
Cubierta de escudo metálico:La capa interna se compone o condensa rápidamente la humedad metálica generada durante las operaciones de fabricación y descomposición de terminales.Restaurar rápidamente la intensidad del medio aislante al tiempo que protege la carcasa cerámica de los daños por salpicaduras de metal.
Para la fabricación de tubos de acordeón de acero inoxidableEste componente crítico permite que el terminal móvil funcione dentro de la cámara de extinción de arco completamente cerrada,con su rendimiento de sellado y longevidad como factores clave para determinar la durabilidad mecánica de la cámara de extinción de arco de vacío.
Tecnología de los terminales:Utiliza terminales de cromo-cobre con tecnología de fundición avanzada para garantizar una función de rotura confiable, durabilidad eléctrica y niveles de sobrevolución operativos reducidos.

Parámetros técnicos de los interruptores de 24 kV

Parámetro	Especificación
Voltagem nominal	24 kV
Frecuencia nominal	50 Hz
Impulso de iluminación nominal Resistir a la tensión	de una potencia de 120 kV
Frecuencia de potencia nominal de 1 min Resiste el voltaje	65 kV
Secuencia de operación nominal	O-0.3s-CO-180s-CO
Corriente nominal (A)	6301250 1250 1600, 2000, 2500 y así sucesivamente.
Corriente de corte de cortocircuito nominal (r.m.s, kA)	20/25 31. ¿Qué es eso?5
Corriente de corte de circuito nominal (valor máximo, kA)	50/63. 80
Tiempo corto nominal Tiempo continuo de corriente/cortocircuito resistente (kA/s)	20- ¿Por qué no lo haces?
Valor máximo nominal de resistencia a la corriente (kA)	50/63. 80
Tiempos de ruptura del cortocircuito nominal	30 veces
Duración mecánica	20, 000 veces
Peso	Tipo fijo: ≤250 kg. Tipo de camión: ≤350 kg.

Características operativas

Características	Unidad	Valor
Distancia del terminal de contacto	En el caso de los	12 ± 1
Exceso de viaje	En el caso de los	4 ± 1
Apertura y cierre de tres fases asíncronas	ms	≤ 2 años
Tiempo de activación del terminal de contacto de cierre	ms	≤ 2 años
Horario de cierre y apertura - apertura	ms	≤ 50
Tiempo de cierre y apertura - Cierre	ms	≤ 70 años
Velocidad media de apertura (después de abrir 6 mm)	el número de unidades	1.4 ± 0.3
Velocidad media de cierre (después de cierre de 6 mm)	el número de unidades	0.8 ± 0.2
