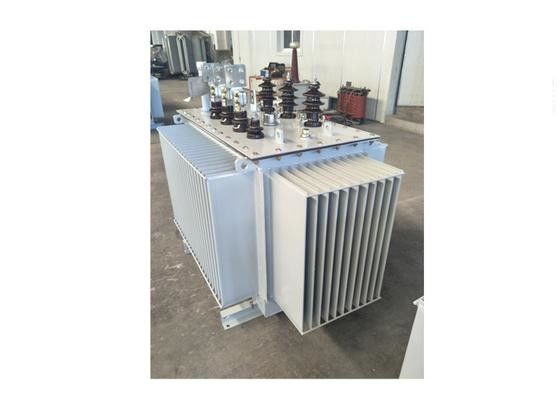

Transformador de poder inmerso en aceite al aire libre por completo sellado 20kv con trifásico

Transformador de potencia / transformador de distribución con inmersión en aceite de 20 kW

Resumen general

S9-M/S10-M/S11-M/S13-M transformador de distribución de tres fases sumergido en aceite completamente sellado difiere del transformador sumergido en aceite ordinario,cancela el conservador de aceite y el enfriamiento del disipador de calor por radiador de placa ondulada en el tanque de aceite, que puede compensar el aumento y la disminución del volumen del aceite por respiración elástica.puede utilizarse en zonas residenciales, la calle comercial, la industria y las empresas mineras.

Especificación técnica

Nivel de tensión: 10KV, 20KV, 35KV
El alcance de la capacidad: 30 ‰ 2500 KVA
Tipo de regulación de tensión: regulación de tensión fuera del circuito
Rango de aprovechamiento: ±2X2,5%; ±5%; u otros
Frecuencia: 50 Hz o 60 Hz

Fase: tercera fase
Grupo de conexión: Yyn0; Dyn11;u otros
Impedancia de cortocircuito: impedancia estándar o a petición del cliente
Condición de servicio: exterior o interior

Tipo de enfriamiento: autoenfriamiento inmerso en aceite (ONAN)

El nivel de aislamiento: 10 kV nivel: LI/AC 75/35 kV

El nivel de 20 kV: LI/AC 125/55 kV

El nivel de 35 kV: LI/AC 200/85 kV

0Nivel de.4 kV: CA / 5 kV

Características

a. Ahorro de energía

El nuevo producto de número de serie tiene mayor característica del producto, puede reducir el índice de pérdida sin carga y pérdida de carga aún más.

b. Vida útil fiable.

Adopción de conexión de pernos o estructura de soldadura para la cubierta del tanque y el borde del transformador completamente sellado para aislar el contacto del aceite y el aire.Así que la rabia de envejecimiento del aislamiento se reducirá y su vida útil se aumentará.

c. sin núcleo de hierro colgante

No es necesario verificar el núcleo de hierro colgado antes del funcionamiento del transformador completamente sellado, ahorrar el costo de la comprobación.

d. Transformador completamente sellado libre de mantenimiento.

e. Estructura de diseño compacto, adopción de nuevos materiales y procesos para reducir el ruido.

f. Pequeño volumen y hermosa forma.

El tanque de aceite del transformador de la serie S13(11)-M adopta un radiador ondulador para ajustar y compensar el volumen del aceite mediante respiración elástica cuando la temperatura del aceite cambia.El tanque de aceite de la placa ondulada tiene una forma hermosa y un volumen pequeño, cubre una pequeña superficie.
