Descripción del producto:

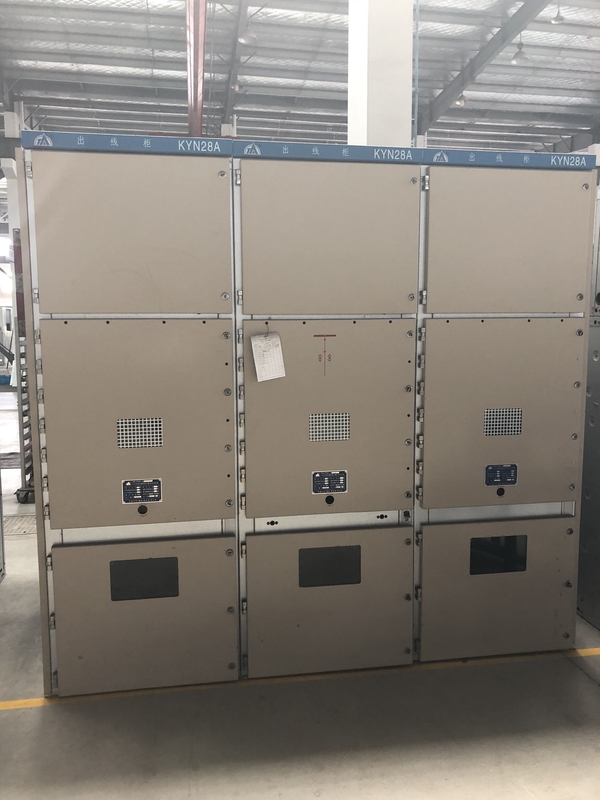

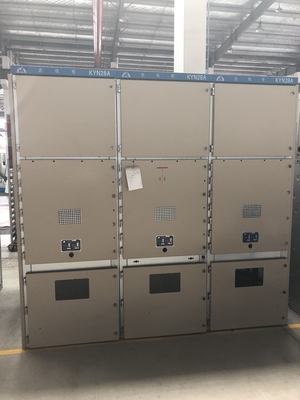

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemSe utiliza principalmente en plantas de energía, subestaciones, empresas industriales y mineras, y edificios de gran altura para la transformación y distribución de energía,así como para recibir y distribuir energía eléctrica, controlando, protegiendo y monitoreando líneas.
El equipo de interrupción KYN28A cumple los requisitos de la norma IEC298, GB3906 y otras normas y tiene funciones de bloqueo para evitar empujar y tirar el carrito del interruptor con carga,evitar la apertura y el cierre accidental del interruptor, evitar el cierre del interruptor cuando el interruptor de puesta a tierra esté en posición cerrada, evitar la entrada accidental en el compartimento de energía,y evitar el cierre accidental del interruptor de conexión a tierra cuando se carga.
KYN28A es un equipo de conmutación montado en el medio, miniaturizado, revestido de metal e aislado del aire.Carruaje de mano con interruptor, carruaje de contacto, carruaje de interruptor de carga, carruaje de aislamiento, carruaje de PT, carruaje de medición, carruaje de fusibles, carruaje de PT inferior, carruaje de arrestor de rayos inferior, etc.El interruptor principal puede estar equipado con interruptores de vacío de fabricantes nacionales o extranjeros como VS1 (VTD6), VT19, VD4, etc., que es en realidad un dispositivo de distribución de alto rendimiento.
El diseño y la fabricación del equipo de interrupción KYN28 cumplen las siguientes normas:
GB/T3906 3.6 kV~40.5 kV Equipo de control y interruptores de corriente alterna revestidos de metal
GB/T11022 Requisitos técnicos comunes para las normas sobre equipos de control y interruptores de alta tensión
GB/T1984 Corruptor de corriente alterna de alto voltaje
DL/T404 3.6 kV~40.5 kV Interruptores y equipos de control de CA revestidos de metal
IEC 62271-200 Equipo de control y interruptores de corriente alterna revestidos de metal con tensión nominal igual o superior a 1 kV y inferior a 52 kV
IEC 62271-100 Dispositivos de interrupción y control de alta tensión - Parte 100: Corriente alterna
Parámetros técnicos:
| Punto de trabajo |
Unidad |
Parámetro |
| Válvulas de tensión |
KV |
24 |
| Nivel de aislamiento nominal |
Frecuencia de potencia resistir el voltaje 1min
(fase a tierra/fractura aislante)
|
KV |
65/79 |
| |
Impulso de iluminación soportar la tensión
(fase a tierra/fractura aislante)
|
KV |
Las demás: |
| Frecuencia nominal |
HZ |
50 por ciento |
| Corriente nominal de la barra de conducción principal |
A. No |
630,1250,1600,2000,2500,3150 |
| Corriente nominal de la barra de la rama |
A. No |
630,1250,1600,2000,2500,3150 |
| El valor de la corriente de resistencia de corto tiempo nominal (4S,r.m.s.) |
KA |
20,25,31.5,40 |
| Pico nominal de resistencia a la corriente (pico) |
KA |
50,63,80,100 |
| Grado de protección |
|
Encuadrado: IP4X |
Diámetro de las dimensiones y diagrama de estructura interna
