TIANAN VT19-12/24 Disyuntor de vacío de alto voltaje con voltaje nominal de 12/24 kV y voltaje soportado de impulso de rayo de 75/125 kV para sistemas de energía de 50 Hz

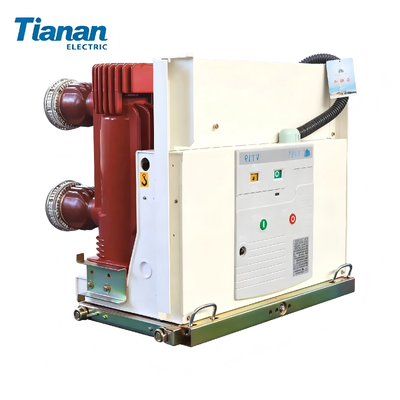

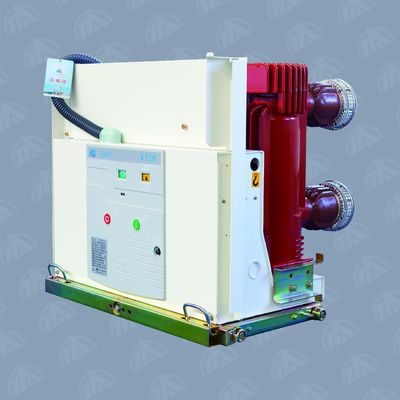

Ampliación de imagen : TIANAN VT19-12/24 Disyuntor de vacío de alto voltaje con voltaje nominal de 12/24 kV y voltaje soportado de impulso de rayo de 75/125 kV para sistemas de energía de 50 Hz

Datos del producto:

Place of Origin:	CHINA
Nombre de la marca:	TIANAN
Certificación:	GB
Model Number:	VT19-12/24

Pago y Envío Términos:

Cantidad de orden mínima:	1 conjuntos
Precio:	To be pending
Detalles de empaquetado:	Caja de madera
Delivery Time:	According to the fact
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	300 sistemas/año

Contacto

Descripción detallada del producto

Frecuencia nominal:	50 Hz	Altitud:	≤ 1000 m
Tiempo de cierre:	30 a 70 ms	Velocidad media de apertura:	12 KV/0,9 ~ 1,3 ; 24 kV/1,1 ~ 1,6 M/s
Secuencia de funcionamiento nominal:	O-0.3s-CO-180s-CO	Viaje por el mar:	3.5 ± 0,5 mm
Temperatura ambiente:	-15℃~+40℃	Horario de apertura:	Entre 15 y 45 ms

Interruptor de alta tensión de 12/24 KV con 75/125 KV de iluminación nominal

TIANAN VT19-12/24 Cortador de circuito de vacío de alto voltaje 12/24 kV 50 Hz Protección de distribución de energía en interiores

Marca:Tiananmen.Modelo:VT19-12/24Origen:China. ¿Qué es esto?Certificación:Gran Bretaña

Resumen del producto

El interruptor de vacío de alto voltaje TIANAN VT19-12/24 está diseñado para sistemas de energía de 12 kV y 24 kV, con un funcionamiento confiable a altitudes de hasta 1000 metros y resistencia sísmica por debajo del grado 8.Es ampliamente utilizado en subestaciones, instalaciones industriales, plantas de energía renovable y edificios comerciales, proporcionando una protección precisa contra cortocircuitos y aislamiento de sobrecarga para las redes de distribución de alta tensión.

Especificaciones técnicas

Parámetro	Especificación
Rango de temperatura ambiente	-15 °C ~ +40 °C
Voltagem nominal	12 / 24 kV
Frecuencia nominal	50 Hz
Altitud máxima	≤ 1000 m
Resistencia a los terremotos	< grado 8
Velocidad media de apertura	12 kV: 0,9 a 1,3 m/s 24 kV: 1,1 a 1,6 m/s
Velocidad media de cierre	12 kV: 0,4 a 0,8 m/s 24 kV: 0,6 a 1,0 m/s
Horario de apertura	15 a 45 ms
Tiempo de cierre	30 a 70 ms
Viaje por el mar	3.5 ± 0,5 mm
Secuencia de operación nominal	O-0.3s-CO-180s-CO
Impulso eléctrico nominal Resiste la tensión	75 / 125 kV

Aplicaciones

Subestaciones eléctricas
Instalaciones industriales
Proyectos de energía renovable (eólica/solar)
Edificios comerciales
Minería y metalurgia

Pedidos y logística

Cantidad mínima de pedido:5 juegos
Embalaje:Paletas de madera
Tiempo de entrega:Sujeto a orden real
Precio y pago:Para ser negociado

Apoyo técnico y servicios

Guía de instalación, diagnóstico de fallos, recomendaciones de mantenimiento, formación del operador, monitoreo remoto, reparación y sustitución in situ.
