Tipo al aire libre disyuntor del puntal de la porcelana del alto voltaje del vacío llenado de SF6

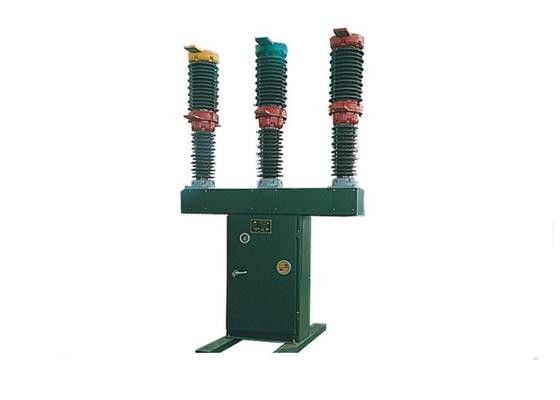

Ampliación de imagen : Tipo al aire libre disyuntor del puntal de la porcelana del alto voltaje del vacío llenado de SF6

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Tianan Electric
Certificación:	VDE ISO9001-2000 CE
Número de modelo:	ZW30-40.5/2000-31.5

Pago y Envío Términos:

Cantidad de orden mínima:	1 UNIDAD
Precio:	Pending
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	35 días del trabajo
Condiciones de pago:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Capacidad de la fuente:	1000 PCS/Year

Contacto

Descripción detallada del producto

Alturas:

hasta 3.000 m sobre el nivel del mar

Corriente nominal:

Se trata de:

Tiempo corto nominal Tiempo continuo:

Válvulas de tensión:

40.5kV

Resaltar:

Interruptor de circuito de vacío interior

disyuntor de alto voltaje del vacío

Interruptor de circuito de vacío de tipo Stanchion de porcelana HV para exteriores lleno de SF6

Resumen general

el interruptor de vacío HV exterior ZW30-40.5/2000-31.5 (en lo sucesivo, ZW30-40.5) puede utilizarse en el sistema de alimentación con voltaje nominal de 40,5 KV,corriente nominal de 2000A y corriente de cambio de tres fases de 50 Hz para proteger el equipo en las empresas industriales y minerales, centrales eléctricas y subestaciones, que pueden utilizarse como interruptores de conexión en los lugares de trabajo de operación frecuente.
Este producto cumple con las normas de GB1984-89 AC HV interruptor de circuito, IEC56 HV AC interruptor de circuito y JB3385-1996 3.6-40.5KV AC HV internos interruptores de vacío.

Parámetros

- No, no es así.	Nombre			Unidad	Valor
1	Válvulas de tensión			el kV	40.5
2	Nivel de aislamiento nominal	Frecuencia de potencia de 1 min, tensión resistente	Prueba en seco (fractura, fase a fase, tierra)		95*
			Prueba en húmedo (en tierra, aislamiento externo)		80*
		Impulso del rayo soporta el voltaje (pico)			185*
3	Corriente nominal			A. No	2000
4	Corriente de corte de cortocircuito nominal			KA	31.5
5	Corriente nominal de producción de corta duración (pico)				80
6	Secuencia de funcionamiento nominal			El contenido de CO2 en la mezcla se calculará en función de la cantidad de CO2 emitido.
7	Corriente nominal de ruptura fuera de fase			KA	8
8	Corriente nominal de ruptura del banco del condensador único			A. No	630
9	Duración nominal del cortocircuito			el	4
10	Tiempos de interrupción de corriente de cortocircuito nominal			El tiempo	20
11	Tiempo de arco			ms	< 20 años
12	Tiempo total de ruptura			ms	≤ 85 años
13	Resistencia mecánica (CO)			El tiempo	10000
14	Presión nominal del gas cargado	Relleno con SF6 cuando se utiliza la cámara de extinción de arco de vacío TD-40.5W/2000-31.5 ((K))		En el caso de las	0.02 ((20 °C)
		Relleno con aire seco o nitrógeno de alta pureza cuando se utiliza una cámara de extinción de arco de vacío TD-40.5W/2000-31.5 ((K))
15	Tasa anual de fuga de gas			Porcentaje	≤ 1 año
16	Grado de vacío de la cámara de arco de vacío	Fresco de la fábrica de la cámara de arco		¿ Qué pasa?	≤ 1,33X10^{- ¿ Qué pasa?}
		Período de almacenamiento de 20 años			< 6.6X10^{- ¿ Qué pasa?}

Tipo al aire libre disyuntor del puntal de la porcelana del alto voltaje del vacío llenado de SF6 0
