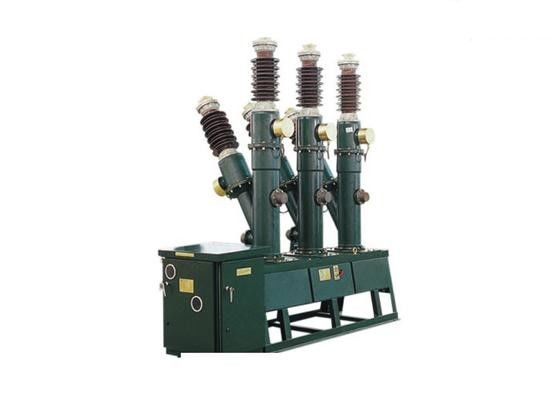

el marco al aire libre 40.5KV - mecanografíe el disyuntor SF6/el disyuntor de alta velocidad del aire

Ampliación de imagen : el marco al aire libre 40.5KV - mecanografíe el disyuntor SF6/el disyuntor de alta velocidad del aire

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Tianan Electric
Número de modelo:	LW8-40.5

Pago y Envío Términos:

Cantidad de orden mínima:	1set
Precio:	Pending
Detalles de empaquetado:	CASOS DE MADERA
Tiempo de entrega:	35 días del trabajo
Condiciones de pago:	T/T, L/C, D/A, D/P
Capacidad de la fuente:	1000Sets por año

Contacto

Descripción detallada del producto

Función:

Protección contra sobrecorrientes

Corriente nominal:

Válvulas de tensión:

40.5kV

La resistencia mecánica:

5000 veces

Resaltar:

disyuntor de alto voltaje del vacío

disyuntor del alto voltaje

40Cuadro exterior de.5KV - interruptor de circuito de tipo SF6 / interruptor de circuito de aire de alta velocidad

Resumen general

Tipo LW8-40.5 Aire acondicionado exterior HV SF₆El interruptor de circuito es un tipo de equipo eléctrico HV al aire libre, trifásico, AC 50Hz. se utiliza no sólo para el control y la protección para el sistema de transmisión y distribución de energía de 35kV,pero también para conectar el interruptor de circuito y apertura y cierre del banco del condensador, así como para la medición y protección cuando está equipado con transformador de corriente.

Este interruptor está equipado con un mecanismo de funcionamiento de resorte tipo CT14 y cumple con los requisitos de la norma GB1984-89 e IEC56.

Entorno de aplicación
a. La altitud no deberá ser superior a 1000 m.
b. Temperatura ambiente: -30oC - + 40oC, siendo el valor medio de 24H no superior a 35oC;
c. Humedad relativa: valor medio diario no superior al 95%, valor medio mensual no superior al 90%,
d. Velocidad del viento: no superior a 35 km/s
e. Condición de contaminación de grado III, la distancia de deslizamiento de las bujías de porcelana será de 1050 mm (la relación de deslizamiento nominal no será inferior a 25 mm/kV);
f. El aire ambiente debe estar libre de material inflamable, peligro de explosión, sustancias químicas corrosivas y agitación intensiva.

Cuadro 1

- No, no es así.	Punto de trabajo		Unidad	Parámetro
1	Válvulas de tensión		el kV	40.5
2	Nivel de aislamiento nominal	Frecuencia de potencia de 1 min, tensión resistente	el kV	185/215 (fractura)
2	Nivel de aislamiento nominal	El impulso del rayo soporta la tensión	el kV	95/118 (fractura)
3	Corriente nominal		A. No	2000
4	Resistencia mecánica		tiempo	5000
5	Presión nominal del gas SF6 ((presión del medidor de 20oC)		En el caso de las	0.45
6	Presión de bloqueo (20oC presión del medidor)		En el caso de las	0.40
7	Temperatura ambiente más baja		oC	- 30 años.
8	Corriente de corte de cortocircuito nominal		KA	31.5
9	Corriente de cortocircuito nominal (pico)		KA	80
10	Tiempo corto de resistencia a la corriente nominal (corriente térmica)		KA	31.5
11	Cantidad máxima nominal de resistencia a la corriente (corriente dinámica)		KA	80
12	Corriente nominal de ruptura fuera de fase		KA	7.9
13	Tiempos de ruptura de la corriente nominal de corte de cortocircuito:		tiempo	16
14	Tiempo de cierre		el	≤ 01
15	Horario de apertura		el	≤ 006
16	Secuencia de funcionamiento nominal			O-0.3s-CO-180s-CO
17	Corriente de ruptura/apertura nominal del grupo de condensadores individuales		A. No	400
18	Tiempo de cortocircuito		el	4
19	Tasa de fuga de SF6 (año)			≤ 1 año
20	Contenido de humedad del gas SF6 ((20oC)		Ppm (v/v)	≤ 150
21	Voltado de funcionamiento nominal del mecanismo de funcionamiento del resorte
	Tensión de la bobina de cierre y apertura		V.	Accesorios para vehículos de motor ¿ Qué pasa?48, 110, 220
	Voltado del motor de almacenamiento de energía		V.	Accesorios para vehículos de motor DC 220
22	Peso del gas SF6		En kg	8
23	Peso del interruptor (incluido el mecanismo de funcionamiento)		En kg	1400

Cuadro 2

- No, no es así.	Punto de trabajo	Unidad	Requisitos técnicos	Condiciones y métodos de ensayo
1	Viajes de contacto móvil	En el caso de los	95 ± 2	La medición del recorrido del contacto móvil se refiere al darawing12
2	Distancia libre entre los contactos	En el caso de los	605 ± 1.5	Medición del espacio libre entre el contacto móvil y el contacto fijo ver el dibujo 12a
3	Sincronización de encendido en tres fases	ms	≤ 3 años	La medición de la diferencia de distancia entre los polos de contacto móviles y fijos se refiere a la
4	Sincronización de apagado en tres fases	ms	≤ 2 años	Medición de la diferencia de distancia de los polos entre el contacto móvil y el contacto fijo ver el dibujo 15
5	Resistencia del circuito principal	El valor de las emisiones	≤ 120	Método de medición de la caída de voltaje de corriente continua, puesto en 100A
6	Velocidad al instante de los contactos que tocan	el número de unidades	3.2 ± 0.2	La tensión nominal y el método de medición se refieren al dibujo 14
7	Velocidad al instante de desconexión de los contactos	el número de unidades	3.4 ± 0.2	La tensión nominal y el método de medición se refieren al dibujo 15
8	Cocinas hechas a mano	En el caso de los	10 más 0,5 menos 0.1	Ver el dibujo 6 en el estado de cierre
9	el espacio de posicionamiento de la cocina trazo de hacer	En el caso de los	1 y 2	Ver el dibujo 6 en el estado de cierre
10	Carga parcial 40.5 kV 25.7 kV	P.C.	20	A presión nominal de gas, utilizar un instrumento parcial para poner 40.5kV entre dos cables salientes durante 1min, luego bajar a 25.7kV de manera uniforme
10	Carga parcial 40.5 kV 25.7 kV	P.C.	10
