Descripción del producto:
El interruptor de vacío de alto voltaje de tipo ZW32 es un interruptor de alto voltaje de exterior con un voltaje nominal de 12/24 kV y un CA de tres fases de 50 Hz.Se utiliza principalmente para romper y cerrar la corriente de carga y corriente de cortocircuito de los sistemas de energía, y es adecuado para protección y control en subestaciones, empresas industriales y mineras, y redes de distribución urbanas y rurales.Es especialmente adecuado para lugares de operación frecuentes y automatización de la distribución urbana y rural.
Parámetros técnicos:
| Atributo del producto |
Valor |
| Nombre del producto |
Interruptor de vacío de alto voltaje |
| Potencia nominal del motor de almacenamiento de energía |
40/70 W |
| Tiempo de rebote de cierre del contacto |
≤ 3 ms |
| Pico nominal Resistir corriente (pico) |
50/63 KA |
| Corriente nominal |
630/1250 A |
| Resistencia del circuito del interruptor |
< 80 μΩ |
| Voltagem nominal |
12/24 kV |
| Tiempo de cierre |
25 ~ 60 S |
| Sincronización de apertura y cierre de tres fases |
≤ 2 ms |
| Vida mecánica |
CB: 10000 veces el desconector: 2000 veces |
| Tiempo de descanso |
18 ~ 45 S |
Estructura del producto:

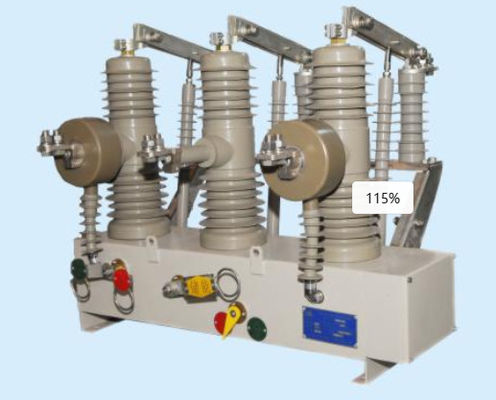

El interruptor de tipo puerto ZW32 se compone principalmente de un poste integrado sellado sólido, un transformador de corriente, un mecanismo operado por resorte y una base.El mecanismo de funcionamiento del resorte y el poste se fijan en la base, y la estructura de sellado entre el poste de sellado integrado, el transformador de corriente y el mecanismo de funcionamiento del resorte es adecuada para entornos exteriores.una estructura simple y clara, fácil de instalar, y puede cumplir con los requisitos de la distancia de apertura de la cámara de extinción de arco y sobrecarga sin ajuste durante la instalación.Este tipo de interruptor también reserva los contactos de interruptor auxiliares, que puede satisfacer plenamente las diferentes necesidades de los usuarios.
1. Pilar de polo 2. Transformador de corriente 3. Caja institucional 4. Mecanismo operado por resorte 5. Caja terminal
Inspección y mantenimiento del producto:
1 Debido a su estructura de diseño especial, el interruptor de circuito de esta columna puede garantizar un uso libre de mantenimiento a largo plazo para los usuarios.Se recomienda que los usuarios realicen una prueba de tensión de resistencia a la frecuencia de potencia cada tres años aproximadamente., y limpiar regularmente las partes aislantes del interruptor de acuerdo con el nivel de contaminación ambiental local.
2 No se permite que los usuarios sustituyan o utilicen a voluntad componentes eléctricos que no sean compatibles con las especificaciones originales del modelo.
3 Los operadores deben comprender el rendimiento, la instalación, el ajuste y el conocimiento del mantenimiento del mecanismo, registrar cualquier problema que se encuentre durante el funcionamiento,y notificar al fabricante si es necesario..
