Datos del producto:
Pago y Envío Términos:
|
| Voltaje de funcionamiento máximo: | 12 kilovoltios | Frecuencia clasificada: | 50 herzios |
|---|---|---|---|
| Corriente clasificada: | 100A | Corriente clasificada del interruptor-apagado del cortocircuito: | KA 50 |
| Alta luz: | Interruptor de rotura de carga del vacío,interruptor de rotura de carga sf6 |
||

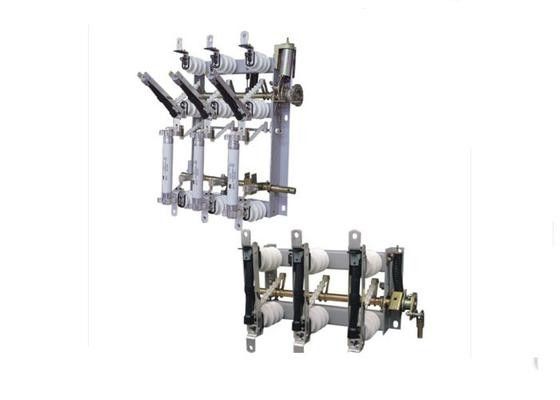

aparato combinado fusible actual del interruptor de la carga del vacío de 10KV AIternative
NINGBO TIANAN (GRUPO) CO., LTD.
General
El interruptor de alto voltaje actual de la carga de AIternative del lndoor de la serie de FN5-12FN5-12RDFN5-12R es sultable en la red eléctrica actual alternativa de 50Hz L0kV para romper la carga actual y corriente del cortocircuito del closing. El interruptor de la carga con el fusible puede cerrar y abrir la corriente del cortocircuito para la protección. Se utiliza principalmente en la estación céntrica de la distribución de poder y el equipo eléctrico industrial del círculo de la electricidad de la unidad principal del anillo o de la fuente de alimentación trifásico del terminal, para la corriente de fractura y de cierre del cortocircuito.
Mantenga la condición
1. La altitud no excede del 1000m.
2. Temperatura del aire ambiente: Lo más arriba posible: +40oC, el más bajo: - 10oC
3. La humedad del relatire del aire un 90% no más grande (alrededor del envirenment 25oC)
4. La situación de funcionamiento no tiene ningún polvo de la conductividad.
5. La situación de funcionamiento no tiene ningún gas corrosivo del aislamiento de la influencia y destruye el metal.
6. La situación de funcionamiento sin la vibración y el pulso violentos.
7. La situación de funcionamiento no tiene ningún peligro y fuego explosivos.
Parámetro técnico
| S/N | Nombre | Unidad | Valor | |
| 1 | Voltaje clasificado | kilovoltio | 10 | |
| 2 | Voltaje de funcionamiento máximo | kilovoltio | 12 | |
| 3 | Frecuencia clasificada | Herzios | 50 | |
| 4 | Corriente clasificada | A | 400 | 630 |
| 5 | Corriente a corto plazo clasificada del withstand (corriente de la estabilidad termal) | kA/s | 12.5/4 | 20/2 |
| 6 | Corriente máxima clasificada del withstand (corriente dinámica) | ka | 31,5 | 50 |
| 7 | Circuito cerrado clasificado que rompe la corriente | A | 400 | 630 |
| 8 | Carga activa clasificada que rompe la corriente | A | 400 | 630 |
| 9 | carga activa clasificada del 5% que rompe la corriente | A | 20 | 31,5 |
| 10 | Cable clasificado que carga rompiendo la corriente | A | 10 | |
| 11 | Cortocircuito clasificado que hace la corriente | corriente sin carga 1250kVA del transformador | ||
| 12 | Tiempos de fractura actuales de la carga | ka | 31,5 | 50 |
| 13 | Transformador sin carga clasificado que rompe la corriente | Carga/épocas |
100%/20 60%/35 |
30%/75 5%/80 |
| 14 | voltaje de withstand de frecuencia de poder 1min (r.m.s) a la tierra, entre las fases/a aislar distancia | kilovoltio | 42/48 | |
| 15 |
Voltaje de withstand del poder Aislamiento de distancia |
kilovoltio | 53 | |
| 16 | Voltaje de withstand de impulso de relámpago (pico) a la tierra, entre las fases/que aíslan distancia | kilovoltio | 75/85 | |
| 17 | esfuerzo de torsión Abertura-cerrado de la operación (fuerza) | N·m | 90(180) | 100(200) |
