Datos del producto:
Pago y Envío Términos:
|
| Tensión nominal: | 40.5kV | Corriente clasificada: | 630A |
|---|---|---|---|
| Corriente clasificada del fusible: | 100A | Interruptor de la conexión a tierra que hace currrent: | 31.5kA |
| Alta luz: | interruptor de alto voltaje de la carga,Interruptor de rotura de carga del vacío |
||

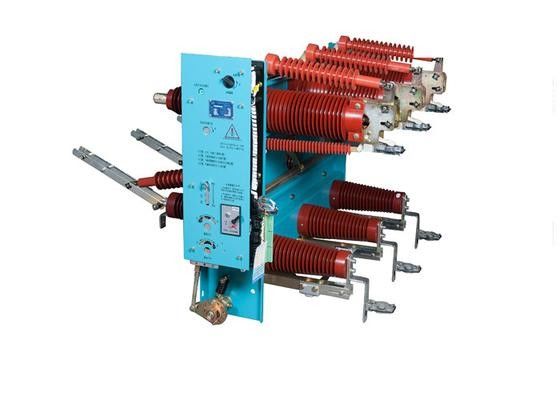

Interruptor de alto voltaje interior del triturador de la carga del vacío, interruptor de la carga - combinaciones del fusible
General
FT16-40.5, FT16-40.5R se aplica en red eléctrica con la CA 50HZ, voltaje clasificado de 35Kv.It puede ser aplicado en la fractura de la corriente de la carga, sobrecargar la corriente y cortocircuitar la corriente. El producto es el elemento principal del dispositivo de distribución metal-revestido interior de la CA HXGT16-40.5 y la rama al aire libre box.HXGT16 del cable del alto voltaje DFT16-40.5 se diseña especialmente para la subestación del acuerdo 35KV, subestación secundaria de la distribución de la pequeña escala. Es particularmente la mejor opción del sistema de generador de turbina de viento y el equipo del gri de la transmisión de poder para el control y la protección del transformador terminal.DTW es una estación de tránsito para el cable de la transmisión de poder, usada para el cable al aire libre de control de línea, el contacto, el golpecito, la rama o la conversión.
Parámetros
| S/N | Artículo | Unidad | Datos | |||||
| 1 | Voltaje clasificado | kilovoltio | 40,5 | |||||
| 2 | Frecuencia clasificada | Herzios | 50 | |||||
| 3 | Corriente clasificada | A | 630 | |||||
| 4 | Corriente clasificada del fusible | A | 100 | |||||
| 5 | Corriente a corto plazo clasificada del Withstand | KA | 20 | |||||
| 6 |
Cortocircuito clasificado que hace la corriente |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | Corriente máxima clasificada del withstand | KA | 50 | |||||
| 9 | Carga clasificada que rompe la corriente | A | 630 | |||||
| 10 | Transferencia clasificada (asuma el control) que rompe la corriente (con los fusibles 100A) | A | 2000 | |||||
| 11 | Interruptor de la conexión a tierra que hace la corriente | KA | 31,5 | |||||
| 12 | Resistencia principal del circuito FT16-40.5 | uΩ | ≤200 | |||||
| 13 | Resistencia principal del circuito de FT16-40.5R (no incluyendo resistencia del vínculo del fusible) | uΩ | ≤400 | |||||
| 14 | Tiempo de la abertura | ms | 60-70 | |||||
| 15 | Fusible clasificado rompiendo la corriente | KA | 31,5 | |||||
| 16 | Nivel clasificado del aislamiento | poder 1min withstand de la frecuencia voltaje |
entre fases/fase-a-tierra | Kilovoltio | 95 | |||
| Fractura/fractura del aislamiento | 95/118 | |||||||
| impulso de relámpago voltaje de withstand (valor máximo) |
Entre fases/fase-a-tierra | 185 | ||||||
| Fractura/fractura del aislamiento | 185/215 | |||||||
| 17 | Vida mecánica | Interruptor de la carga | Tiempo | 10000 | ||||
| Desenganche | 2000 | |||||||
| Interruptor de la conexión a tierra | 2000 | |||||||
| 18 | Dimensiones | HXGT16 | Anchura | milímetro | 1200,2000 | |||
| Profundidad | 1600 | |||||||
| Altura | 1900,2000 | |||||||
| DTW | Anchura | 1800 | ||||||
| Profundidad | 2300 | |||||||
| Altura | 2100 | |||||||
