Datos del producto:
Pago y Envío Términos:
|
| Corriente clasificada máxima del fusible: | 200A | Estructura: | Se ligan el fusible y el interruptor de la carga |
|---|---|---|---|
| No de poste: | tres | Tipo: | Operación manual/operación del motor |
| Alta luz: | interruptor de alto voltaje de la carga,Interruptor de rotura de carga del vacío |
||

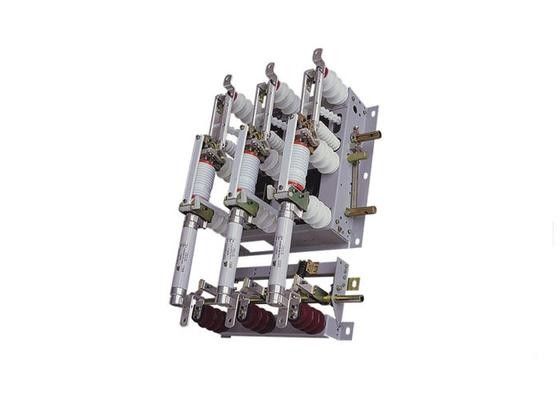

interruptor interior de la carga del vacío de la CA del alto voltaje 12KV - aparato de la combinación del fusible
Descripción
FN16A-12RD/200-31.5 el tipo unidades de la combinación dentro de FN16A-12 conjuntamente con un fusible limitador actual del interruptor de alto voltaje de la carga junto el dispositivo de distribución de alto voltaje interior, el extremo superior del fusible se fija al soporte más bajo del interruptor del vacío, el más bajo es fijado al asiento entrando en contacto con el aislador, un soporte más bajo que pone a tierra el interruptor y el fusible junto. Poniendo a tierra el interruptor y la desconexión del interruptor con el dispositivo de seguridad mecánico. Puede romper la corriente de la carga, sobrecargar la corriente y cortocircuitar la corriente.
Parámetros técnicos: Interruptor de la carga - combinaciones del fusible
| No. | Artículo | Unidad | Parámetros |
| 1 | Voltaje clasificado | kilovoltio | 12 |
| 2 | Frecuencia clasificada | Herzios | 50 |
| 3 | Fusible actual clasificado máximo | A | 200 |
| 4 | Corriente de transferencia clasificada | A | 3150 |
| 5 | Tiempo de fusión de la abertura del disparador del tubo del interruptor | ms | 31 (0 + 5) |
| 6 | Cortocircuito clasificado que rompe la corriente (valor previsto) | ka | 31,5 |
| 7 | Corriente clasificada del cortocircuito (pico anticipado) | ka | 80 |
| 8 | 1 voltaje de withstand de frecuencia de poder mínimo (rms) para moler, interfase, fractura del vacío/fractura del aislamiento |
kilovoltio | 42/48 |
| 9 | Voltaje de withstand de impulso de relámpago (pico) a tierra, interfase, fractura del vacío/fractura del aislamiento |
kilovoltio | 75/85 |
| 10 | Energía llamativa de la salida del vínculo del fusible | J | 2 ~ 5 |
| 11 | Peso neto | kilogramo | 75 |
| 12 | Dimensiones | milímetro | 720 x 490 x 4065 |
| 13 | Dimensión del paquete | milímetro |
1115 x 900 x 520 |
| Tipo | Voltaje clasificado (kilovoltio) | Corriente clasificada del fusible (ka) | Corriente de fractura clasificada (ka) | Derrita la corriente clasificada (A) |
| SDLAJ.XRNT | 12 |
40 | 31,5, 40,50 | 6,3, 10,16,20,25,31.5, 40 |
| SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
| SKLAJ.XRNT | 125 | 125 | ||
| Compañía alemana SBA | 12 | 200 | 40 | 160, 200 |
